一、防火門監控系統簡介

　　防火門監控系統屬于火災自動報警及消防聯動控制系統的重要組成部分。日常運行時，該系統用于監測各防火門的開、

閉狀態，當防火門處于非正常的打開或非正常的關閉狀態時產生門故障報警信號；發生火災時，該系統用于遠程控制（手

動或自動）常開防火門的關閉，阻止火勢、煙氣向外蔓延，接收并顯示防火門關閉的反饋信號。

二、海灣GST防火門監控系統應用依據

　　GB29364-2012《防火門監控器》該標準明確規定了一般工業與民用建筑中安裝使用的防火門監控產品的定義、要求、

試驗、檢驗規則等要求。

　　GB50116-2013《火災自動報警系統設計規范》該規范明確了防火門系統的聯動控制設計要求，提出了疏散通道上各

防火門的開啟、關閉及故障狀態信號應反饋至防火門監控器。

　　GB50016-2014《建筑設計防火規范》該規范明確了設置在建筑內經常有人通行處的防火門宜采用常開防火門。常開

防火門應能在火災時自行關閉，并應具有信號反饋功能。

三、海灣GST防火門監控系統組成

　　防火門監控系統由防火門監控器、防火門監控模塊、防火門監視模塊和被控設備（電動閉門器、電磁門吸、電磁釋放

器、門磁開關等）組成。常開防火門的監控可由防火門監控器、防火門監控模塊和被控設備實現；常閉防火門的監視可由

防火門監控器和防火門監視模塊實現。

　　防火門監控系統可通過聯網或模塊輸入的方式接收火災自動報警系統的火警信號，并由防火門監控器執行聯動控制，

組成配置靈活的報警聯動一體化控制系統；多臺監控器之間可以聯網，組成超大容量的防火門監控系統。

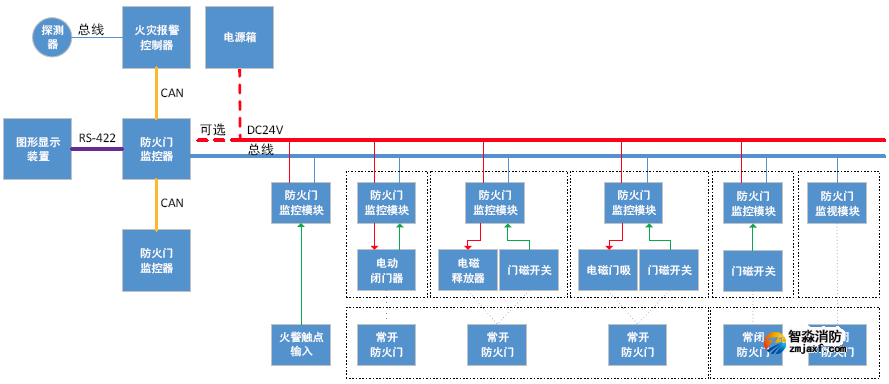

　　防火門監控系統框圖如下：

　　注：本圖僅作為防火門監控系統組成的示意圖，不同監控器的端口、DC24V配置不同，具體請參考各產品的主要技

術指標部分。
