海灣JTF-GOM-GSTN9813(Ex)火災探測器如何安裝接線?
文章來源:www.gdhenghong.com作者:海灣消防公司人氣:746日期:2024-09-14 13:14:20
JTF-GOM-GSTN9813(Ex)點型復合式感煙感溫火災探測器的安裝及布線應嚴格按照防爆產品相關安裝規范執行。
1、探測器安裝方式如下圖所示:

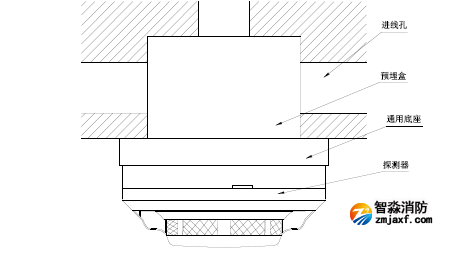

探測器安裝示意圖
2、接線方式
探測器的防爆底座示意圖如圖3所示。底座上有4個導體片,1,3導片上帶接線端子,底座上不設定位卡,便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1,3接線端子上(不分極性),另一對導體片用來輔助固定探測器。
待底座安裝牢固后,將探測器底部對正底座順時針旋轉,即可將探測器安裝在底座上。

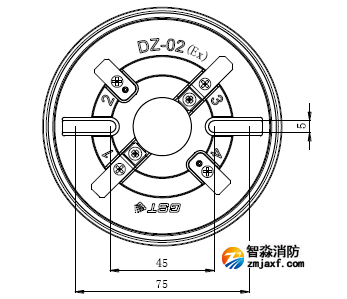

探測器底座示意圖
3、布線要求
底座接線電纜均選用截面積不小于1.0mm2的本安電纜,且電纜間分布電容不得大于0.083μF,分布電感不得大于4.0mH。
注:為避免接線混亂,應采用不同顏色的線進行區別。
4、系統接線
與GST-LD-N8401(Ex)總線隔離式安全柵配接使用,安全柵安裝在安全區,每個安全柵最多配接32只探測器,系統接線圖如圖所示。

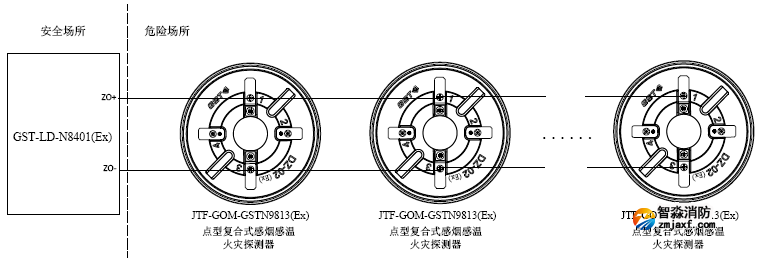

系統接線圖
