GST-LD-D06型智能電源盤

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：2162日期：2020-04-04 13:17:43

一、海灣GST-LD-D06智能電源盤概述

　　GST-LD-D06智能電源盤是專門用來為整個消防聯動控制系統供電的DC24V大容量現場電源輸出設備。它主要由電源主變換、電源管理以及電源監控顯示三部分組成。

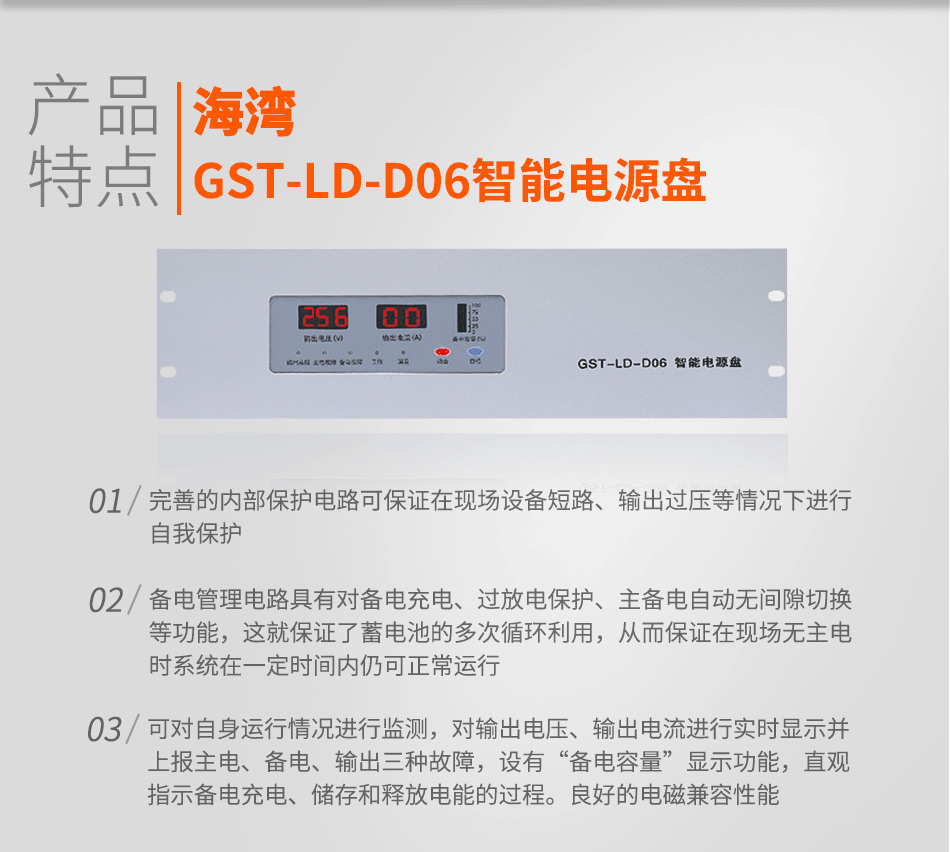

二、海灣GST-LD-D06智能電源盤特點

　　GST-LD-D06智能電源盤具有如下特點：

　　1.完善的內部保護電路可保證在現場設備短路、輸出過壓等情況下進行自我保護。

　　2.備電管理電路具有對備電充電、過放電保護、主備電自動無間隙切換等功能，這就保證了蓄電池的多次循環利用，從而保證在現場無主電時系統在一定時間內仍可正常運行。

　　3.可對自身運行情況進行監測，對輸出電壓、輸出電流進行實時顯示并上報主電、備電、輸出三種故障，設有“備電容量”顯示功能，直觀指示備電充電、儲存和釋放電能的過程。良好的電磁兼容性能。

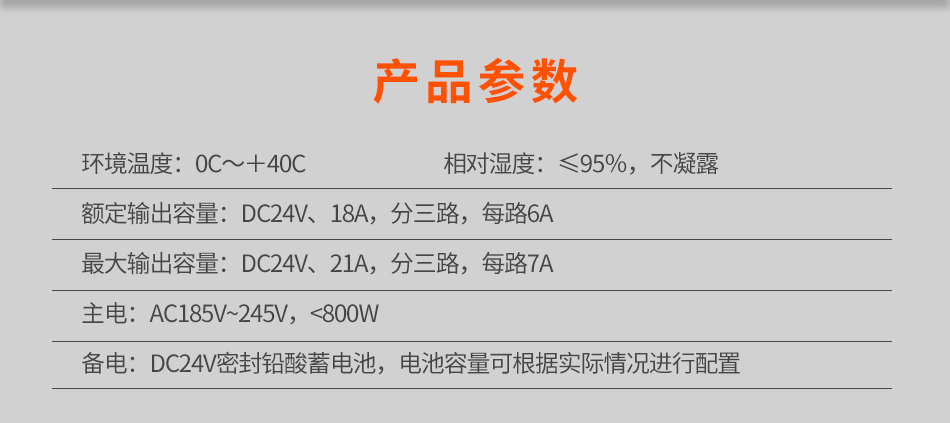

三、海灣GST-LD-D06智能電源盤技術指標

輸出容量

額定輸出容量：DC24V、18A，分三路，每路6A

最大輸出容量：DC24V、21A，分三路，每路7A

使用環境

環境溫度：0C～＋40℃

相對濕度：≤95％，不凝露

電源

主電：AC185V~245V，<800W

備電：DC24V密封鉛酸蓄電池，電池容量可根據實際情況進行配置

四、海灣GST-LD-D06智能電源盤結構特征、安裝與布線

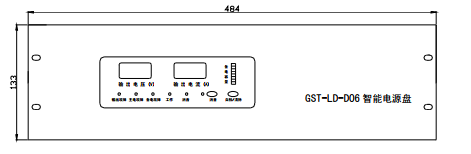

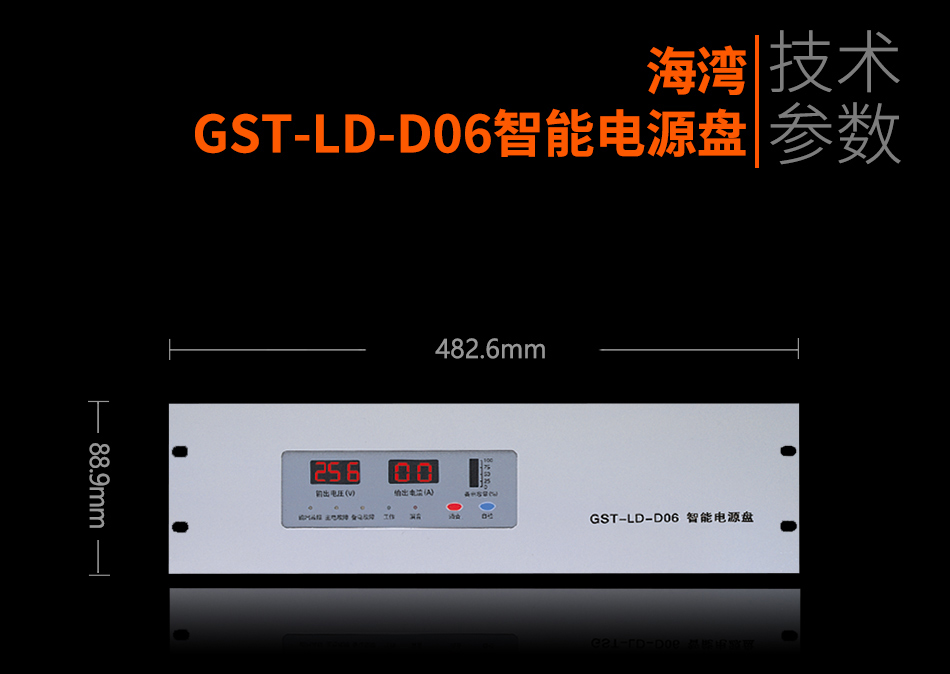

　　GST-LD-D06智能電源盤外形尺寸如下圖。

GST-LD-D06智能電源盤

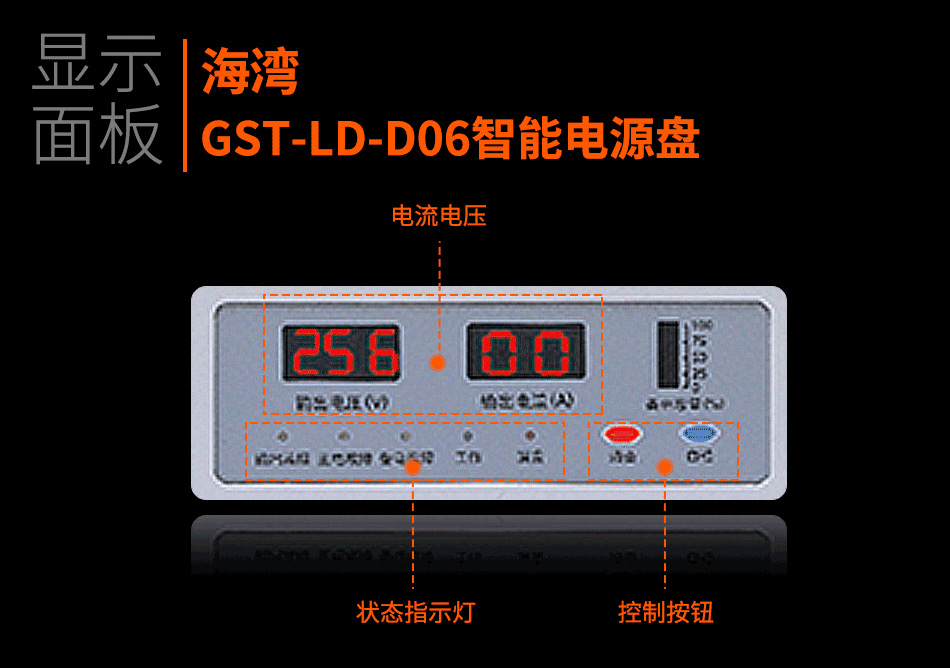

　　其中：

　　1.消音鍵：在報警狀態下，按下“消音”鍵可中止故障音響，但再次發生故障時，仍應有聲音報警。

　　2.自檢鍵：在監控狀態下，按下后電源盤自動對各種顯示元件進行檢查，此時各種顯示元件應正常點亮；自檢結束后，再按“自檢”鍵，能重新自檢。

　　3.輸出故障燈：黃色，當輸出線路發生斷路時，輸出故障燈點亮，同時蜂鳴器發出報警聲。

　　4.主電故障燈：黃色，主電掉電時，主電故障燈點亮，同時蜂鳴器發出報警聲。

　　5.備電故障燈：黃色，備電電壓低于DC18V時，備電故障燈點亮，同時蜂鳴器發出報警聲。

　　6.工作燈：綠色，當電源盤輸出正常時點亮。

　　7.消音燈：紅色，當處于消音狀態時，消音燈點亮。

　　8.顯示窗口分別顯示當前輸出電壓、輸出電流值。

　　9.備電容量指示器用于指示備用電池的容量。

　　GST-LD-D06智能電源盤采用柜式插盤結構安裝，其主電開關在電源盤的后面，同位于電源盤后面的還有主電插座、保險及輸出接線端子，電源盤對外接線端子如圖2。

GST-LD-D06智能電源盤

　　其中：

　　1、L、G、N（電源插座）：交流220V電源端子(G為機殼保護地線端子)

　　+24V、GND：DC24V輸出端子，有三路，三路輸出可以并接

　　+、-：備電輸入端子，有三路，當為單路輸入時，可接三路中的任意一路，多路時可以并接

　　2、布線要求：DC24V電源輸出線采用BV線，截面積大于等于4.0mm²。
