海灣GST-LD-8301A輸入輸出模塊結構、接線安裝與布線

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：8928日期：2020-10-23 03:06:08

海灣GST-LD-8301A輸入輸出模塊結構、接線安裝與布線

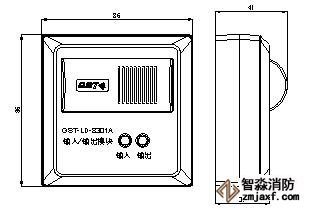

GST-LD-8301A輸入輸出模塊結構尺寸

8301A

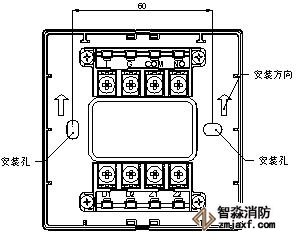

GST-LD-8301A輸入輸出模塊對外端子示意圖如下

　　其中：

　　Z1、Z2：接火災報警控制器信號二總線，無極性

　　D1、D2：DC24V電源輸入端子，無極性

　　I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）

　　COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流?。?/p>

　　布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用耐火B(yǎng)V線，截面積≥1.5mm2；I、G采用RV線，截面積≥1.0mm2。

　　應用方法

　　模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

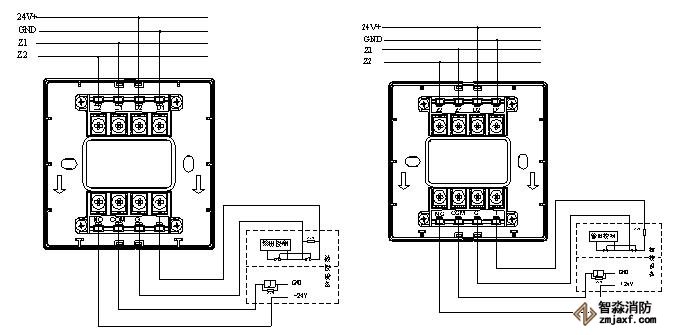

　　輸出控制電壓可由被控設備提供，若被控設備不能提供，可從模塊DC24V電源側取電。模塊無源輸出觸點控制設備，模塊與被控制設備的接線示意圖如下圖:圖一常開、圖二常閉
