防火板包覆防排煙風管的施工詳細做法

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：8122日期：2020-05-29 14:37:06

防排煙風管的耐火極限要求相關文章你點擊：設計實例參考|新標準對防排煙風管材料的耐火極限要求

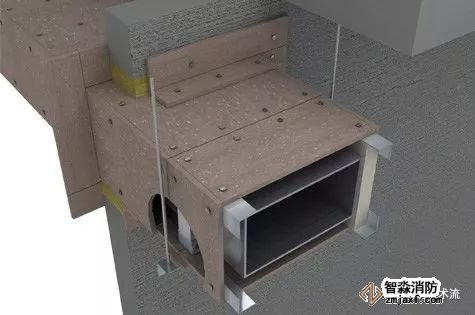

本文主要介紹鋼板風管的防火保護措施的其中一種，工業一體化硅酸鈣復合板防火包覆。

一、技術要求

1.工業一體化硅酸鈣復合板（以下簡稱復合板）是以防火用無石棉纖維增強硅酸鈣板和巖棉板為夾芯層，外表面采用彩鋼板做保護層（彩鋼板材應符合《彩色涂層鋼板及鋼帶》GB/T12754的規定，板材厚度不小于0.35mm），內表面為鋁箔貼面，通過機械化自動復合流水線工藝制成的板材。

2.保護層的彩鋼板材表面不得有裂紋及明顯氧化層、起皮和涂層脫落等缺陷，且加工時不得損壞涂層。

3.防火用無石棉纖維增強硅酸鈣板（俗稱防火板）是硅質、鈣質材料為主要膠結材料，以非石棉類纖維為增強材料，經成型、加壓（或非加壓）、蒸壓養護制成的板材，具備良好的高溫尺寸穩定性能和抗高溫開裂性能，制品中石棉成分含量為零。

4.防火用無石棉纖維增強硅酸鈣板的規格、物理性能、力學性能、熱穩定性能等應符合《纖維增強硅酸鈣板第1部分：無石棉硅酸鈣板》JC/T654.1-2018以及相關的協會標準規定。

5.復合板采用的巖棉板應符合《建筑用巖棉絕熱制品》GB/T19686的規定，燃燒性能不應低于《建筑材料及制品燃燒性能分級方法》GB8624規定的不燃A級。

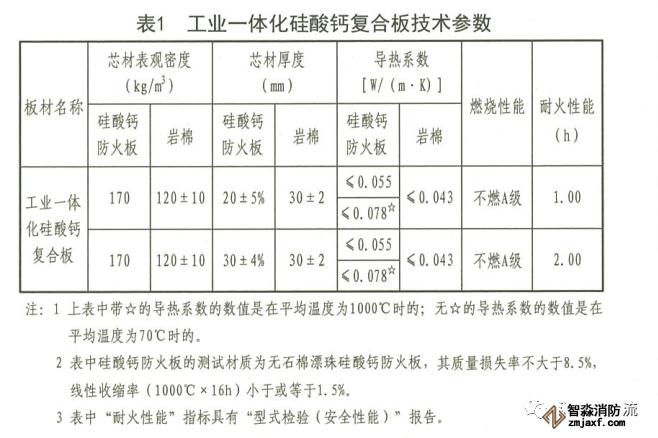

6.巖棉板密度、厚度等的選擇應滿足風管防火保護的要求，復合板的技術參數不應低于表1的規定

二、復合板防火包覆的制作要求

1.板材放樣下料

1）復合板防火包覆的制作應按照設計施工圖紙、合同和相關技術標準的規定以及施工精度、被包覆風管尺寸等，在工廠進行下料加工。

2）板材切割的原則：復合板采用機械化連續線生產工藝制作，常見寬度規格為1200mm（或板材寬度為1220mm的），板材長度規格根據被包覆風管的尺寸在線定長下料切割。

3）包覆面宜采用整版材料制作，避免拼接。

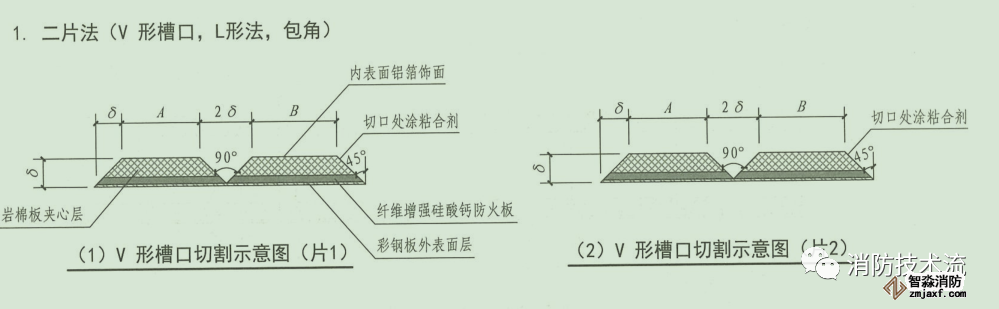

4）板材應采用機械開槽或使用專用刀具進行手工開槽，槽口形式為V形，切割時不得破壞彩鋼板表層，且切割縫必須平直。組合采用二片法（通常為L(zhǎng)形法），對于大管徑風管的包覆宜采用四片法形式。

2.復合板組裝

1）復合板組裝前應清除板表面的切割纖維、油漬、水漬等。

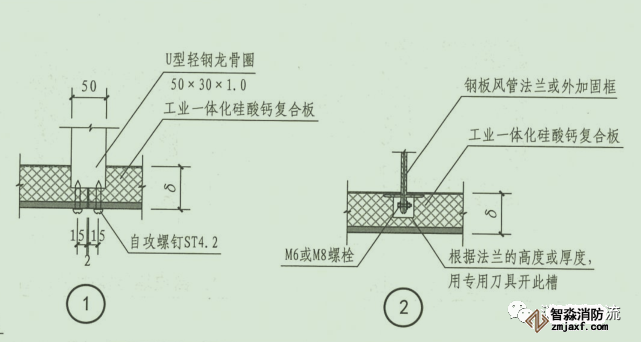

2)風管包覆合縫角接處，采用鋼板護角條壓接，再用ST4.2的自攻螺釘在護角條上固定，間距不大于150mm。

3）鋼板護角條用寬50mm、厚度為1mm的鍍鋅板（或鋼帶）制作。

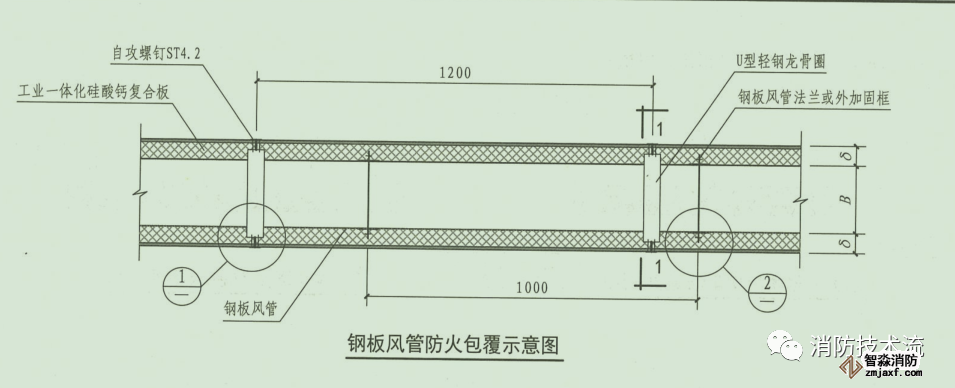

4）包覆風管時，復合板固定在風管50mm*30mm*1mm的U型成品輕鋼龍骨上。U型成品輕鋼龍骨槽里應填塞壓實與復合板一致的巖棉材料，由復合板供應商供貨。

5）包覆風管時，復合板段與段的接縫處應采用防火密封膠密封，且不應有夾心層材料外露。

6）包覆中復合板遇到風管的連接處法蘭或外加固框時，應根據風管的連接法蘭或外加固框的位置、厚度、高度等，用專用刀具在夾心層剔出安裝槽口。

7）包覆風管的支吊架應滿足承重要求，固定在可靠的建筑結構上，不應影響結構安全。

8）包覆風管的支吊架型鋼材料應按包覆風管的規格和重量選用，并進行復核計算，并按《建筑機電工程抗震設計規范》GB50981設置抗震支吊架。
