消防產品如何接線?接線原理圖有哪些?
接線圖:是控制柜體內部元器件二次圖紙,這個圖紙根據原理圖畫出來的,描述系統中設備與線連接的圖紙,通常會包含設備自身的供電電源線,系統總線,信號的輸入線,設備自身狀態的反饋線,對外部設備的控制線和電源線等。表示成套裝置、設備或裝置的電路連接關系的簡圖。用于生產制造和檢修,下面跟大家分享各種類型的消防產品接線圖,供大家使用參考!

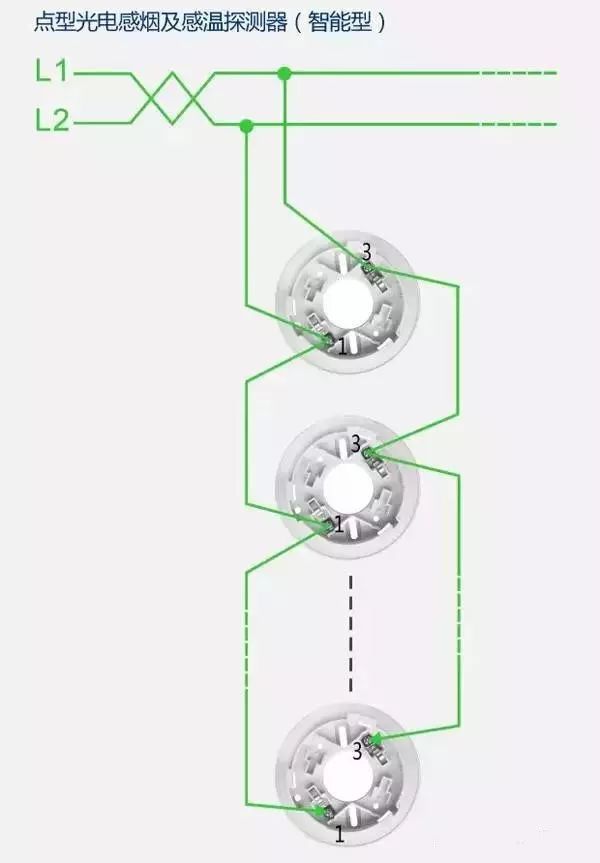

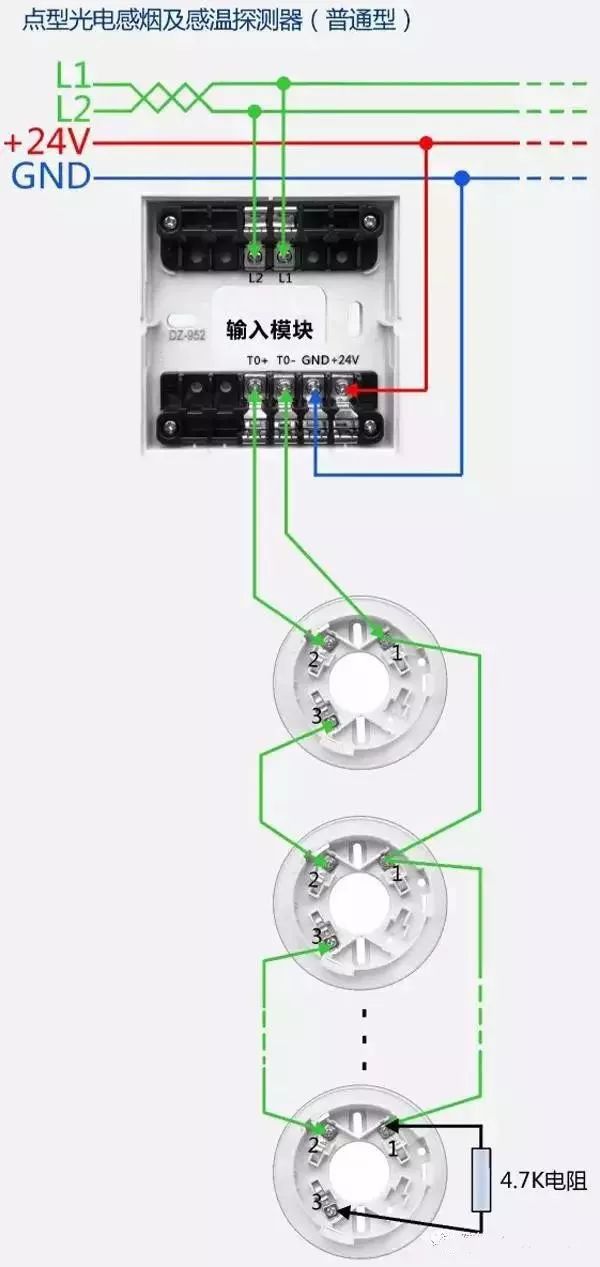

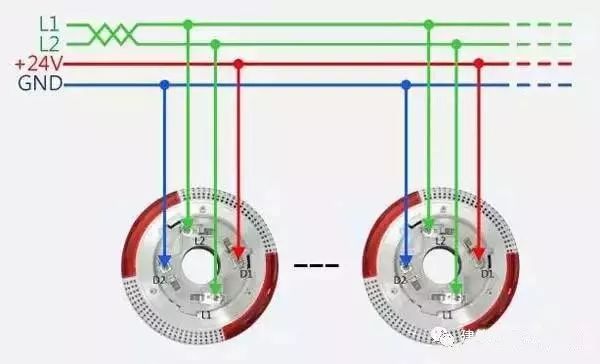

一、探測器類接線圖


二、報警按鈕類接線圖

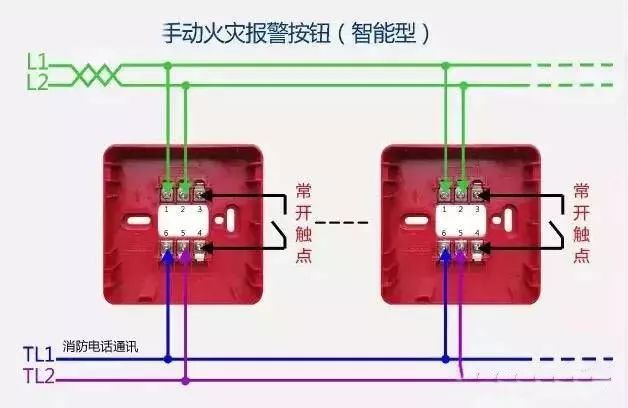

手動火災報警按鈕

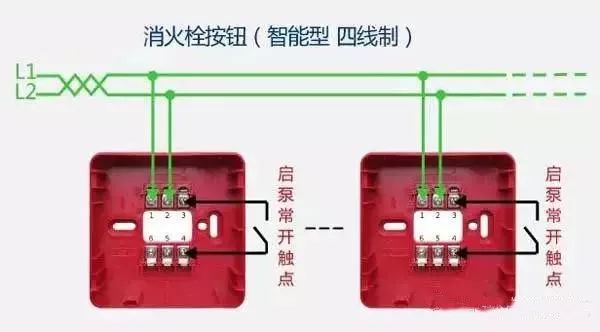

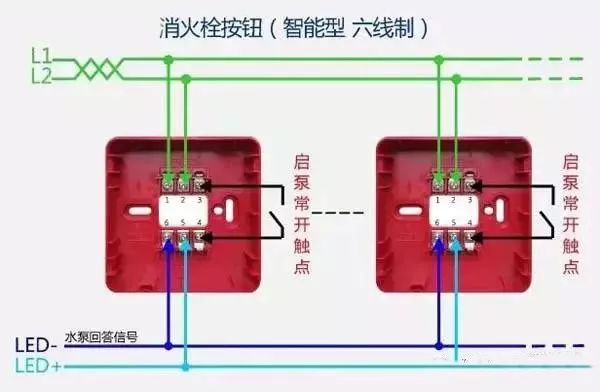

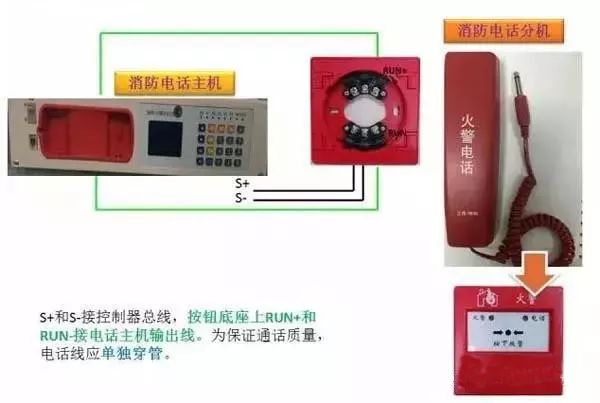

消火栓按鈕


三、聲光警報器類接線圖

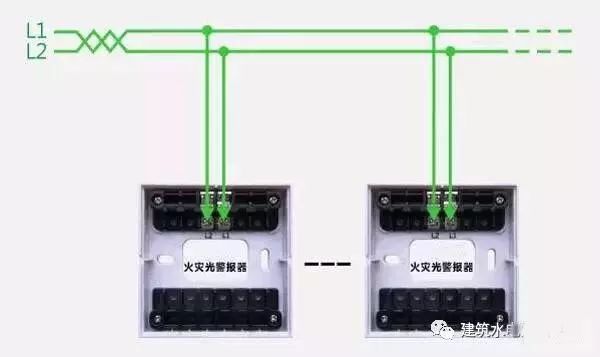

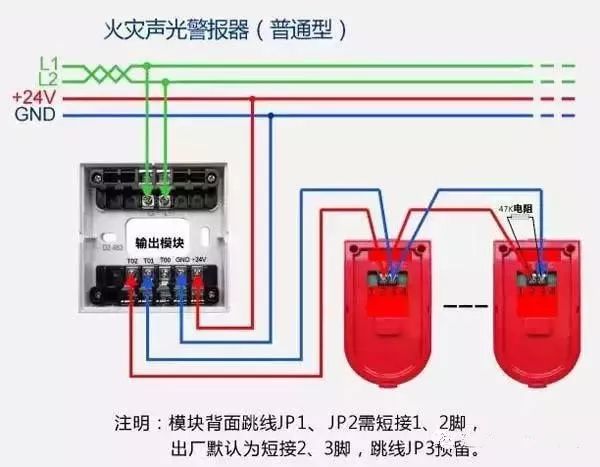

火災報警器

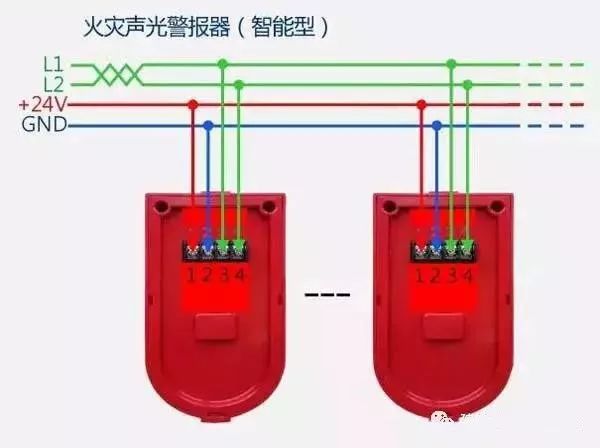

火災報警器(智能型)

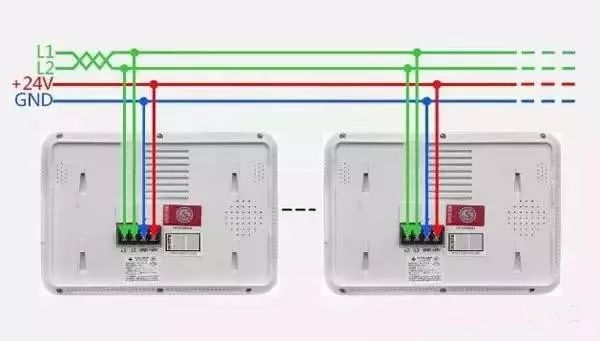

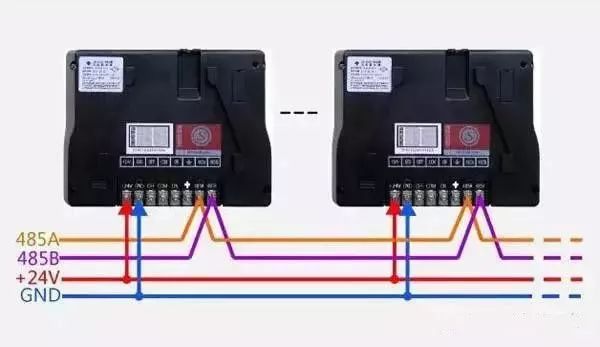

四、火災顯示盤類接線圖


五、現場模塊類接線

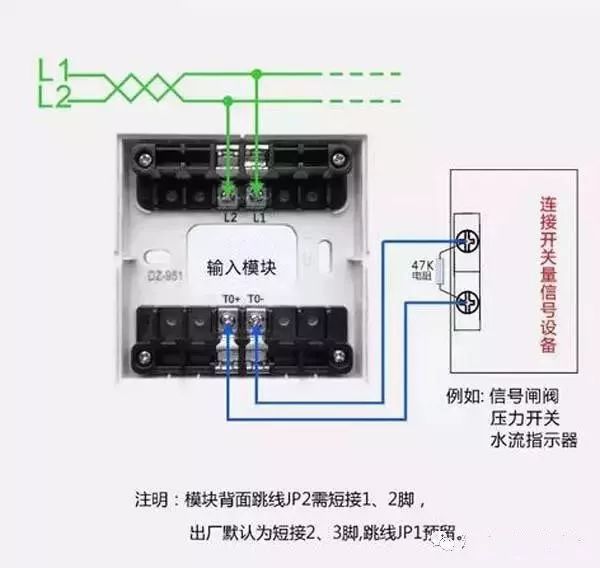

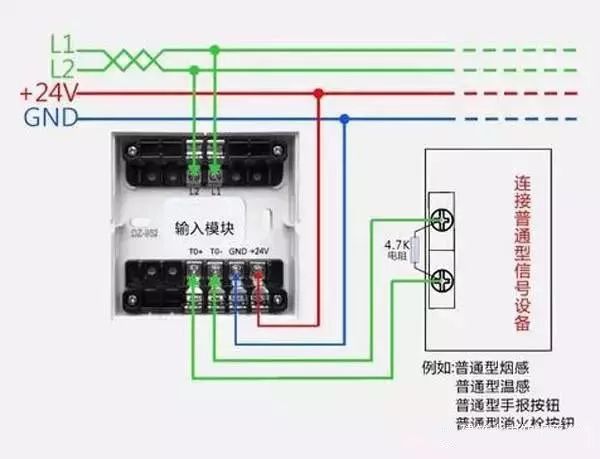

1、輸入模塊

2、輸入模塊

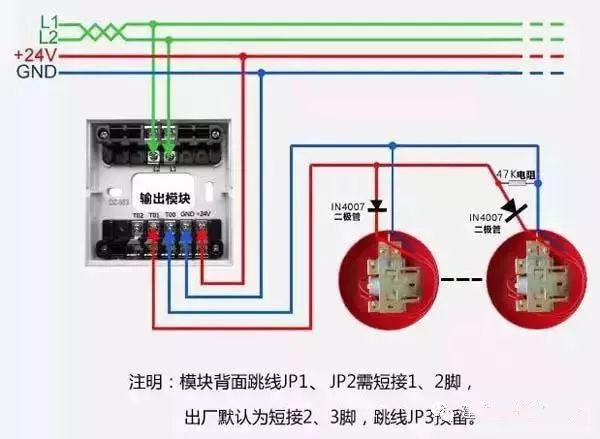

3、輸出模塊

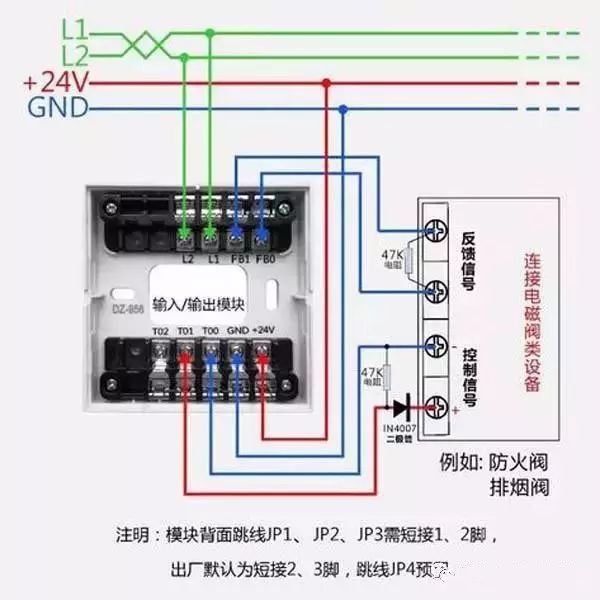

4、輸入/出模塊(電磁閥類)

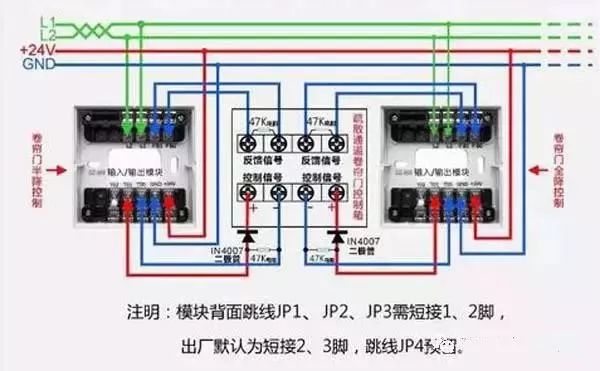

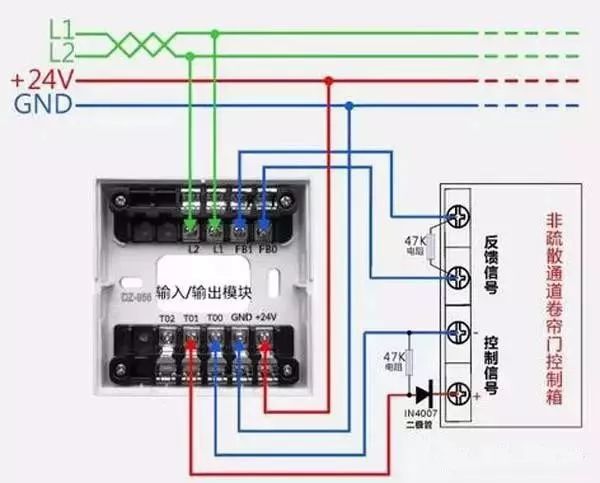

輸入/出模塊(卷門類)

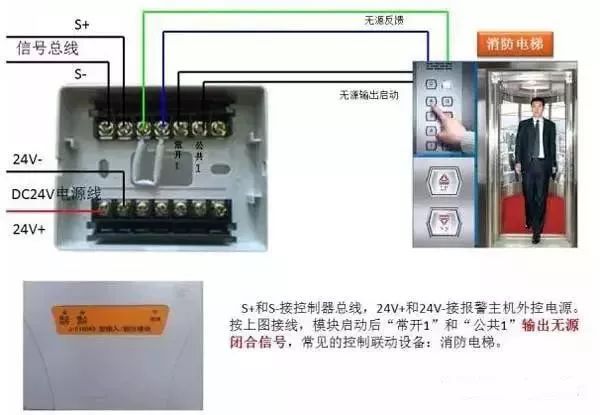

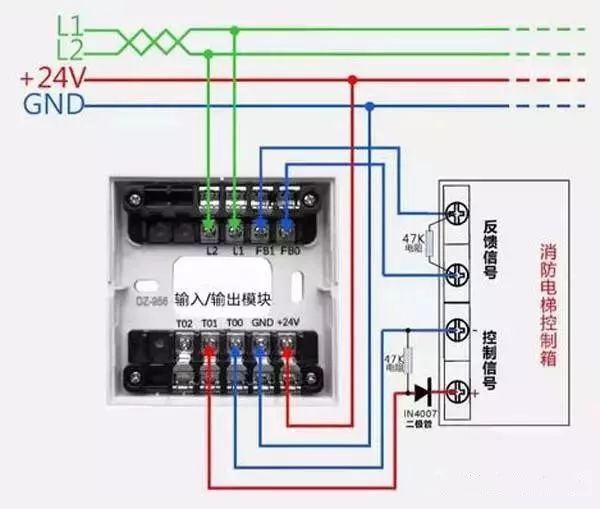

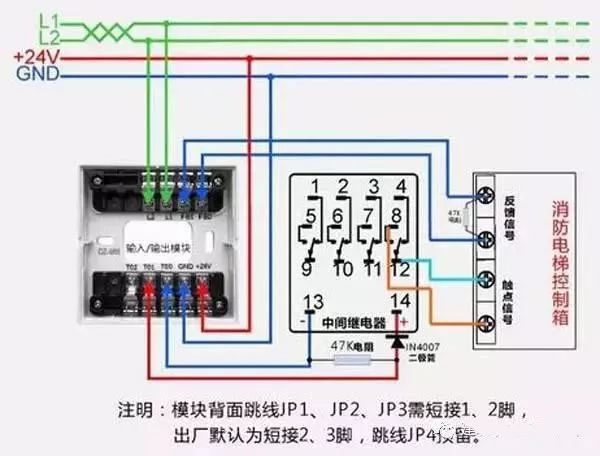

輸入/出模塊(消防電梯)

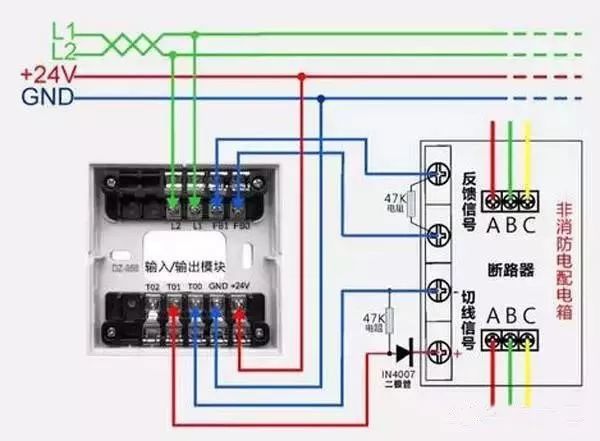

輸入/出模塊(切非消防電)

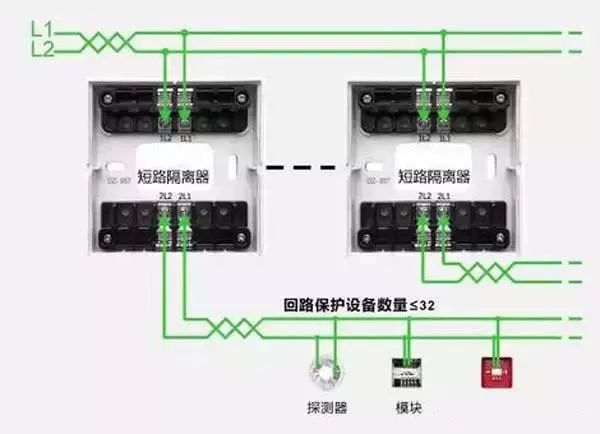

5、短路隔離器

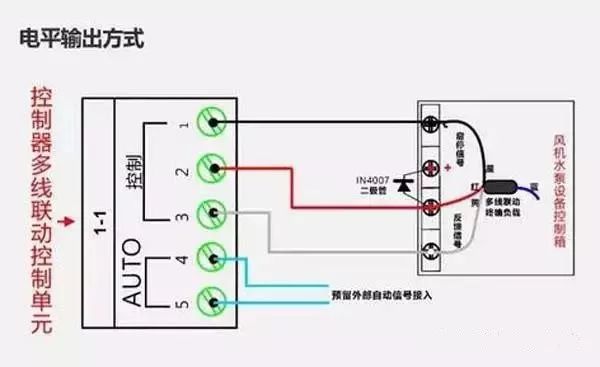

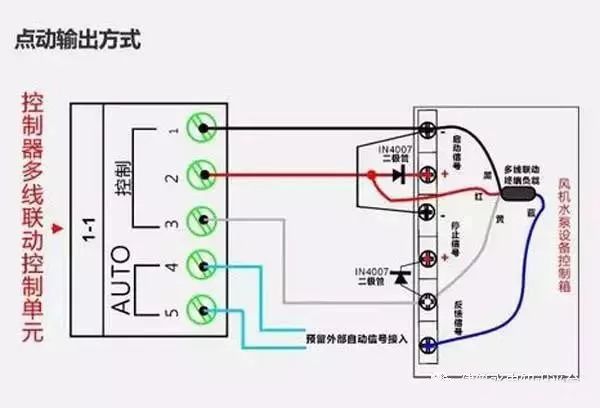

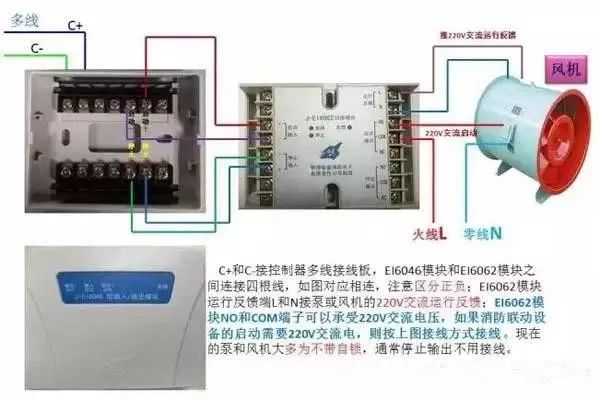

6、多線聯動控制單元(風機水泵設備多線控制)

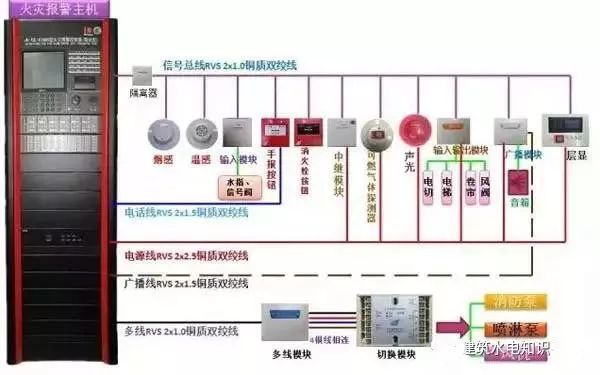

自動報警系統連接示意圖

消防聯動設備無源啟動的接法

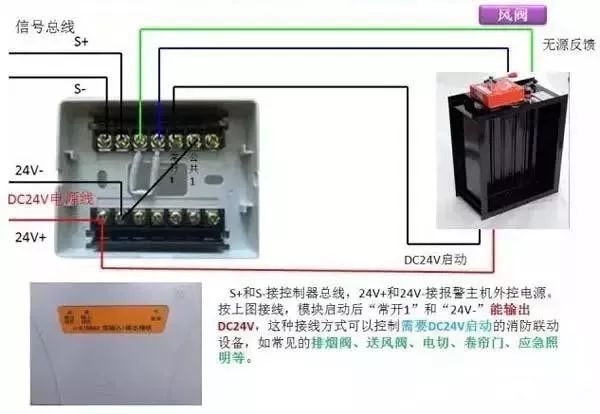

消防聯動設備有源啟動接法

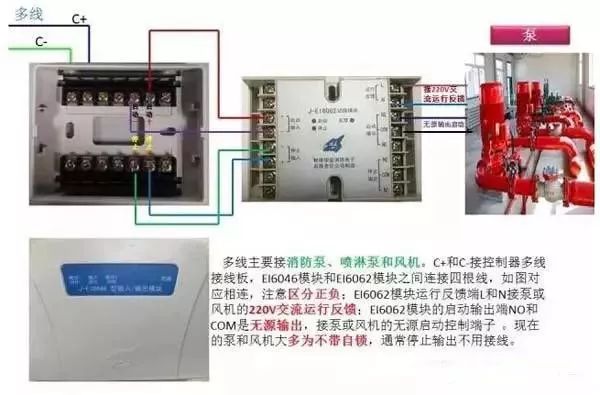

多線控制泵或風機的無源啟動接法

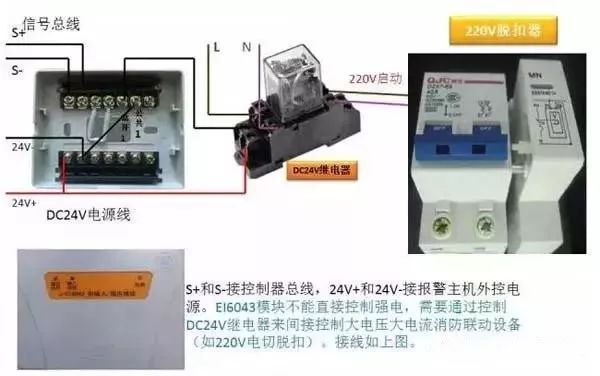

多線控制泵或風機的220V交流啟動接法

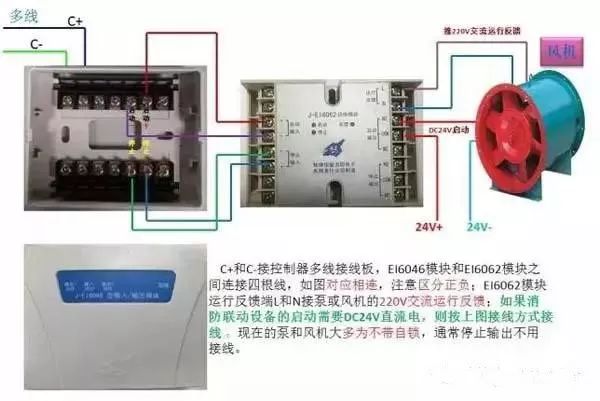

多線控制泵或風機的DC24V啟動接法

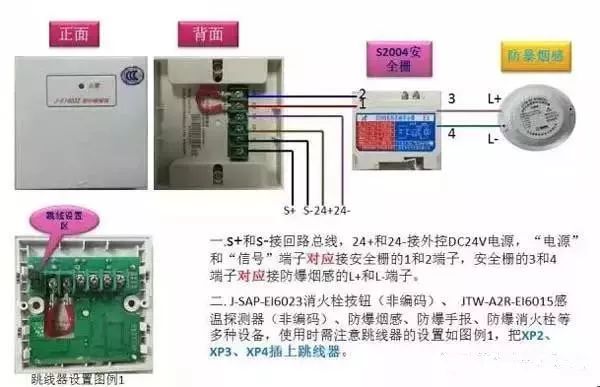

中繼模塊接防爆煙感接法

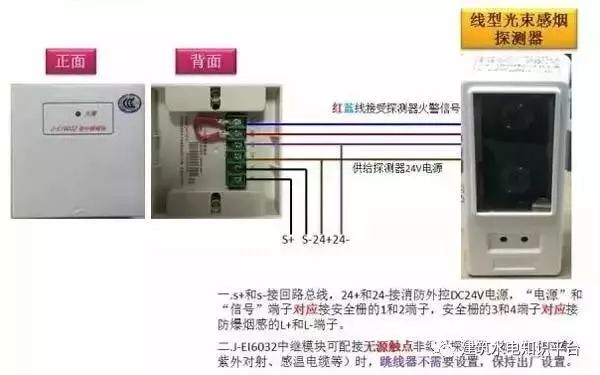

中繼模塊接線型光束煙感接法

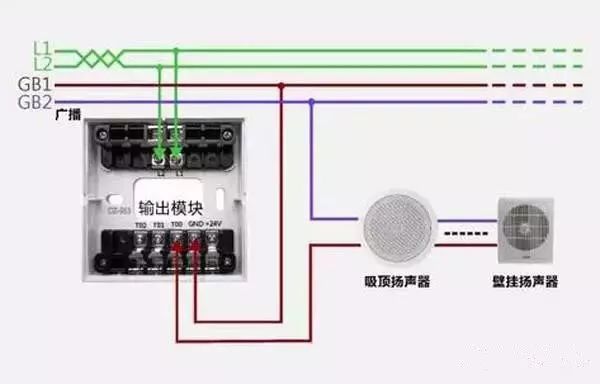

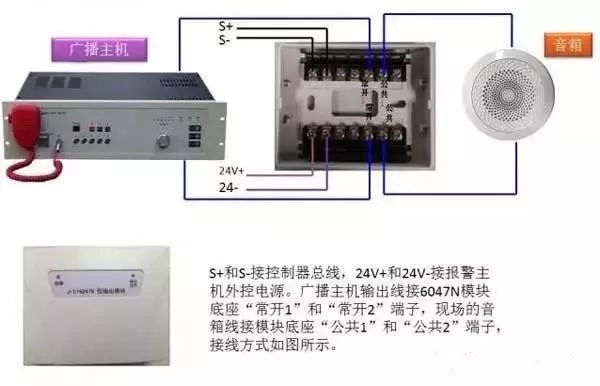

廣播模塊接線

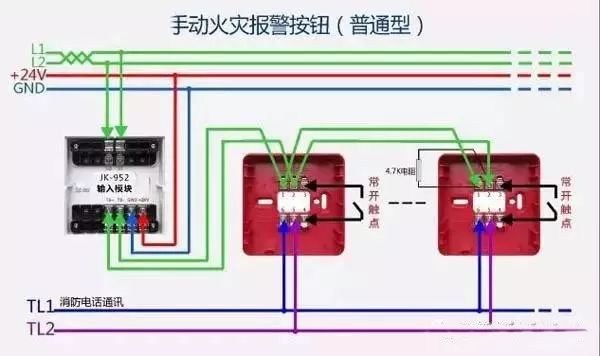

手動報警按鈕接線
