值得收藏！消防報警系統調試步驟

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：1301日期：2019-07-25 15:28:56

一、開機前的準備工作

根據系統設計圖紙檢查系統安裝是否符合設計要求。

檢查系統線路，對錯線、開路、短路、虛焊等進行處理，確保線路正常。

檢測系統線路對地絕緣電阻和系統接地是否滿足《火災自動報警系統施工及驗收規范》的要求，對地絕緣電阻不小于20 兆歐，使用專用接地時地線對地電阻不能大于4 歐姆，使用聯合接地時地線對地電阻不能大于1歐姆。

分別對報警（聯動）控制器、火災顯示盤、廣播對講、火警專用計算機、供電電源等設備逐個進行單機通電并檢查，正常后方可進行系統調試。

二、開機調試

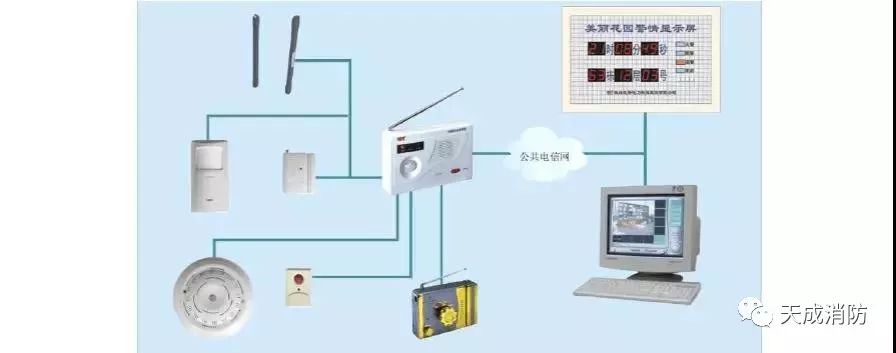

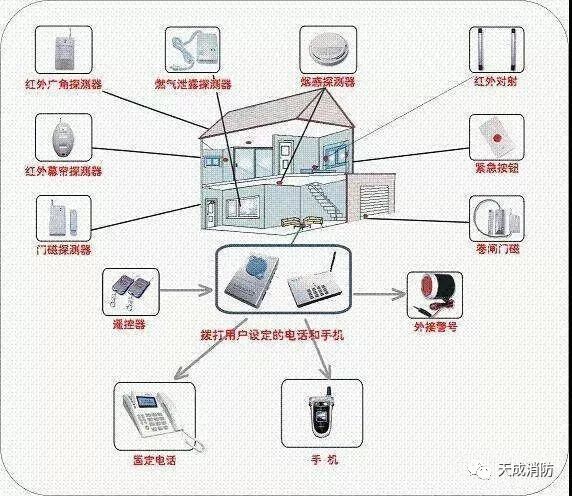

火災自動報警系統及聯動系統的調試主要包括自動報警系統自身器件的連接、登錄、聯動關系的編制及輸入和模擬火災信號檢查各系統是否按照編制的邏輯關系執行。其過程分為以下幾個步驟：

回路劃分

將報警系統按照報警主機回路數進行劃分區域（回路），并對回路總線作好永久性的明確標志。將施工過程中發生的所有涉及到的有關位置的更改、數量的增減等內容設計 變更標注在竣工圖上，以便下一步工作時不發生遺漏。

編地址

在圖紙上標明探測器和模塊的地址號，按圖紙對探測器和各種模塊（監 視、控制模塊）進行編碼，確保安裝的探測器、模塊的編碼與圖紙標明的編號一致。以便安裝時按照已定下的編址進行安裝，防止安裝器件時發生地址錯誤，同時該地址號也為編制聯動關系提供聯動器件邏輯輸入號。在設定地址號后根據設備情況要求（有的報警控制器能夠顯示報警點的中文名稱）標 定器件安裝位置的名稱，以便報警控制器能顯示報警點的名稱。注意：智能探測器和模塊具有在線寫地址功能，因?yàn)榫€路可能存在斷線、短路、錯線等線路問題，使在線寫地址難以進行。因此建議將探測器、模塊的地址寫好后再安裝，這樣可提高調試工作效率。

編程

根據探測器和各種模塊的編號整理出《工程地址編碼表》，并根據《工程地址編碼表》和系統消防設備的控制要求進行顯示關系、系統信息和聯動關 系編程（常用聯動關系見附錄）。

接報警總線

再次檢查和記錄線路的絕緣阻抗?jié)M足規范要求。用萬用表測量所有外部線路之間、外部線路與大地之間沒有交流、直流電壓（確認外部線路沒有干擾電壓引入系統），確認系統的負載沒有超出系統要求的容量后，可將總線接入控制器（先不接24V電源線、廣播線、消防對講電話線）。對接入控制器掉總線要作好永久的明顯標記。注意：嚴禁將未經檢查的線路接入到主機上。接線應牢靠，每接點不能接超過兩個線接頭，接線頭不能有明顯的分叉現象，所有線路和線頭應有永久性的編號或標示，導路應分類捆扎整齊，整體接線應簡介美觀，滿足規范要求。主機內的進出線路孔應封堵，防止異物進入。接線時必須關掉控制器及供電電源。

開機、排除故障

先開控制器主電，然后開備電進行通電運行。初次通電運行，系統可能出現故障或火警，可用排除法逐一排除線路故障、設備的開路故障、探測器故障、模塊故障等，在外部故障排除完畢后，才能進行后面的工作。

下面列出常見的總線設備故障及其處理方法

（1）全部地址都報故障

可能原因：回路總線未接入控制器、總線線路斷線、總線極性接反。

解決辦法:將線路改正。

（2）某幾個地址報故障

可能原因：編碼錯誤、線路斷線、設備損壞。

解決辦法：檢查故障地址的總線連接是否有誤；檢查故障地址的編碼是否正確；若故障地址是區域監控模塊，檢查模塊是否處于反饋線路故障狀態；若故障地址是區域中繼器，檢查連接中繼器的接線是否正確，是否正確連接了終端器。

（3）某幾個地址報火警或聯動動作

可能原因：對于區域中繼器可能是反饋輸入端接線錯誤或短路；對于區域監控模塊可能是受控制的設備已經現場動作；對于手動報警按鈕則可能是手報處于火警狀態（玻璃片被按破或位置不對）或已損壞；對于光電感煙探測器則可能是探測器被嚴重污染；對于感溫探測器則可能是設備錯誤或已損壞。

解決辦法：檢查模塊的反饋輸入端連接是否正確；檢查設備是否現 場動作并復位；檢查探測器、手動報警按鈕是否處于火警狀態；更換已損壞或被嚴重污染的設備。

（4）開路故障

可能原因：設備線路斷線，終端器未接。

解決辦法：檢查線路連接是否有誤；輸入和反饋信號的終端器是否接好。

檢查模塊外部線路

斷開外接的24V電源線，手動啟動外部設備的控制模塊，檢查24V電源線之間的電阻，保證線間不短路；檢查24V電源線的對地絕緣電阻，保證線路對地絕緣電阻滿足規范要求。

說明：隨著啟動模塊的數量的增加，線間電阻會逐漸減小，有時候需要對模塊分批、分層或分設備類型啟動，再檢查線間電阻，檢查完一部分后復位，復完位再檢查下一部分；檢查線路對地絕緣電阻時要采用500V的搖表，采用量程為20MΩ及以下的萬用表測試的絕緣電阻不準確。斷開外接的消防廣播線路，手動啟動廣播控制模塊，檢查廣播線之間的電阻，保證線間不短路；檢查廣播線的對地絕緣電阻，保證線路對地絕緣電阻滿足規范要求。

說明：隨著啟動模塊的數量的增加，揚聲器的數量也在增加，線間電阻會逐漸減小，有時候需要對模塊分層啟動，一層一層的檢查線間電阻，每檢查完一層，在控制器上復位，復完位后再啟動另一層，直到檢查完畢。

接24V電源線、廣播線接通24V電源線和消防廣播線，將控制器設置為手動狀態，逐一啟動所有聯動設備，保證設備啟動符合規范要求，確保設備的位置與圖紙一致，對不能啟動、不一致的地方要進行修改，直至系統全部正常為止。

報警試驗

對探測器、手報、監視模塊等報警點逐一進行模擬報警試驗，確保每一點都能正常報警，且其位置與報警平面圖一致，對于不報警和誤報警的設備要及時處理并重新試驗；對位置和設備不正確的地方應進行修改，保證一致性。

說明：報警點有煙感、溫感、手報、消火栓、水流指示器、信號閥、壓力開關等。

聯動試驗

將控制器設置為自動狀態，對報警點進行模擬火災報警試驗；檢查各種直接輸出的設備動作是否按照設定的條件進行動作，對不符的地方進行修改直到全部正確；檢查受控設備的聯動是否符合聯動控制要求，對不符的地方進行修改直到全部正確。

三、運行、驗收

對系統進行模擬報警、聯動試驗完畢后，應對系統通電運行，運行過程中嚴 禁施工以確保系統安全。使系統無故障運行120小時后，填寫《工程調試竣工單》準備驗收。驗收過程中，用戶可按附錄中的《工程調試竣工單》的記錄內容檢查工程安裝、調試情況，確認滿足國家規范的要求。
