海灣火災報警主機安裝指南|JB-QT-GSTN3200S

海灣JB-QT-GSTN3200S控制器安裝應符合GB50166-2007《火災自動報警系統施工及驗收規范》標準要求;
回路采用ZR-RVS-2×1.5mm²銅芯阻燃型聚氯乙烯絕緣雙絞型軟電線。其它輸入/輸出端口采用NH-BV-2×1.5mm²銅芯耐火型聚氯乙烯絕緣電線,穿金屬管、可撓(金屬)電氣導管、B1 級以上的鋼性塑料管或封閉式線槽保護,不同電壓等級的線纜不應穿入同一根保護管內,當合用同一線槽時,線槽內應有隔板分隔;
控制器為壁掛式(或嵌入式)墻上安裝,其主顯示屏高度宜為1.5m-1.8m,其靠近門軸的側面距墻不應小于0.5m,正面操作距離不應小于1.2m,且應安裝牢固,不傾斜,安裝在輕質墻上時,應采取加固措施??刂破鳈C箱側面散熱孔(兼出音孔)必須無遮擋物,保證暢通;
引入控制器的電纜或?qū)Ь€,應符合:配線應整齊,不宜交叉,并應固定靠牢;
電纜芯線和所配導線的端部,均應標明編號,并與圖紙一致,字跡應清晰且不易褪色;
端子板的每個接線端,接線不得超過2根;
電纜芯和導線,應留有不小于200mm的余量;
導線應綁扎成束,導線穿管、線槽后應將管口、槽口封堵;
控制器的主電源應有明顯的永久性標志,并應直接與消防電源連接,嚴禁使用電源插頭。控制器與其外接備用電源之間應直接連接;
控制器接地應牢固,并有明顯的永久性標志。且必須良好接地,如果交流輸入的接地端沒有良好的接地,請使用機箱底板上所提供的接地端子使系統良好接地,對地電阻必須≤4 歐。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.gdhenghong.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.gdhenghong.com/;海灣服務熱線:18910580194
相關資訊
- 公寓的防火分類定性
- 消火栓在屋頂有風機房電梯機房時,屋面室外消火栓是否屬于最不利點——的分析與論證
- 屋面是否需要手動火災報警按鈕?
- 有毒和可燃?xì)怏w探測器覆蓋半徑是多少?
- 預防一氧化碳中毒的兩大誤區
- 新國標:濕式報警閥報警口與延遲器之間不應設置閥門
- 海灣GST-QKP01型氣體滅火控制器/火災報警控制器接線安裝技術
- 《建規》與NFPA1,中美消防規范的異同
- 建筑只設有軟管卷盤,建筑消防設施檢測報告關于軟管卷盤的項怎么填寫?
- 防火門子母門相關問題
推薦文章
- 海灣消防主機一條回路全部報故障是什么情況
- 海灣消防火災報警控制器按手動鍵盤無反應是哪些情況
- 海灣探測器模塊故障如何進行隔離處理?
- 海灣的總線隔離安全柵可以帶多少個防爆設備?最多可以帶多少個防爆聲光?
- 海灣消防防爆消火栓按鈕接線部位不防爆的問題分析與對策
- 海灣消防所有火災顯示盤報故障是什么原因
- 泡沫滅火系統建設工程消防驗收現場評定技術指南
- 自動噴水滅火系統建設工程消防驗收現場評定技術指南
- 火災自動報警系統的保養要怎么做?
- 海灣電源監控常見的故障排查

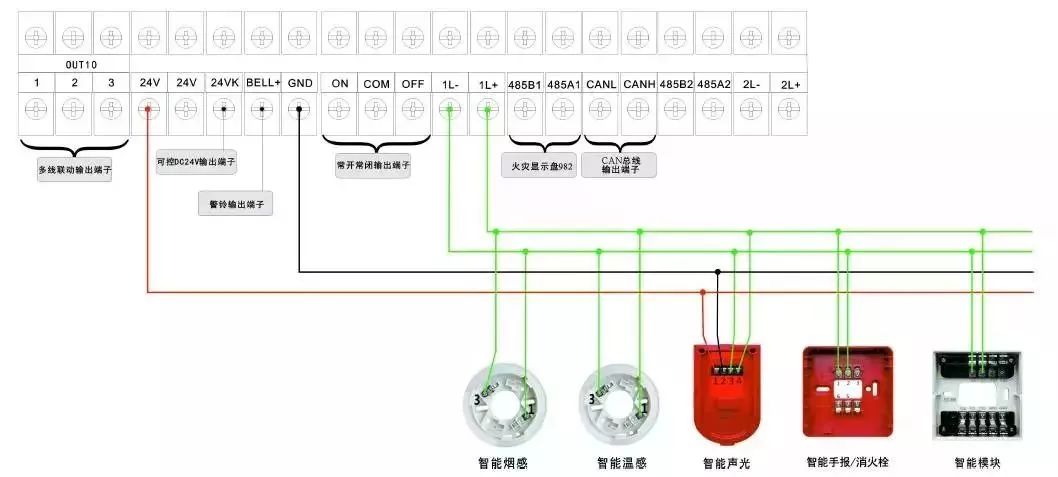

接線示意圖
