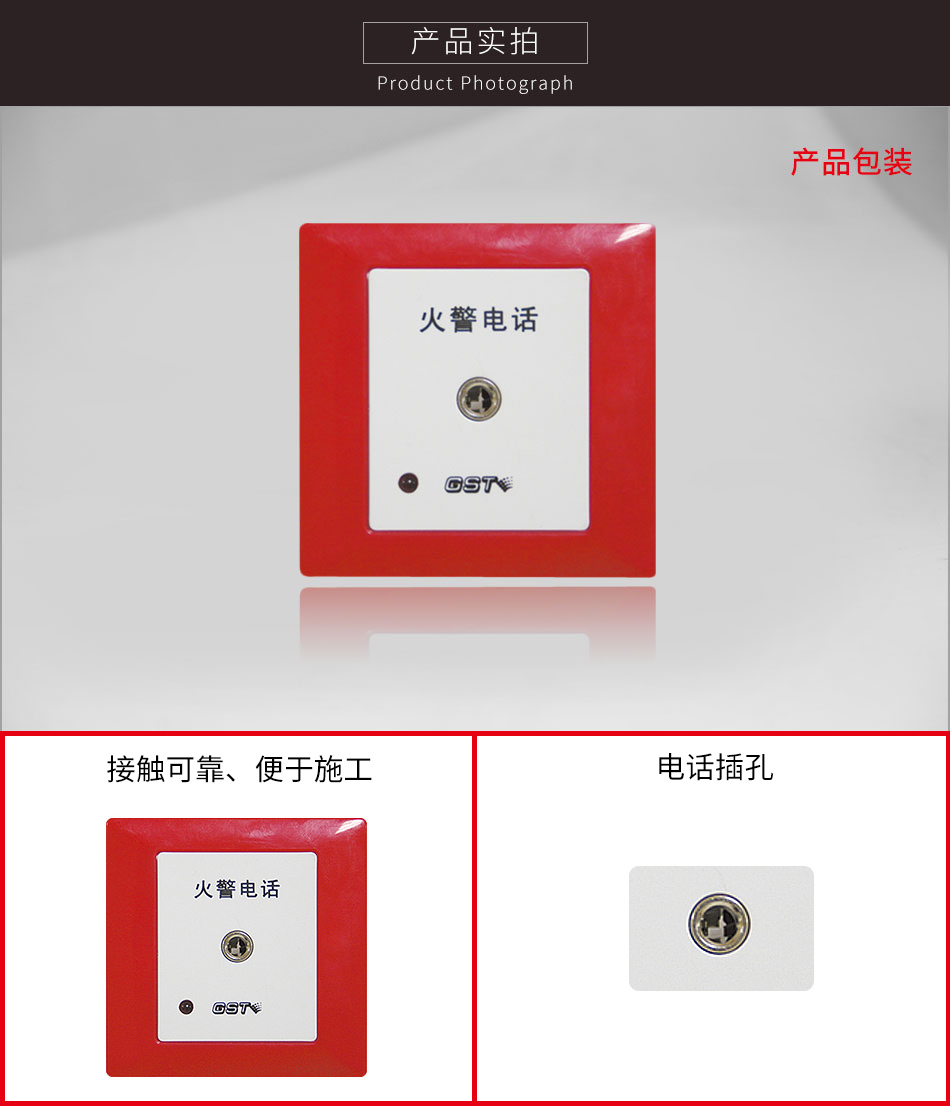

GST-LD-8312型消防電話插孔

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：2194日期：2019-05-03 13:32:41

一、海灣GST-LD-8312消防電話插孔概述：

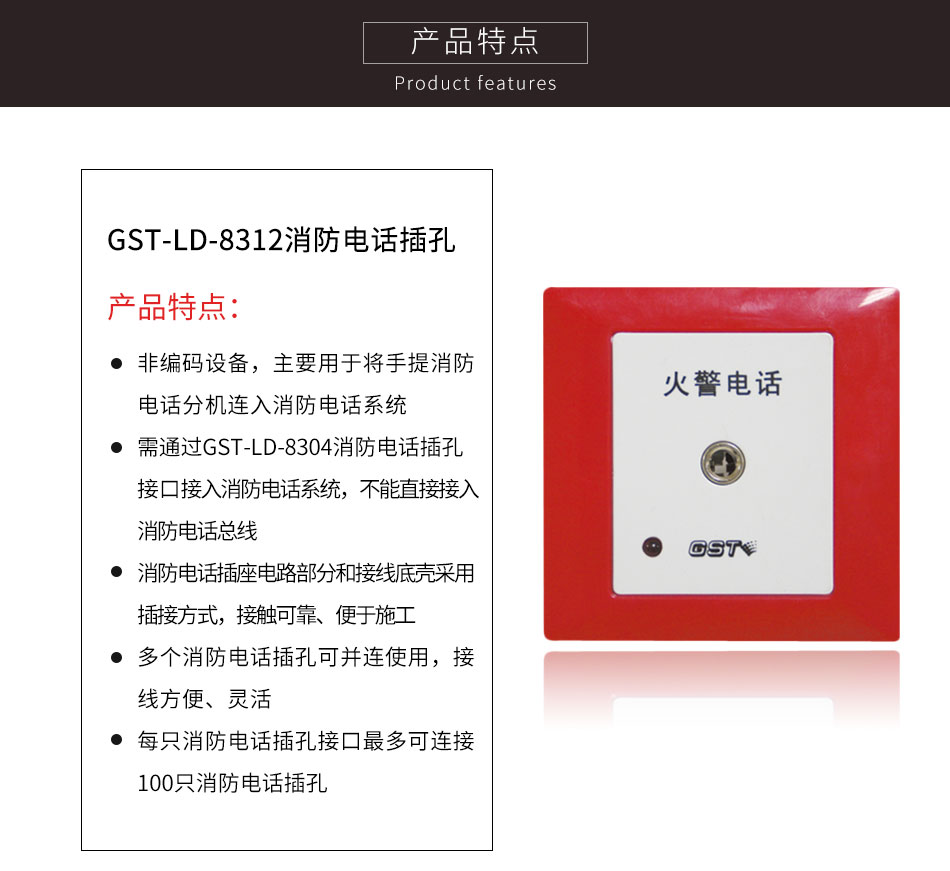

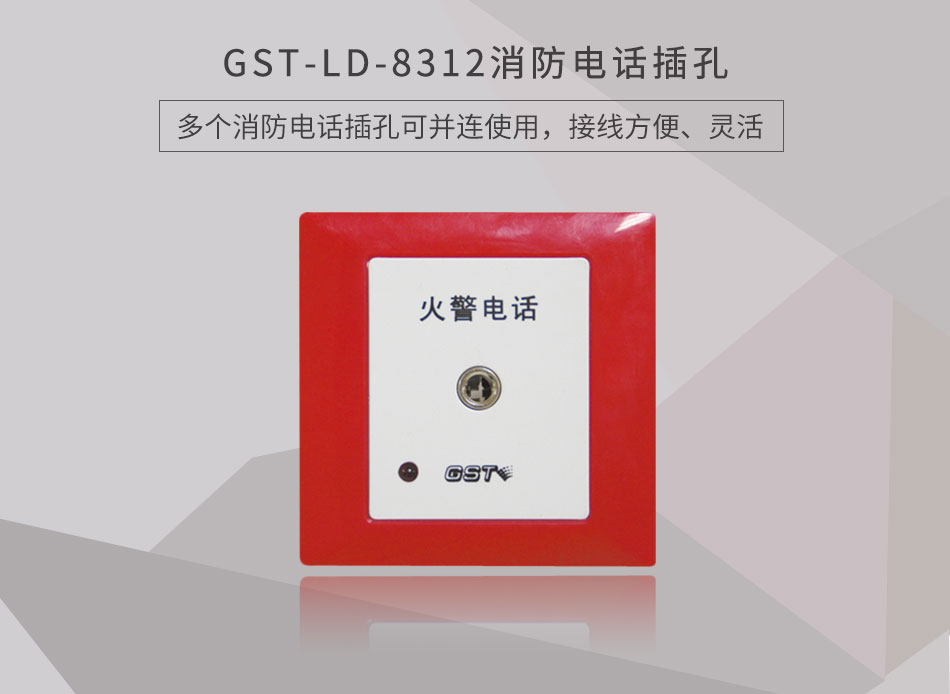

　　GST-LD-8312型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統。消防電話插孔需通過GST-LD-8304消防電話接口接入消防電話系統，不能直接接入消防電話總線。消防電話插座電路部分和接線底殼采用插接方式，接觸可靠、便于施工。多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接100只消防電話插孔。

二、海灣GST-LD-8312消防電話插孔安裝與布線：

　　電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺絲將電話插孔安裝在86H50型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板。

布線：

TL1、TL2：消防電話線，與GST-LD-8304連接端子。端子XT1電話線輸入端，端子XT2電話線輸出端，接下一個電話插孔，最末端電話插孔XT2接線端子接4.7K歐姆電阻。

布線要求：TL1、TL2采用截面積大于等于1.0平方的阻燃RVVP屏蔽線。

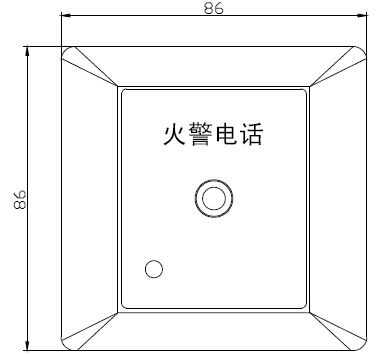

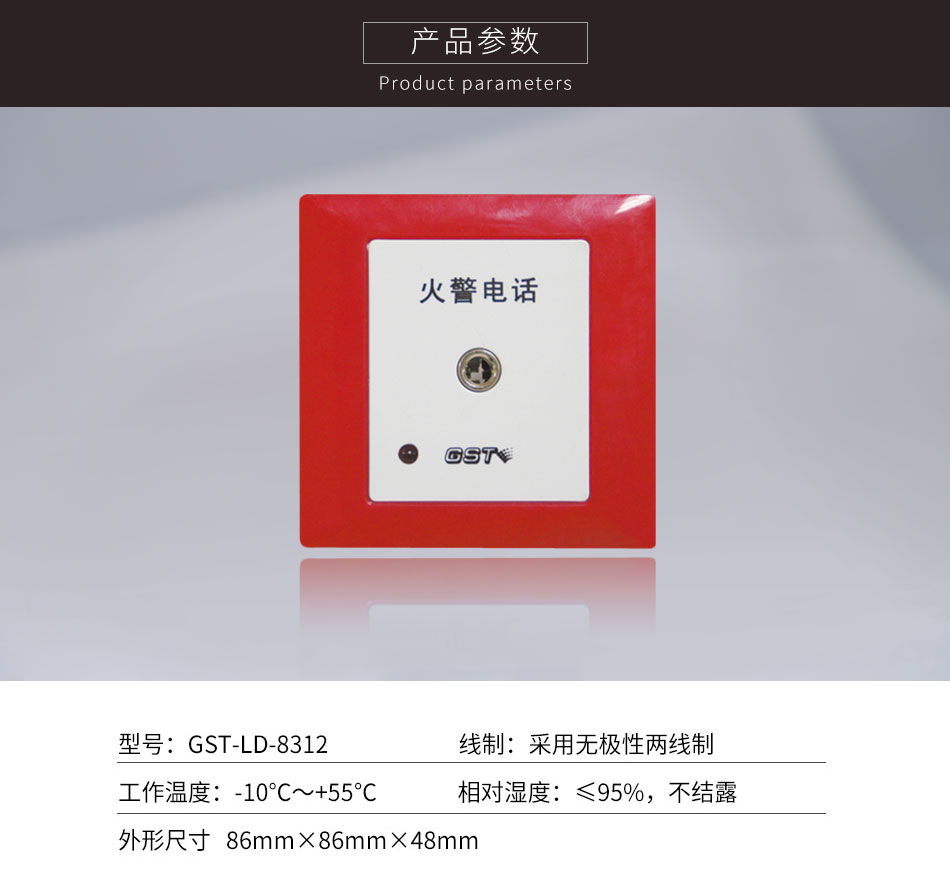

　　海灣GST-LD-8312消防電話插孔外形尺寸及結構示意圖如圖

GST-LD-8312 型消防電話插孔外形尺寸及結構示意圖

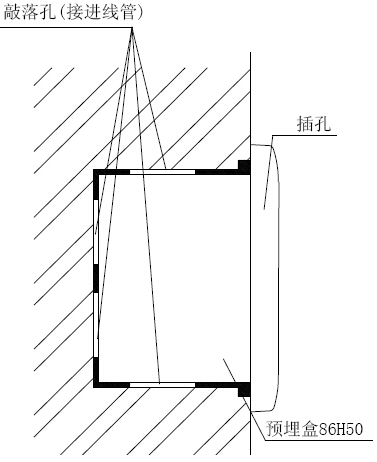

　　電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插孔安裝在86H50 型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板，安裝方式如圖所示：

GST-LD-8312消防電話插孔安裝方式

　　電話插孔對外端子示意圖如圖所示：

電話插孔對外端子示意圖

　　其中：
TL1、TL2：消防電話線，與GST-LD-8304 連接的端子。端子XT1 電話線輸入端，端子XT2 電話線輸出端，接下一個電話插孔，最末端電話插孔XT2 接線端子接4.7kΩ終端電阻布線要求：TL1、TL2 采用截面積≥1.0mm2 的阻燃RVVP 屏蔽線。
