GST-LD-8327環型總線接口

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：2051日期：2019-05-04 04:10:17

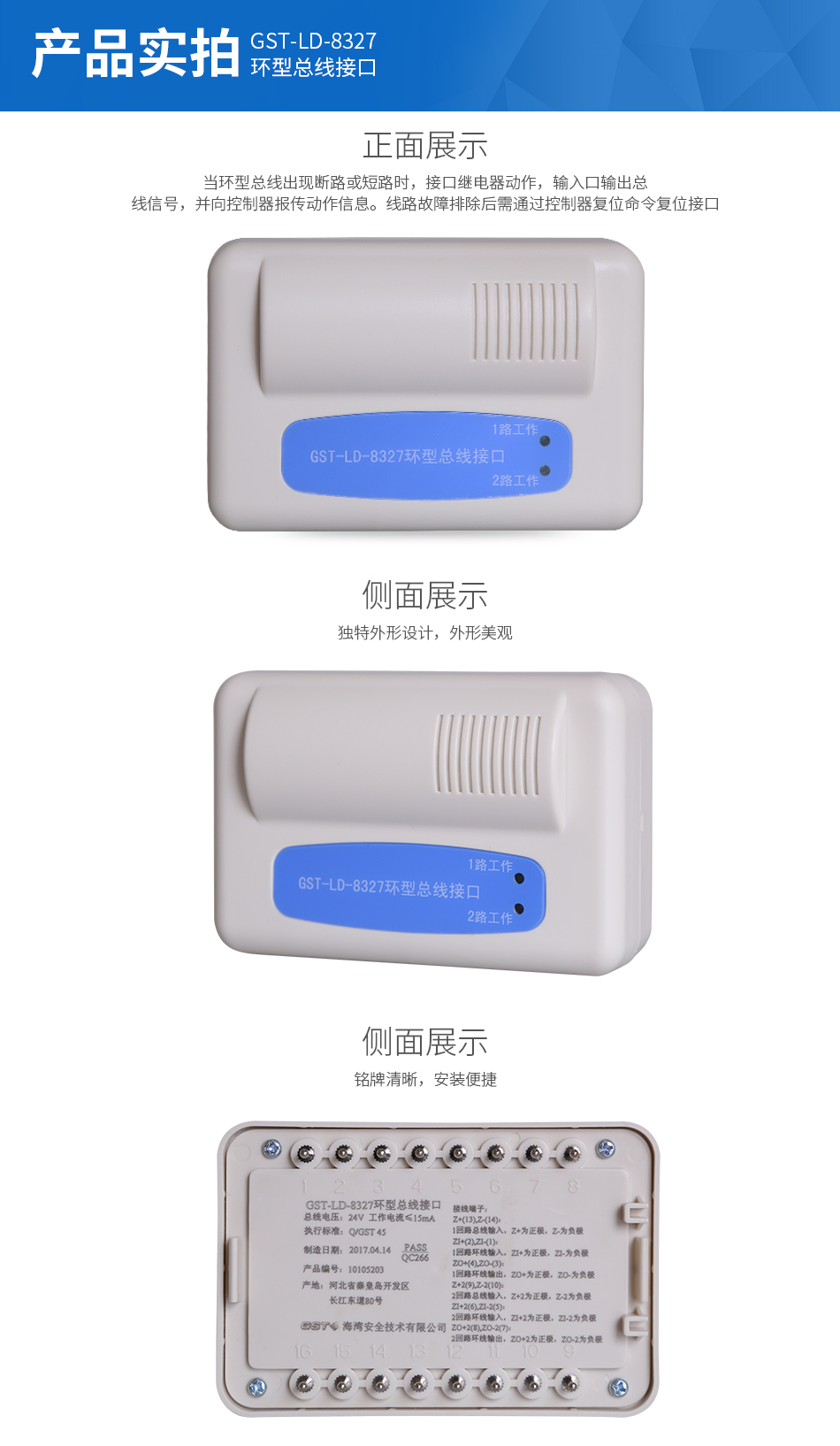

海灣GST-LD-8327環型總線接口特點

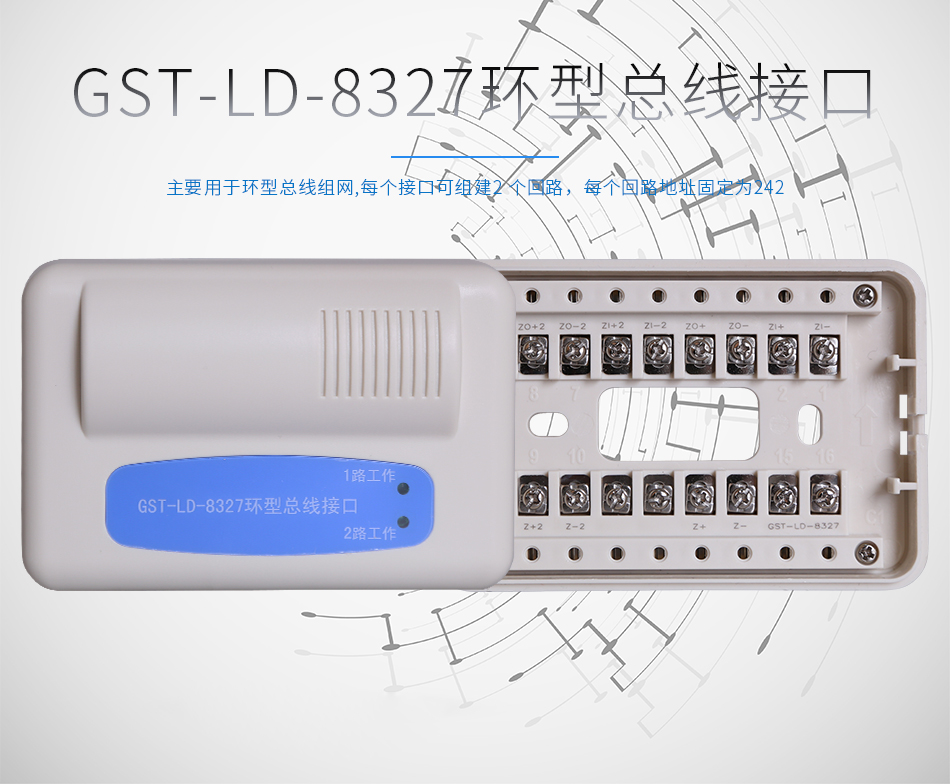

GST-LD-8327 環型總線接口（以下簡稱接口），主要用于環型總線組網。每個接口可組建 2 個回路，每個回路地址固定為 242。當環型總線出現斷路或短路時，接口繼電器動作，輸入口輸出總線信號，并向控制器報傳動作信息。線路故障排除后需通過控制器復位命令復位接口。

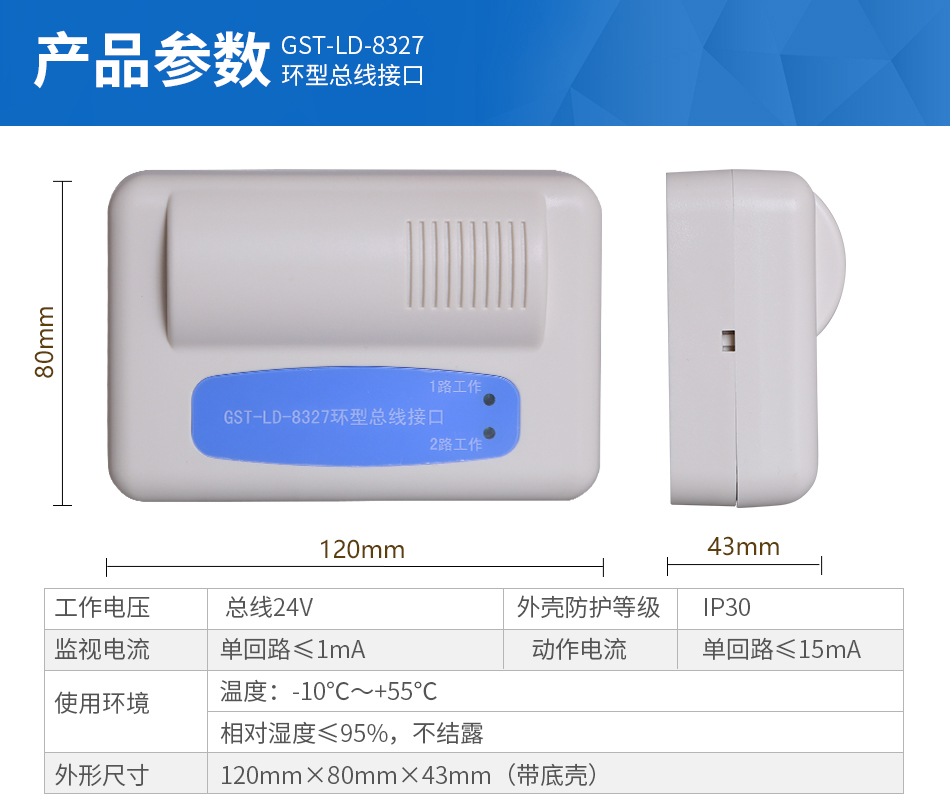

海灣GST-LD-8327環型總線接口主要技術指標

（1）工作電壓：總線 24V

（2）監視電流：單回路≤1mA

（3）動作電流：單回路≤15mA

（7）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

（8）外殼防護等級：IP30

（9）外形尺寸：120mm×80mm×43mm（帶底殼）

海灣GST-LD-8327環型總線接口結構特征、安裝與布線

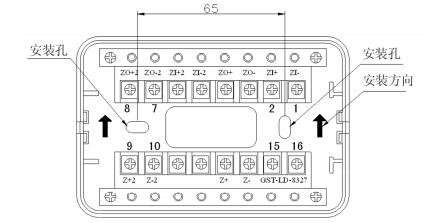

本接口的外形尺寸及結構與 GST-LD-8302 型切換模塊相同，安裝方法也相同，底座端子示意圖

如圖：

其中:

Z+、Z-：1 回路總線輸入，Z+為正極，Z-為負極

ZI+、ZI-：1 回路環線輸入，ZI+為正極，ZI-為負極

ZO+、ZO-：1 回路環線輸出，ZO+為正極，ZO-為負極

Z+2、Z-2：2 回路總線輸入，Z+2 為正極，Z-2 為負極

ZI+2、ZI-2：2 回路環線輸入，ZI+2 為正極，ZI-2 為負極

ZO+2、ZO-2：2 回路環線輸出，ZO+2 為正極，ZO-2 為負極

海灣GST-LD-8327環型總線接口布線要求：選用截面積不小于 1.0mm2的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

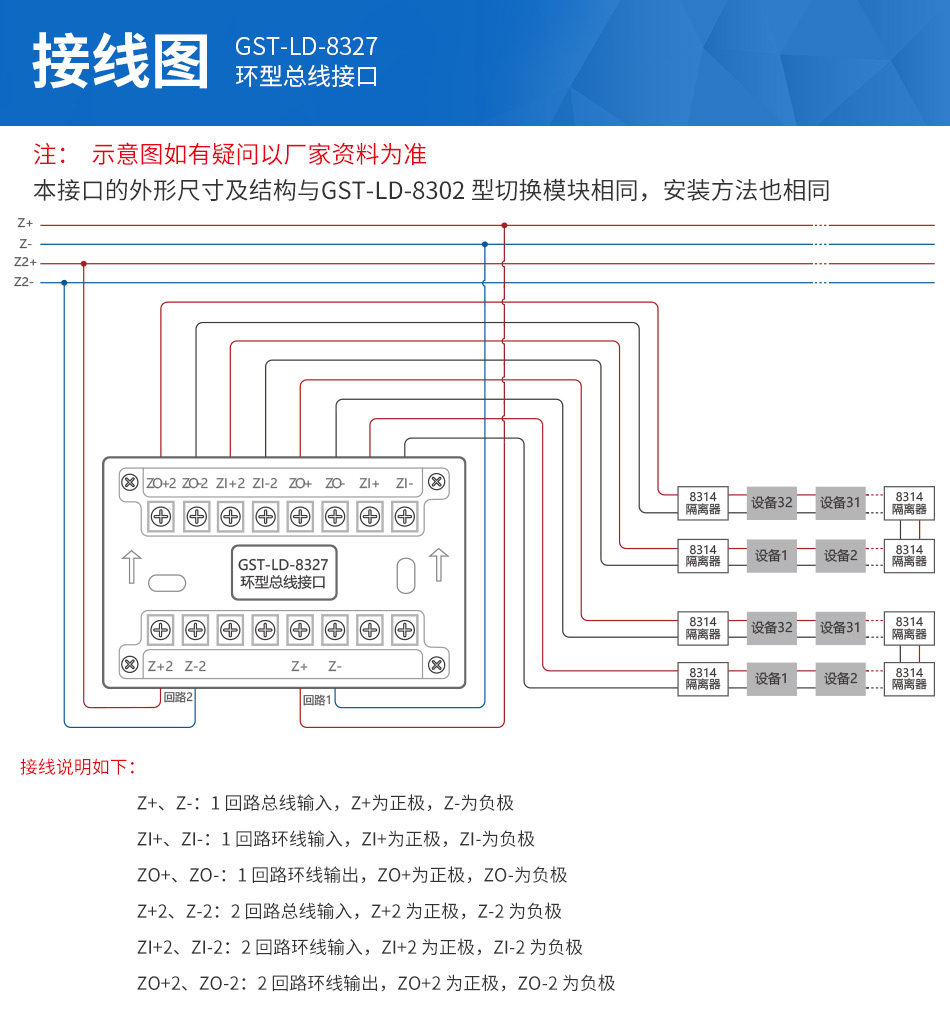

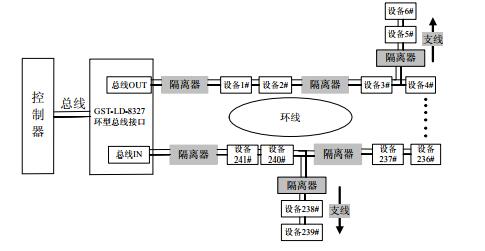

3.12.4 應用方法以回路 1 為例：接口的總線輸入端 Z+、Z-接控制器總線輸出端，接口的 ZO+、ZO-接其他編碼設備，總線最末端接回到接口的 ZI+、ZI-。系統接線圖如圖 2-64 所示。2 個相鄰環線隔離器之間不能超過 32 個設備（支線中的設備也需要計算在內）。

注意：接口端子有極性。
