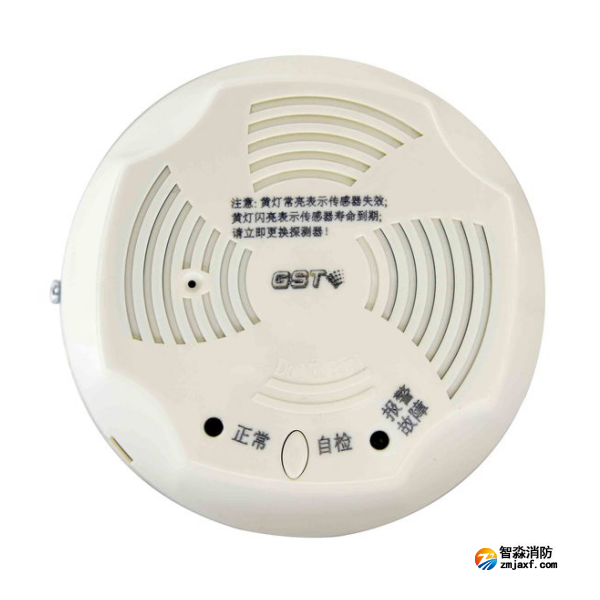

海灣JT-GST001M點型可燃氣體報警探測器 家用天然氣吸頂

一、海灣JT-GST001M點型可燃氣體報警探測器概述

       海灣JT-GST001M點型可燃氣體報警探測器可替代海灣消防原GST-BT001M型號。

       海灣JT-GST001M可用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控，檢測氣體為天然氣（CH4甲烷），為吸頂安裝方式。

二、海灣JT-GST001M點型可燃氣體報警探測器技術參數

電源電壓：DC24V 無極性 允許范圍：DC16V~DC28V

總線電壓：總線24V 無極性 允許范圍：16V～28V

電源功耗：

正常監視功耗≤0.5W

報警狀態功耗≤1W

總線電流：

監視電流≤1mA

報警電流≤2mA

輸出容量：一組無源常開輸出觸點，容量3A 30VDC/1A 125VAC

探測氣體濃度：甲烷（天然氣） 10%LEL

量程：0-20%LEL

響應時間：≤30s

指示燈

正常監視指示燈：綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮。

報警、故障指示燈：為雙色指示燈，報警狀態為紅色指示燈閃亮，故障狀態黃色指示燈常亮，傳感器壽命到期時黃色指示燈閃亮。

蜂鳴器：報警時，蜂鳴器每秒鳴叫約2次；報故障時蜂鳴器約每10秒鳴叫一次

自檢鍵：按自檢鍵，則指示燈循環閃亮一次，并伴有蜂鳴器三聲提示，

自檢后10s，常開輸出觸點閉合，5s后斷開

傳感器壽命：累計工作時間滿5年

報警歷史信息記錄

探測器報警記錄：200條

探測器報警恢復記錄：200條

探測器故障記錄：100條

探測器故障恢復記錄：100條

探測器掉電記錄：100條

探測器上電記錄：100條

氣體傳感器失效記錄：1條

使用環境溫度：-10℃~ +55℃

相對濕度：≤95%，不凝露

外形尺寸：Φ108mm×55mm

外殼防護等級：IP30

殼體材料和顏色：ABS，象牙白

重量約： 180g

安裝孔距：60mm

執行標準：GB 15322.2-2019

三、海灣JT-GST001M點型可燃氣體報警探測器安裝位置

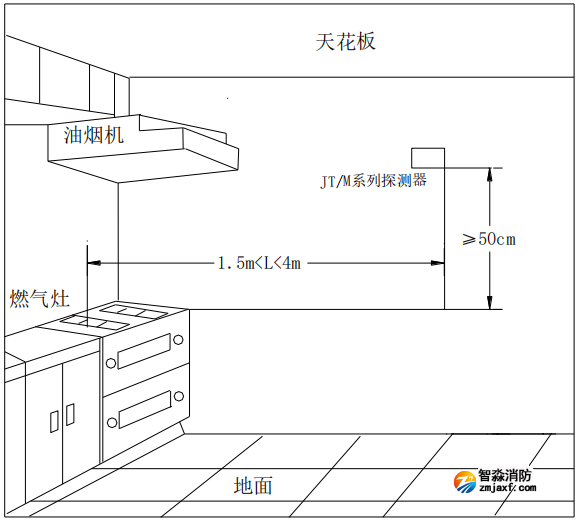

探測器的安裝位置（如下圖）應根據所使用的燃氣及灶具的位置等實際情況具體分析決定，但要遵循以下原則：

（1）探測器應與灶具安裝在同一房間內；

（2）對于壁掛安裝的探測器，JT/M系列探測器安裝位置與燃氣源或灶具的垂直距離應大于等于50cm（因為天然氣和人工煤氣比較輕，在空氣中會向上浮動，首先在房間上方聚集）。

（3）探測器安裝位置應距燃氣源或灶具1.5m至4m之間。

四、海灣JT-GST001M點型可燃氣體報警探測器接線端子說明

其中：

　　D1、D2：電源線，無極性；

　　Z1、Z2：總線，無極性；

　　K1、K2：常開無源輸出觸點，在報警時觸點閉合。

五、海灣JT-GST001M點型可燃氣體報警探測器操作使用

　　1.線路連接好后經檢查無誤，接通電源，蜂鳴器鳴響一聲后綠色指示燈開始閃亮，探測器預熱約4min后進入正常監控狀態。正常工作時，綠燈常亮。

　　2.報警：當空氣中的可燃氣體濃度超過報警設定值時，探測器會發出較急促的“嘀、嘀”的聲音信號，報警指示燈（紅色）閃亮，同時K1、K2閉合。當可燃氣體濃度達到報警設定的濃度以下時，探測器會自動解除報警聲光信號，K1、K2自動斷開。

　　3.報警處理：當探測器報警時，立即打開窗戶使室內空氣流通，熄滅所有火源，不要制造火源，避免開關各種電器，檢查氣體泄露原因，并及時請專業人員修理。

　　4.傳感器使用壽命到期：探測器工作的同時會對傳感器的使用時間進行計時，當累計使用時間達到5年的壽命時，探測器將會提醒用戶傳感器壽命到期，此時黃色指示燈閃亮，同時與探測器配接的可燃氣體報警控制器也會有相應傳感器到期的提醒。雖然傳感器壽命到期后，探測器仍然具有報警功能，但建議用戶必須盡快對探測器進行更換。

　　5.報警測試方法：海灣JT-GST001M型號探測器可用打火機對其進行測試，測試時打火機距離探測器應大于10cm；禁止用打火機近距離對探測器進行測試。
