GST-BT001M型點型可燃氣體探測器
文章來源:www.gdhenghong.com作者:海灣消防公司人氣:1893日期:2019-05-03 14:01:51
一、海灣GST-BT001M點型可燃氣體探測器特點
GST-BT001M點型可燃氣體探測器采用半導體氣敏元件,工作穩定,采用吸頂與底座旋接安裝方式,安裝簡單,接線方便,可與海灣公司生產的各類火災報警控制器配合應用。用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。GST-BT001M可以檢測天然氣(T)。采用DC24V供電??商峁┮粚τ性从|點用于直接控制煤氣管道電磁閥。
二、海灣GST-BT001M點型可燃氣體探測器主要技術指標
| 型號 | GST-BT001M |
| 檢測元件 | 半導體自然擴散式 |
| 工作電壓 | DC24V,允許范圍DC12V~DC28V |
| 功耗 |
正常監視≤0.8W 報警狀態≤3W |
| 報警濃度 | 天然氣(BT系列):5000×10-6(1%LEL) |
| 預熱時間 | 3分鐘~6分鐘 |
| 報警方式 | 紅色指示燈緊急閃爍,并伴有間歇蜂鳴聲 |
| 有源觸點 | 適用于DC12V單向直流脈沖電磁閥,電磁閥驅動能力:1000μF電容放電 |
| 使用環境 |
溫度:-10℃~+50℃ 相對濕度≤95%,不結露 |
| 編碼方式 | 十進制電子編碼 |
| 外形尺寸 | 直徑:108mm,高:55mm |
三、海灣GST-BT001M點型可燃氣體探測器結構特征、安裝與布線
GST-BT001M點型可燃氣體探測器由兩部分構成:探測器及底座,示意圖如圖1所示。

圖1 GST-BT001M點型可燃氣體探測器及底座
安裝與接線:
首先將GST-BT001M探測器底座固定在86H50預埋盒上,然后根據接線端子說明,將引線固定到底座上,再將探測器安裝到底座上,其安裝示意圖如圖2所示。

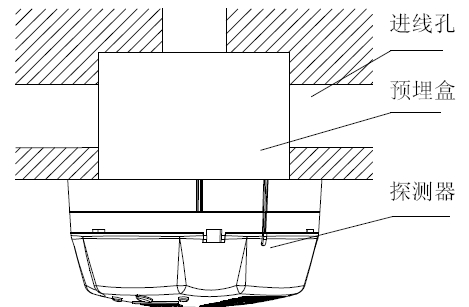

圖2 GST-BT001M點型可燃氣體探測器安裝示意圖
其對外接線端子示意圖如圖3:

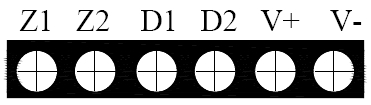

圖3 GST-BT001M點型可燃氣體探測器對外接線端子示意圖
其中:
D1、D2:接電源總線,無極性
Z1、Z2:接信號總線,無極性
V+、V-:接管道電磁閥,探測器連續報警3s~7s后,V+、V-之間輸出一個正向12V脈沖
布線要求:信號線Z1、Z2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線;電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
