海灣防火門監控系統介紹

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：1837日期：2019-05-15 03:24:57

一、海灣防火門監控產品：

GST-FH-N8001防火門監控器：最大容量256編碼點，內置聯網卡，可支持多臺主機聯網，與海灣報警主機通過CAN總線實現聯網。

GST-LD-8308輸入/輸出接口：用于連接常閉防火門門磁、單常開防火門前端設備（電動閉門器等），實現輸出控制和輸入檢測。

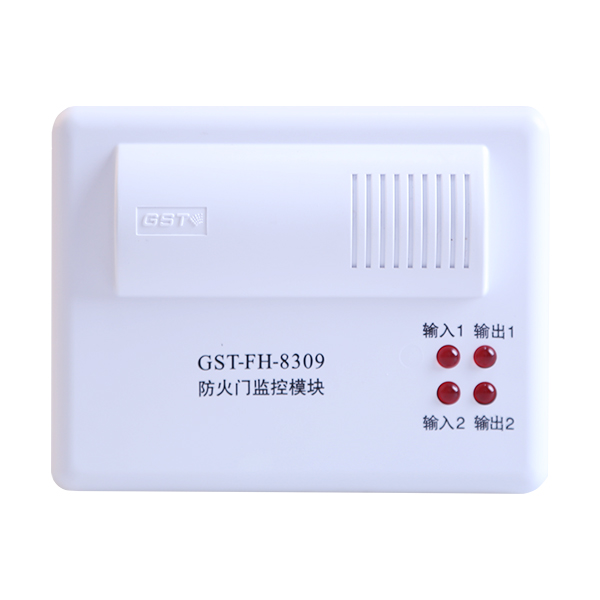

GST-FH-8309輸入/輸出接口：用于連接雙常開防火門前端設備，實現雙輸出控制和雙輸入檢測。

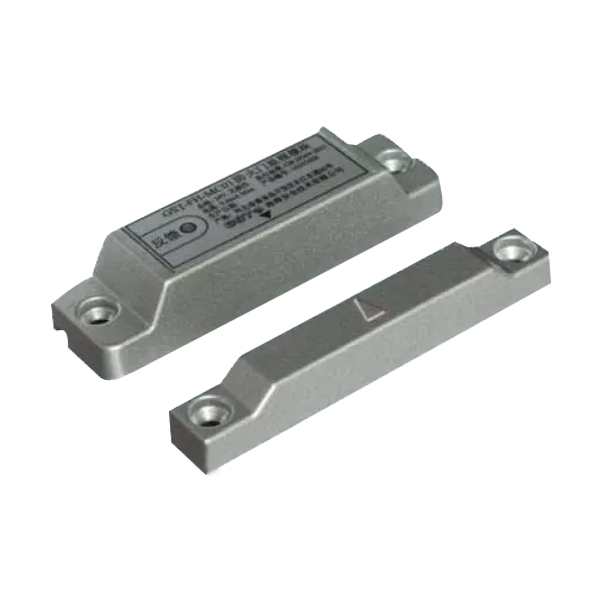

GST-FH-MC01防火門門磁開關:用于單常閉防火門，模塊門磁一體

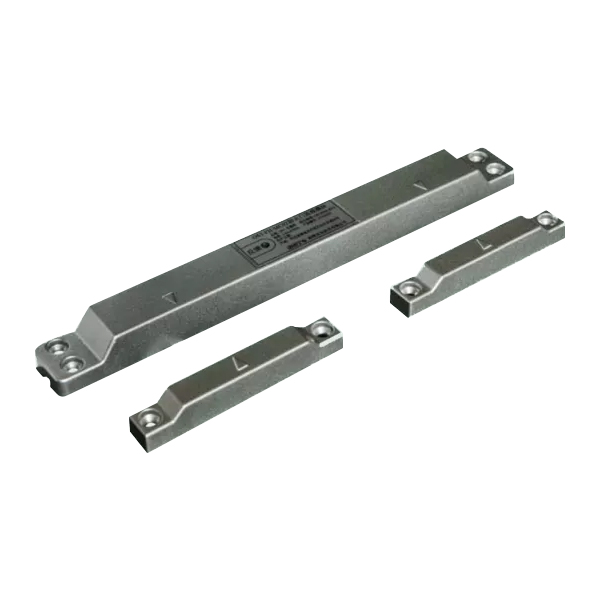

GST-FH-MC02防火門門磁開關:用于雙常閉防火門，模塊門磁一體

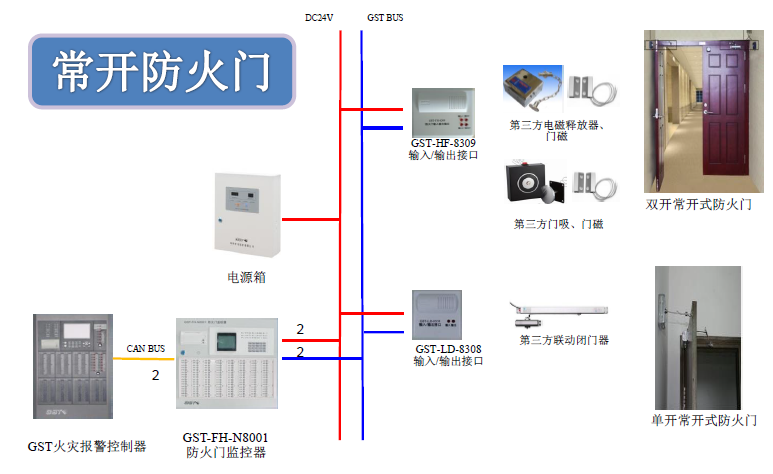

二、海灣防火門監控系統圖

三、海灣防火門監控系統配置說明

常開防火門
單常開	主機+ 8308接口*1+聯動閉門器/(電磁釋放器+門磁）+ 電源箱
雙常開	主機+ 8309接口*1+聯動閉門器/(電磁釋放器+門磁）+ 電源箱
常閉防火門
單常閉	主機 *+ MC011**
雙常閉	主機 *+ MC021**
主機配置數量：可依據( 8309 + 8308 + MC01 + MC02)總和 ÷ 256來計算；同時需綜合考慮布線方便、回路分配、及現場工程實際需求等因素
電源箱配置要求： 1、電源線長度200米，線徑2.5mm 線纜 1)、防火門監控器輸出電源(1.5A)：可帶15只8308接口或7只8309接口； 2)、GST-DY-100智能電源箱(4A)：可帶50只8308接口或25只8309接口； 3)、GST-DY-200智能電源箱(6A)：可帶70只8308接口或35只8309接口； 2、電源線長度500米，線徑2.5mm 線纜 1)、防火門監控器輸出電源(1.5A)：可帶7只8308接口或3只8309接口； 2)、GST-DY-100智能電源箱(4A)：可帶20只8308接口或10只8309接口； 3)、GST-DY-200智能電源箱(6A)：可帶30只8308接口或15只8309接口；
