海灣GST-LD-8312型消防電話插孔接線安裝技術
海灣GST-LD-8312型消防電話插孔接線安裝技術
4.1 海灣GST-LD-8312型消防電話插孔特點
海灣GST-LD-8312 型消防電話插孔是非編碼設備,主要用于將手提消防電話分機連入消防電話系統。
消防電話插孔需通過 GST-LD-8304 消防電話接口接入消防電話系統,不能直接接入消防電話總線。
多個消防電話插孔可并連使用,接線方便、靈活。每只消防電話接口最多可連接 100 只消防電話插
孔。
4.2 海灣GST-LD-8312型消防電話插孔主要技術指標
(1)線制:采用無極性兩線制
(2)使用環境:
溫度:-10℃~+55℃
相對濕度≤95%,不結露
(3)外形尺寸:
86mm×86mm×48mm
4.3 海灣GST-LD-8312型消防電話插孔結構特征、安裝與布線

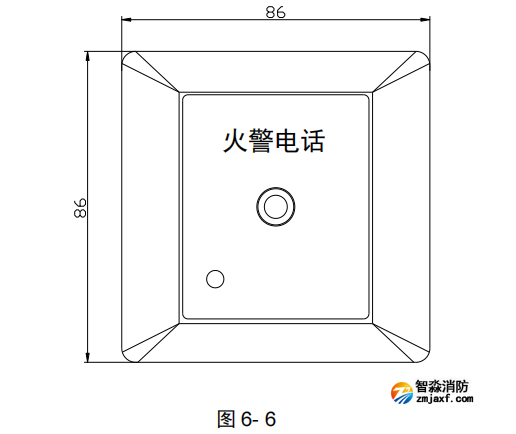

GST-LD-8312 型消防電話插孔外形尺寸及結構示意圖如圖 6- 6:

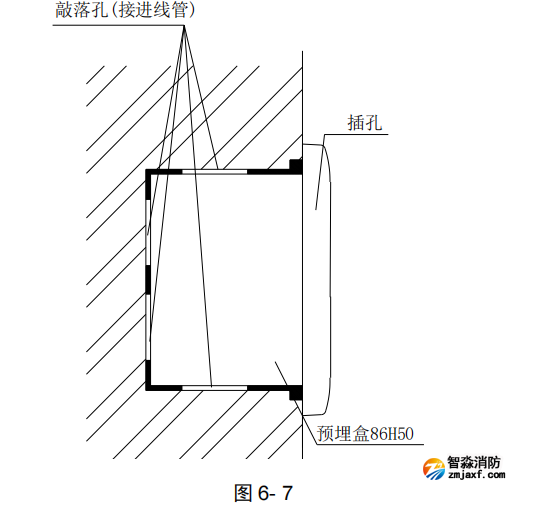

電話插孔安裝采用進線管預埋裝方式,取下電話插孔的紅色蓋板,用螺釘或自攻螺釘將電話插
孔安裝在 86H50 型預埋盒上,安裝孔距為 60mm,安裝好紅色蓋板,安裝方式如圖 6- 7 所示:


其中:

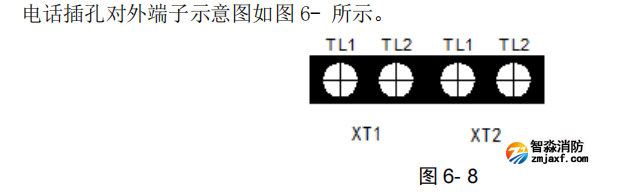

端子 XT1 電話線輸入端,接消防電話線 TL1、TL2。端子 XT2 電話線輸出端,接下一個電話
插孔,最末端電話插孔 XT2 接線端子接 4.7kΩ 終端電阻。TL1、TL2 是與 GST-LD-8304 連接的端子。
布線要求:TL1、TL2 采用截面積≥1.0mm2的耐火 RVVP 屏蔽線。
4.4 海灣GST-LD-8312型消防電話插孔應用方法
參見 GST-LD-8304 消防電話接口的系統接線圖。
