海灣GST-LD-8364H型輸入/輸出模塊接線安裝技術
海灣GST-LD-8364H型輸入/輸出模塊接線安裝技術
特點
海灣GST-LD-8364H輸入/輸出模塊，總線供電，主要用于專門應用在需要 DC24V 有源控制（脈沖輸
出）的場合，如排煙閥、送風閥、電動防火閥等，可接收并上傳設備的反饋回答信號。
采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電
磁干擾有良好的抑制能力。
模塊為兩線制低功耗設計，無需外加 24V 供電供電。
輸出端可提供 DC25V 有源脈沖電壓、輸出觸點容量 2A。
輸入、輸出信號隔離檢測，抗干擾能力強。
可采用電子編碼器現場完成編碼設置。
要技術指標
(1) 工作電壓：信號總線電壓：總線 24V 允許范圍：16V～28V
(2) 工作電流：總線監視電流≤0.50mA 總線啟動電流≤10.00mA
(3) 輸入檢線：輸入常開檢線時輸入線路發生斷路（短路為反饋信號）、常閉檢線時輸入線路發生短
路（斷路為反饋信號），模塊將向控制器發送故障信號
(4) 輸出檢線：輸出線路發生短路、斷路，模塊將向控制器發送故障信號
(5) 輸出容量：輸出恒壓 DC25V，最大輸出能量 1.91J，負載 1.5A 時最長輸出脈沖寬度 53ms；脈沖
時間最長 3s。電流做功公式參照：W(J)=V(V)*I(A)*t(s)；
(6) 線制：與火災報警控制器采用無極性信號二總線連接
(7) 使用環境：
溫 度：-10℃～+55℃，相對濕度≤95%，不凝露
(8) 外形尺寸：86mm×86mm×41mm(帶底殼)
(9) 外殼防護等級：IP30
結構特征、安裝與布線

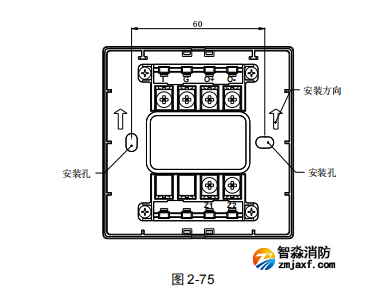

模塊的外形尺寸及結構與 GST-LD-8301A 型輸入模塊相同，安裝方法也相同，其對外端子示意
圖如圖 2-75：
其中：
Z1、Z2：接控制器兩總線接入端口，無極性；
I、G：與被控制設備無源常開觸點連接，用于實現設備反饋回答確認，也可以通過電子編碼器
設置為常閉輸入；
O+、O-：有源輸出端口，O+為正極，O-為負極，待機檢線時極性相反；
布線要求：Z1、Z2 采用截面積≥1.0mm2 的 RVS 雙絞線； I、G、O+、O-采用截面積≥1.0mm2 的
RV 線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線
管或線槽內。
應用方法

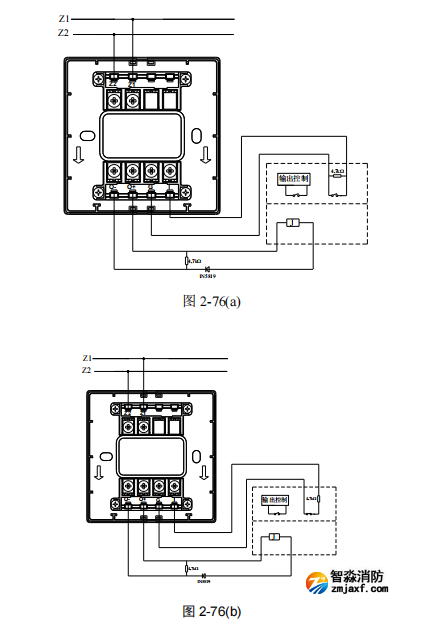

模塊與被控制設備的連接線示意圖如下圖所示。其中圖 2-76(a)輸入檢線方式為常開檢線，圖 2-
76(b)為常閉檢線方式。
