海灣GST-LD-8300B型輸入模塊接線安裝技術
海灣GST-LD-8300B型輸入模塊
特點
海灣GST-LD-8300B輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息
傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置
開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊
通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。
此模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并
可接收設備的動作回答信號。
輸入信號隔離檢測，抗干擾能力強。
可采用電子編碼器現場完成編碼設置。
主要技術指標
（1）工作電壓：總線 24V 允許范圍：16V～28V
（2）工作電流：監視電流≤0.68mA 啟動電流≤0.78mA
（3）線制：與控制器的信號二總線連接
（4）出廠設置：常開檢線方式
（5）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP30
（7）外形尺寸：86mm×86mm×41mm（帶底殼）
結構特征、安裝與布線

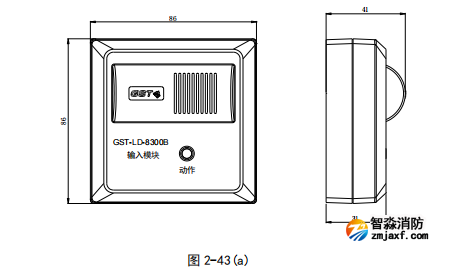

本模塊的外形及結構如圖 2-43(a)

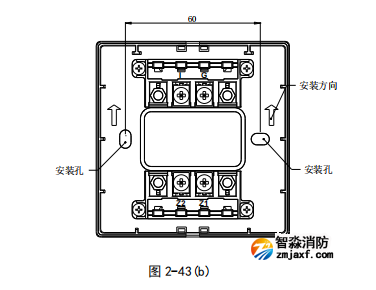

其對外端子示意如圖 2-43(b)
其中：
Z1、Z2：接控制器兩總線，無極性
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉
輸入
布線要求：信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；I、G 采用耐火 RV 軟線，
截面積≥1.0mm2。
應用方法
模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個
4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）
必須并聯一個 4.7kΩ的終端電阻。
GST-LD-8300B 輸入模塊與現場設備的接線：

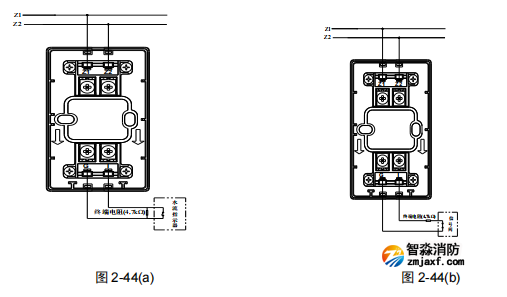

a. 模塊與具有常開無源觸點的現場設備連接方法如圖 2-44(a)示。模塊輸入設定參數設為常開
檢線。
b. 模塊與具有常閉無源觸點的現場設備連接方法如錯誤!未找到引用源。44(b)示，模塊輸入設
定參數設為常閉檢線。
