海灣JTF-GOM-G5C 點型復合式感煙感溫火災探測器接線安裝技術
海灣JTF-GOM-G5C 點型復合式感煙感溫火災探測器接線安裝技術
特點
海灣JTF-GOM-G5C點型復合式感煙感溫火災探測器(簡稱探測器)是由煙霧傳感器件和半導體溫度
傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。由于感煙與感溫的復合技術,使得
該款復合探測器不僅能對產生煙霧的物質燃燒進行探測報警,同時也能對酒精燃燒等有明顯溫升的
明火進行探測報警,擴大了探測器的應用范圍。探測器具有以下特點:
(1) 地址編碼可由電子編碼器事先寫入,也可由控制器直接更改,工程調試簡便可靠。
(2) 單片機實時采樣處理數據、并能保存 14 個歷史數據,曲線顯示跟蹤現場情況。
(3) 具有溫度、濕度漂移補償,灰塵積累程度及故障探測功能。
(4) 無極性二總線信號。
(5) 應用軌到軌運放,抗灰塵累積能力強。
(6) 指示燈指示明顯,360 度范圍可見。
主要技術指標
1. 探測器類別:A2R
2. 工作電壓:
信號總線電壓:總線 24V 允許范圍:16V~28V
3. 工作電流:
監視電流≤0.35mA
報警電流≤1.5mA
4. 指示燈:報警確認燈,紅色,巡檢時閃爍,報警時常亮;故障指示燈,黃色,故障時常亮。
5. 編碼方式:電子編碼(編碼范圍為 1~242)
6. 線制:信號二總線無極性
7. 使用環境:溫 度:-10℃~+50℃ 相對濕度≤95%,不凝露
8. 外形尺寸:直徑 103mm 高 53mm(帶底座)
9. 外殼防護等級:IP32
10. 殼體材料和顏色:ABS,白色
11. 重量:約 130g
12. 安裝孔距:45mm~75mm
保護面積
建議參考點型感煙火災探測器和點型感溫火災探測器的設置要求,具體參數應以《火災自動報警系統設計規范》(GB 50116)為準。
結構特征、安裝與布線

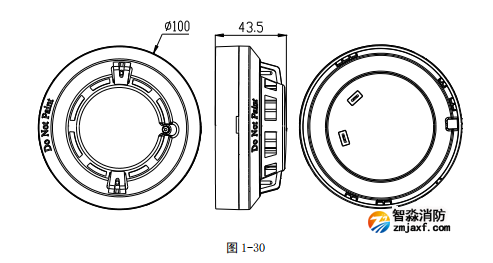

探測器的外形結構示意圖如圖 1-30:

本探測器的安裝及布線與 JTY-GD-G5T 點型光電感煙火災探測器相同。
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.gdhenghong.com/;海灣服務熱線:18910580194
