海灣JTY-GM-GST9611 型點型光電感煙火災探測器接線安裝技術
海灣JTY-GM-GST9611 型點型光電感煙火災探測器接線安裝技術
特點
JTY-GM-GST9611型點型光電感煙火災探測器是我公司推出的最新產品。在保留 JTY-GD-G3/G3T 型點型光電感煙火災探測器功能的基礎上，具有以下特點：
（1） 專業造型設計、結構新穎、外形美觀；
（2） 指示燈指示明顯，360 度范圍可見；
（3） 具有溢水孔設計，防止積水滲漏；
（4） 迷宮設計獨特，抗灰塵污染性強；
（5） 在線電子編碼；
（6） 自診斷、自補償、自學習；
（7） 支持數字化總線；
主要技術指標
（1）工作電壓：總線 24V
（2）監視電流≤0.8mA
（3）報警電流≤1.8mA
（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）使用環境： 溫度：-10℃～+55℃ 相對濕度≤95%，不結露
（6）編碼方式：十進制電子編碼
（7）外殼防護等級：IP23
（8）外形尺寸： 直徑：100mm，高：54.5mm(帶底座)
保護面積
當空間高度為 6m～12m 時，一個探測器的保護面積，對一般保護場所而言為 80m2?？臻g高度為 6m 以下時，保護面積為 60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。
結構特征、安裝與布線

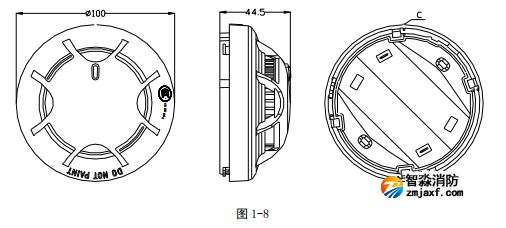

探測器的外形結構示意圖如圖 1-8：

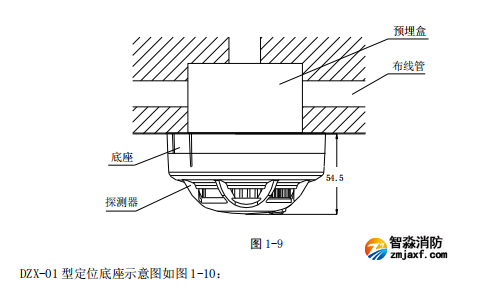

探測器安裝方式示意圖如圖 1-9 所示，接線盒可采用 86H50 型標準預埋盒。
底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分 別接在接線端子 1、3 上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有唯一的安裝位置。
待底座安裝牢固后，將探測器 底部的凸棱 C 對準底座凸棱 A 處，順時針旋轉至凸棱 B 處，即可將探測器安裝在底座上。
布線要求：
與 JTY-GD-G3/G3T 型點型光電感煙火災探測器相同。
