特點

海灣JTW-ZCD-G3N 型點型感溫火災探測器采用無極性信號二總線技術，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。本探測器具有以下特點：

（1）結構新穎、外形美觀、性能穩定可靠；

（2）地址編碼由電子編碼器直接寫入，工程調試簡便可靠。

（3）探測器具有 A1R 和 BS 兩種類別，可用于更廣泛的溫度環境，可使用編碼器進行現場設置。

主要技術指標

（1）探測器類別：P（A1R 和 BS 可設，出廠默認類別在探測器銘牌上標注）

（2）工作電壓：總線 24V

（3）監視電流≤0.8mA

（4）報警電流≤1.8mA

（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（6）使用環境：溫度： A1R 類別：典型應用溫度 25℃；范圍-10℃～50℃ BS 類別：典型應用溫度 40℃；范圍-10℃～65℃ 相對濕度≤95%，不結露

（7）編碼方式：十進制電子編碼

（8）外殼防護等級：IP33

（9）外形尺寸：直徑：100mm，高：58mm(帶底座)

保護面積

當空間高度小于 8m 時，一個探測器的保護面積，對一般保護現場而言為 20m2～30m2。具體設計參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

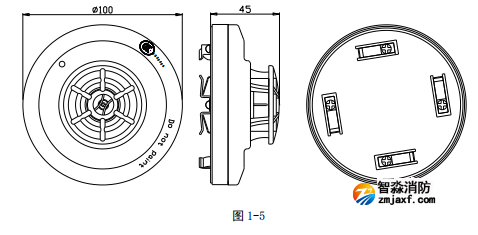

探測器的外形結構示意圖如圖 1-5：

本探測器的安裝及布線與 JTY-GD-G3/G3T 型點型光電感煙火災探測器相同。
