海灣消防GST-LD-8300B輸入模塊接線圖
文章來源：www.gdhenghong.com作者：海灣消防公司人氣：1011日期：2024-09-18 09:56:52
海灣消防GST-LD-8300B輸入模塊接線端子說明：
Z1、Z2：接控制器兩總線，無極性；
I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入。

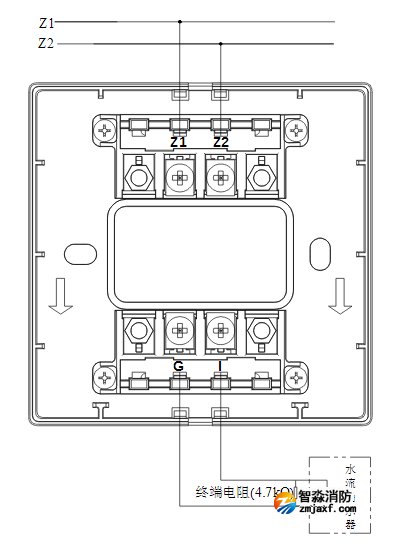

1、模塊與具有常開無源觸點的現場設備（以水流指示器為例）連接方法如下圖所示。

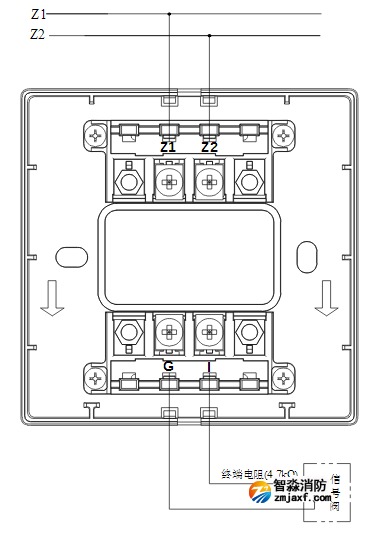

2、模塊與具有常閉無源觸點的現場設備（以信號閥為例）連接方法如下圖所示。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.gdhenghong.com/；海灣服務熱線：18910580194
