海灣HW-C-60W-N100應急照明控制器的安裝與布線
一、HW-C-60W-N100應急照明控制器安裝方式:
HW-C-60W-N100為柜式,HW-C-60W-N110為琴臺式,安裝尺寸參見機箱外形尺寸表。

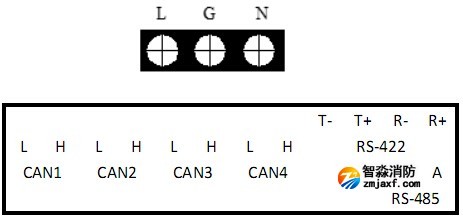

應急照明控制器外接端子如下圖:

其中:
L、G、N:交流220V接線端子及機柜保護接地線端子;
T+、T-、R+、R-:RS422串行接口,用于連接火災報警控制器(聯動型)的RS422通訊方式;
A、B:RS485串行接口,用于連接火災報警控制器(聯動型)的RS485通訊方式;
CAN1~CAN4:四路光電隔離的CAN接口,用于連接應急照明分配電裝置及/或消防應急燈具專用消防應急電源。應急照明控制器本身已相當于四分支的CAN星型集中器,每個分支不超過112個節點,最遠距離可達3km,可通過CAN100S總線中繼器、CAN100F光纖轉換器實現更加靈活的網絡布線;
二、HW-C-60W-N100布線要求:
電源輸入線應采用耐壓750V以上的阻燃RV線,截面積≥2.5mm2;
RS422串行接口應采用截面積≥1.0mm2阻燃RVSP四芯線,通訊距離可達到1200m;
RS485串行接口應采用截面積≥1.0mm2阻燃RVSP雙絞線,通訊距離可達到1200m;
CAN總線(H、L)應選用截面積≥1.0mm2的阻燃RVSP雙絞線,最長不超過3000m。
