海灣消防模塊接線圖
文章介紹的是海灣消防模塊接線圖,海灣消防模塊根據功能不同可以分為輸入模塊、輸入輸出模塊、輸出模塊和消
防電話接口模塊等。
海灣消防模塊接線比較簡單,我們以海灣gst-ld-8300和gst-ld-8301模塊為例,簡單介紹一下消防模塊接線圖。
GST-LD-8300型輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號,并將聯動信息傳回火災報警控
制器(聯動型)。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關
信號的外部聯動設備等。這些設備動作后,輸出的動作信號可由模塊通過信號二總線送入火災報警控制器,產生報
警,并可通過火災報警控制器來聯動其它相關設備動作。輸入端具有檢線功能,可現場設為常閉檢線、常開檢線輸
入,應與無源觸點連接。
本模塊可采用電子編碼器完成編碼設置。當模塊本身出現故障時,控制器將產生報警并可將故障模塊的相關信
息顯示出來。

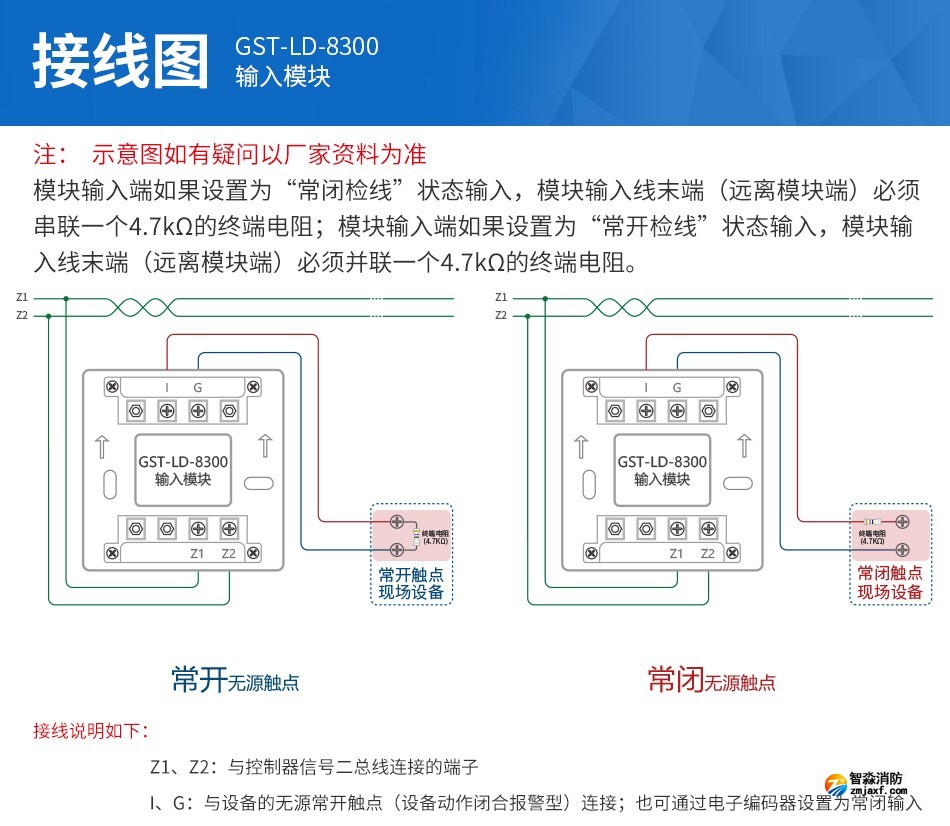

模塊與具有常開無源觸點的現場設備連接方法如圖所示。
海灣消防模塊接線圖

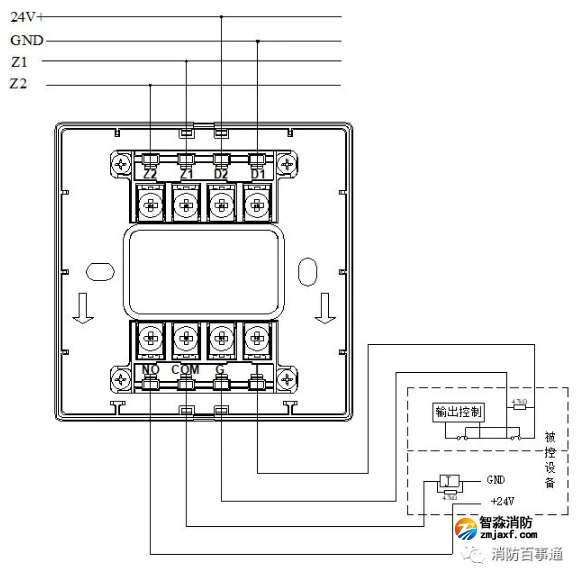

GST-LD-8301型輸入/輸出模塊用于現場各種一次動作并有動作信號輸出的被動型設備如:排煙閥、送風
閥、防火閥等接入到控制總線上。
本模塊采用電子編碼器進行編碼,模塊內有一對常開、常閉觸點。模塊具有直流24V電壓輸出,用于與繼
電器觸點接成有源輸出,滿足現場的不同需求。另外模塊還設有開關信號輸入端,用來和現場設備的開關觸點
連接,以便對現場設備是否動作進行確認。本模塊具有輸入、輸出具有檢線功能。應當注意的是,不應將模塊
觸點直接接入交流控制回路,以防強交流干擾信號損壞模塊或控制設備。
