廣播模塊接線端子圖、布線方法
文章來源:www.gdhenghong.com作者:海灣消防公司人氣:2502日期:2019-05-03 08:27:05
海灣GST-LD-8305揚聲器監視模塊結構特征、安裝與布線
模塊的外形尺寸及結構與 GST-LD-8305 型輸出模塊相同,安裝方法也相同,其對外端子示意圖如圖10-5:


其中:
Z1、Z2:信號總線輸入端,無極性。
ZC1、ZC2:正常廣播線輸入端子。
XF1、XF2:消防廣播線輸入端子。
SP1、SP2:與揚聲器連接的端子。
布線要求:Z1、Z2 可選用 RVS 雙絞線,截面積≥1.0mm2;正常廣播線 ZC1、ZC2,消防廣播線XF1、XF2 及揚聲器連接線 SP1、SP2 均采用 RV 線,截面積≥1.0mm2。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置,不能布設在同一穿線管或線槽內。
三、海灣GST-LD-8305揚聲器監視模塊應用方法

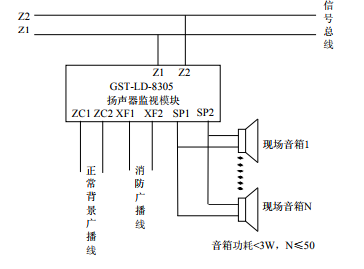

模塊在總線制消防廣播系統中的應用方法如圖 10-6 所示。

注意:
(1)由于揚聲器內部有電阻,不需要單獨的終端電阻。
(2)模塊上電初期會對揚聲器線路進行標定,需要保證揚聲器線路的穩定。大概 10s 左右。
(3)模塊上電時會對揚聲器線路標定,以后只檢測揚聲器丟失,不檢測揚聲器增加,所以每次揚聲器增加需要重新上電,控制器的復位指令無效。
(4)如果人為去掉揚聲器,也需要重新上電,否則模塊一直報故障,控制器復位命令無效。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.gdhenghong.com/
海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.gdhenghong.com/;海灣服務熱線:18910580194
