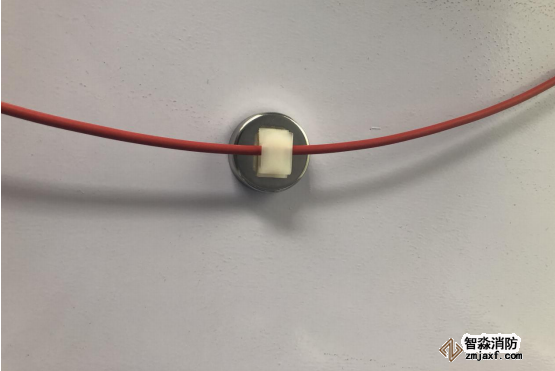

磁鐵夾具尺寸：直徑約 2.5cm

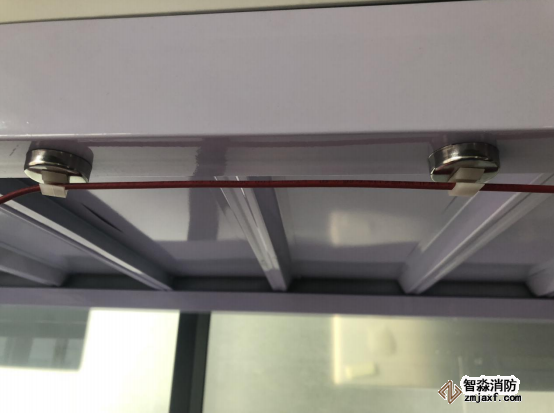

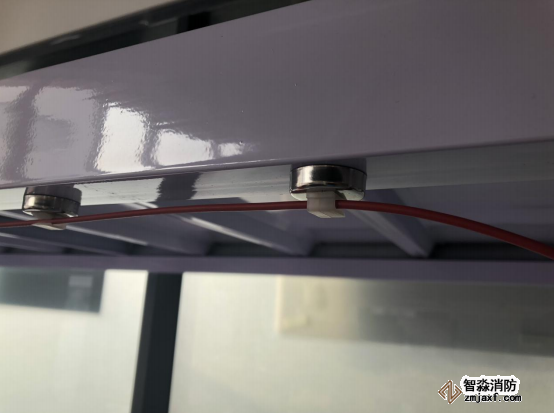

光纖敷設在貨架上，采用磁鐵夾具固定，磁鐵夾具在安裝使用時無需打孔、焊接固定，是強磁鐵固定，安裝方便，建議1-2米固定一個磁鐵夾具。安裝圖如下所示：

分布式光纖測溫系統光纖安裝要求：

(1)光纖牽引至DTS主機控制柜一端需預留至少10米，以便光纖與尾纖的熔接。

(2)光纖接頭處(或斷點處)的兩頭需各預留至少10米光纖，以便光纖在地面上的正常熔接。

(3)預留的光纖環應盤好，并固定,光纖的彎曲半徑不允許小于60mm。

(4)光纖安裝前，應核對光纖的長度，并根據電纜長度及連接的距離來選配光纖。光纖或其接頭避開交通要道和其它障礙物。

(5)敷設光纖前后，應對光纖外觀進行檢查;光纖應無破損。

(6)光纖接續盒必須固定。

(7)從汽車上卸載光纖最好使用叉車或吊葫蘆把光纖從車上輕輕放置地上。光纖從汽車上卸載時，宜使用平直木板放置在汽車平臺與地面之間，形成一個小于45º斜坡，用一繩子穿過光纖盤的中間孔，人在車上拉住繩子的兩端，使光纖盤順著木板斜坡勻速下滑。

卸載光纖時，嚴禁堆放、平放、嚴禁直接將光纖從高處垂直滾落下來，防止強烈沖擊光纖，造成損壞。

(8)光纖施工和布放定位時，不得彎折及形成90º直角彎。光纖的彎曲半徑應至少大于60mm，切忌光纖嚴重彎曲導致打“死扣”。

(9)光纖布置請參照提供的DTS光纖技術方案或布置系統圖，施工應在我公司指定的工程師指導下進行。

(10)放線注意事項

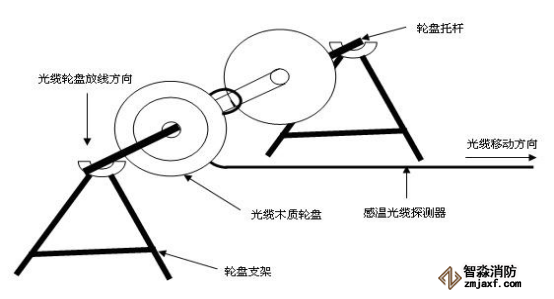

感溫光纖的放線工藝必須按上圖所示，在輪盤支架部位必須有一放線人員，按圖光纖輪盤放線方向均衡放線，另有一拖線人員按光纖移動方向并對照施工圖要求進行合理布線敷設。嚴禁杜絕以下放線現象;

感溫光纖探測器的放線工藝示意圖

1.嚴禁杜絕在輪盤支架部位無放線人員，只有拖線人員采用以感溫光纖來帶動光纖輪盤轉動的方式進行放線施工;

2.嚴禁杜絕下圖的放線現象，這樣易造成光纖內纖芯的損耗或破壞。

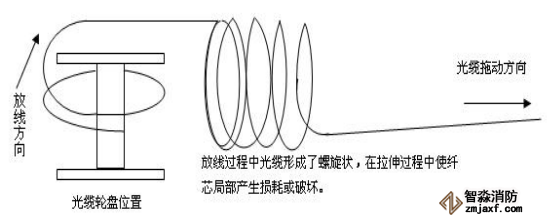

感溫光纖探測器的錯誤放線工藝示意圖

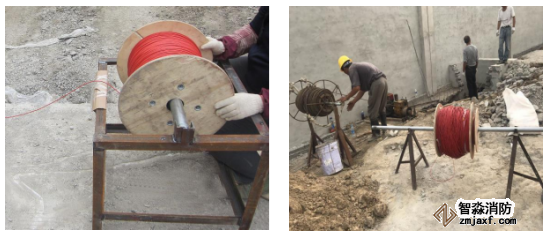

光纖敷設現場照片：
