一,結構特征、安裝與布線

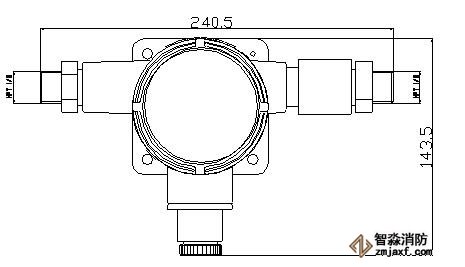

GST-BF003M型點型可燃?xì)怏w探測器外形示意圖如圖1- 64所示,接線端子示意圖如圖1- 65所示。
海灣GST-BF003M防爆點型可燃?xì)怏w探測器外形尺寸圖

海灣GST-BF003M防爆點型可燃?xì)怏w探測器接線端子圖

其中:
Z1、Z2:接可燃?xì)怏w報警控制器信號二總線,無極性
D1、D2:DC24V電源輸入端子,無極性
:探測器機殼保護地端子,可接屏蔽電纜屏蔽層
布線及安裝要求:
GST-BF003M型點型可燃?xì)怏w探測器安裝方式有兩種,一種是安裝到鋼管上,另一種是安裝到墻上。當被探測氣體比空氣重時,探測器應安裝在低處;反之,則應安裝在高處。在室外安裝時應加裝防雨罩,防止雨水濺濕探測器。

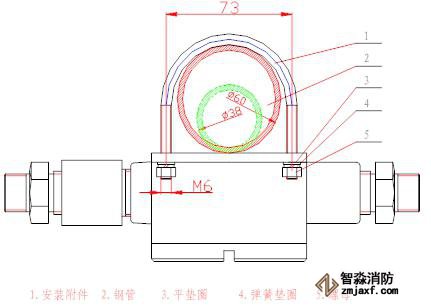

(1) 鋼管安裝
利用安裝附件、兩個φ6彈墊、兩個φ6平墊和兩個M6螺母將探測器安裝到鋼管上,鋼管適用直徑為φ38~φ60,安裝方式見圖1- 66。
(2) 墻上安裝
利用三個M6´60的膨脹螺栓將探測器安裝到墻上,安裝尺寸見圖1- 64。
海灣GST-BF003M防爆點型可燃?xì)怏w探測器安裝方式圖

GST-BF003M點型可燃?xì)怏w探測器必須與GST系列可燃?xì)怏w報警控制器相連構成可燃?xì)怏w監測報警系統,連接探測器和GST系列可燃?xì)怏w報警控制器的電纜應使用阻燃銅芯多股導線的電纜,在1區和2區,線芯截面均應不小于1.0mm2,電纜外徑為f8mm~f10mm,所用電纜還應符合使用環境的其他要求,如耐熱、耐腐蝕、防火等,在危險場所,電纜線需用金屬管或塑料管做外防護管。無特殊要求時,可使用RVVP4´1.0,外徑為f10mm的屏蔽電纜。線路走向等都應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭,在特殊情況下,電纜線必須安設中間接頭時,只允許在2區內采用相應的防爆接線盒(BHD51-3/4B型)加以保護,方可進行中間連接。
確認本探測器是否需要串聯使用,如是串聯使用須雙向接線時,將電纜線按以上方法從探測器另一端接入并按相同方法旋緊各部件;如本探測器不需要串聯雙向接線時,探測器另一接線端必須用防爆堵頭(備附件)旋牢。
二,系統應用

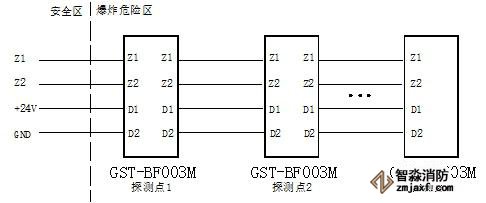

GST-BF003M點型可燃?xì)怏w探測器可以和海灣公司的可燃?xì)怏w報警控制器配接構成可燃?xì)怏w報警監控系統,控制器可以為探測器提供DC24V電源。控制器必須放置在安全區。具體接線方法如圖1- 67所示。
