海灣樓層顯示器火災顯示盤GST-ZF-500Z_安裝接線圖
海灣樓層顯示器火災顯示盤GST-ZF-500Z_安裝接線圖
一、GST-ZF-500Z總線型火災顯示盤的性能特點:
1、樓層或獨立防火區內的火災報警顯示裝置
2、占用1個總線點,編碼范圍1-242,支持電子編碼器編碼
3、可替代GST-ZF-101/GST-ZF-500火災顯示盤產品賣點:
a、接口簡單——接入消防二總線,安裝成本降低十分之一以上
b、智能提示——自動識別并顯示報警源(來自手動報警按鈕或探測器)
c、功耗低——最大功率相比下降一半以上,更加節能省電
d、過壓保護——輸入端耐壓AC650V,避免誤操作的嚴重后果
e、消音人性化——支持現場或聯動控制器遠程消音,操作靈活
f、顯示多樣化——支持全部火警/用戶設定/相鄰樓層等顯示方式
g、安裝方便——增加安裝對位標識,減少限位卡鉤,電源蓋換成橡膠塞
二、GST-ZF-500Z總線型火災顯示盤的外觀與配置
型號:GST-ZF-500Z
功耗:靜態功耗≤0.36W,最大功耗≤1.2W
顯示區域:全部火警+用戶設定+相鄰樓層
標準二級漢字庫:有
顯示容量:可跨回路顯示,120條火警信息
顯示方式:漢字信息
通訊方式:消防二總線,無極性
消音功能:現場+遠程
三、GST-ZF-500Z總線型火災顯示盤的安裝與布線
安裝方式:壁掛式安裝
接地線:不需要
線制:四線制,2線無極性電源+2線無極性消防總線

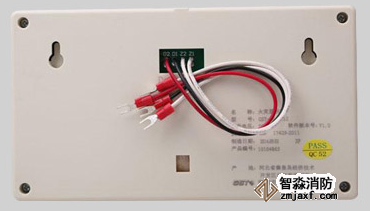

GST-ZF-500Z總線型火災顯示盤接線端子圖

電源線/通訊線防接錯功能:有
