電路“干接點”、“濕接點”在消防線路中的應用

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：3183日期：2020-07-11 06:20:31

干接點的定義：

無源開關；具有閉合和斷開的2種狀態；2個接點之間沒有極性，可以互換。

常見的干接點信號有：

1）各種開關如：限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等；

2）各種按鍵；

3）各種傳感器的輸出，如：環境動力監控中的傳感器：水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器；

4）繼電器、干簧管的輸出。

濕接點的定義：

有源開關；具有有電和無電的2種狀態；2個接點之間有極性，不能反接；

常見的濕接點信號有：

1）如果把以上的干接點信號，接上電源，再跟電源的另外一極，作為輸出，就是濕接點信號；工業控制上，常用的濕接點的電壓范圍是DC0～30V，比較標準的是DC24V；AC110～220V的輸出也可以是濕接點，盡管這樣做比較少；

2）把TTL電平輸出作為濕接點，也未嘗不可；一般情況下，TTL電平需要帶緩沖輸出的，例如：7407、245、244等，與VCC等構成回路；244、245也可以跟gnd構成回路；才能驅動遠方的光耦。

3）NPN三極管的集電極輸出和VCC；

4）達林頓管的集電極輸出和VCC；

5）紅外反射傳感器和對射傳感器的輸出；

干接點的優點：

1）隨便接入，降低工程成本和工程人員要求，提高工程速度

2）處理干接點開關量數量多

3）連接干接點的導線即使長期短路既不會損壞本地的控制設備，也不會損壞遠方的設備

4）接入容易，接口容易統一

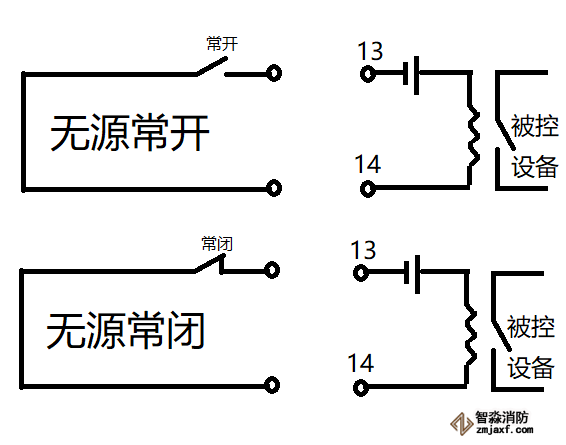

無源信號（干接點），分為兩種，無源常開和無源常閉，如下圖：

特點：不帶電源，有一定容量的，消防系統中一般能承受DC30V/1A的電流，所以一般是接入到消防模塊中。

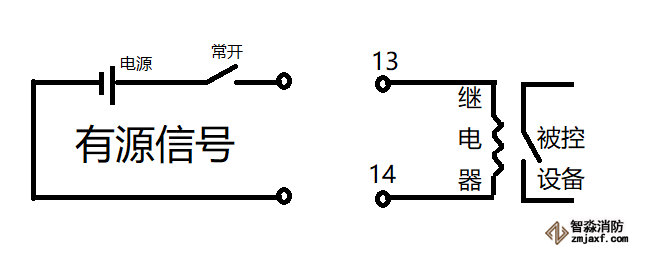

有源信號（濕接點），由電源加上一個開關組成如下圖：

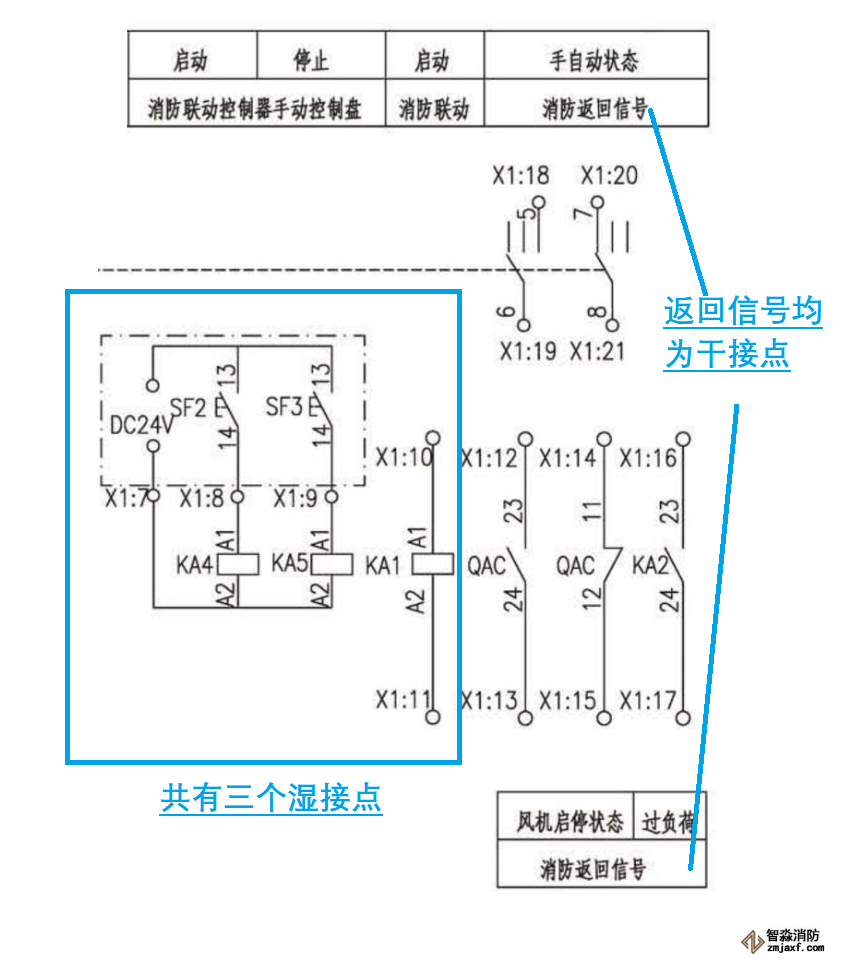

消防聯動控制器向消防泵控制柜發出的信號:（濕接點）

聯動觸發信號(自動啟動，總線) 和手動控制信號(手動啟、停，專線)，兩種信號均為DC24V有源觸點，消防信號中間繼電器設于消防水泵控制箱內，滿足GB50116-2013第4.1.1條，4.1.3條。

消防聯動控制器接收的消防泵控制柜發出的信號:（干接點）

水泵的運行、故障信號，以無源觸點形式發出，通過總線模塊返回。

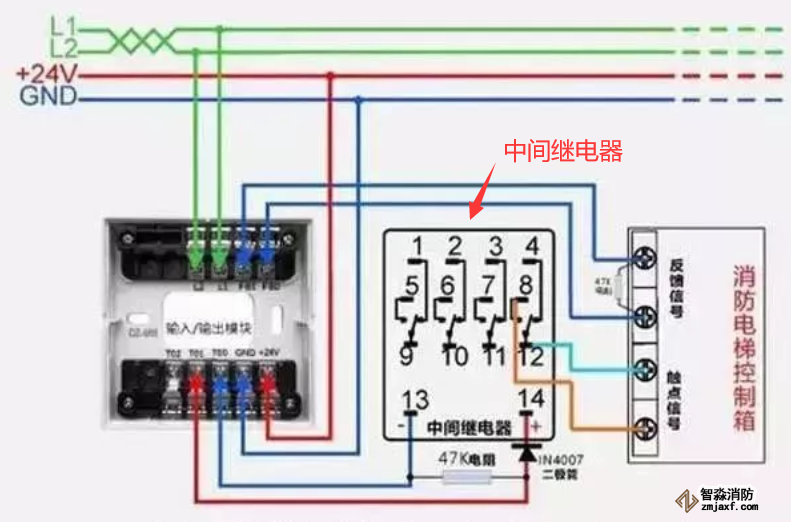

（濕接點實物實例圖）

特點：

被接設備接入端無電壓，接入繼電器的13、14腳。

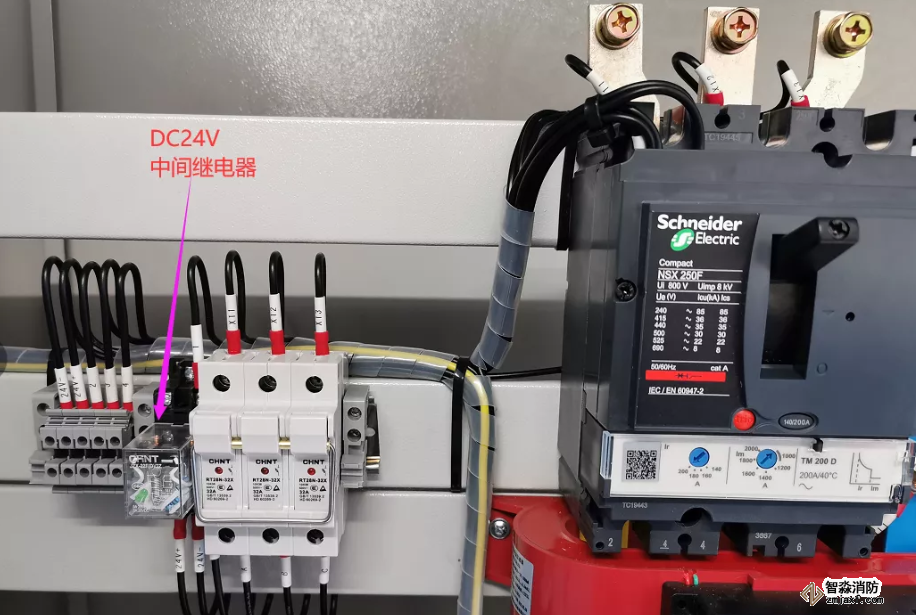

（干接點實物實例圖）
