海灣消防JTW-ZCD-G3N溫感與DZ-02底座配套使用
文章來源:www.gdhenghong.com作者:海灣消防公司人氣:1390日期:2019-05-03 08:53:21
JTW-ZCD-G3N點型感溫火災探測器結構特征與工作原理

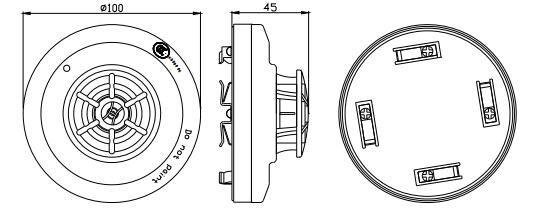

1.探測器外形示意圖如圖1所示。
1.探測器外形示意圖如圖1所示。
2.工作原理
JTW-ZCD-G3N點型感溫火災探測器采用熱敏電阻作為傳感器,傳感器輸出信號經過電壓變換后輸入到單片機,單片機利用智能算法進行信號處理。當單片機檢測到火警信號后,向控制器發出火災報警信息,并通過控制器點亮火警指示燈。

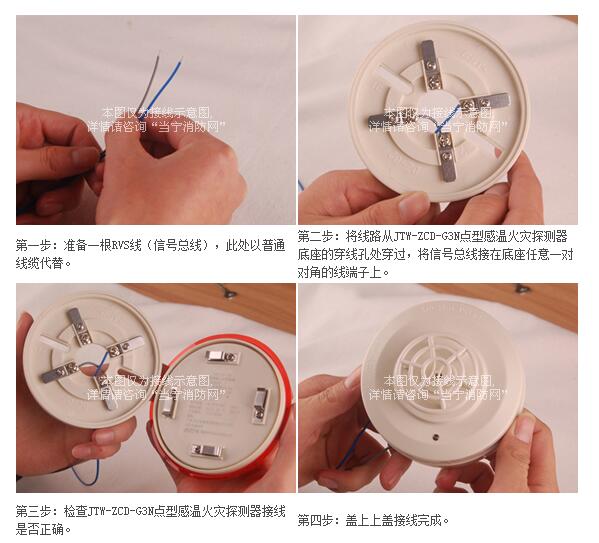

五、JTW-ZCD-G3N點型感溫火災探測器現場接線摸擬圖:
JTW-ZCD-G3N點型感溫火災探測器 JTW-ZCD-G3N點型感溫火災探測器
第一步:準備一根RVS線(信號總線),此處以普通線纜代替。
第二步:將線路從JTW-ZCD-G3N點型感溫火災探測器底座的穿線孔處穿過,將信號總線接在底座任意一對對角的線端子上。
JTW-ZCD-G3N點型感溫火災探測器 JTW-ZCD-G3N點型感溫火災探測器
第三步:檢查JTW-ZCD-G3N點型感溫火災探測器接線是否正確。
第四步:蓋上上蓋接線完成。
