海灣技術交流|水利工程的消防電氣設計要求

水利工程是國家重要的基本建設項目之一，能否安全運行是關系到國計民生的大事。為確保工程建成投產后，盡可能減少火災事故的發生，需在工程設計中貫徹“預防為主、防消結合”的消防工作方針。具體到消防電氣設計方面，又有哪些基本的要求呢？

1、消防用電設備應按不低于二級負荷供電。

2、消防用電設備應采用獨立的雙回路供電，并應在其末端設置雙電源自動切換裝置。

3、消防應急照明、疏散指示標志，可采用直流系統或應急燈自帶蓄電池作備用電源；若采用直流系統供電，其連續供電時間不應少于30min；若采用應急燈自帶蓄電池供電，其連續供電時間不應少于60min。

1、室內主要疏散通道、樓梯間、消防電梯及安全出口處均應設置消防應急照明及疏散指示標志。

2、疏散照明的照度應符合下列規定：

（1）疏散走道的地面最低水平照度不應低于1.0Lx；

（2）人員相對集中場所內的地面最低水平照度不應低于3.0Lx；

（3）樓梯間內的地面最低水平照度不應低于5.0Lx。

3、疏散指示標志應設置在明顯部位，走道及其轉角處宜設置在距地面高度1.0m以下的墻面上或走道地面，其間距不宜大于20m。

1、大中型水力發電廠、泵站、水閘及其通航設施等水利工程，應設置火災自動報警系統。系統設計應符合現行國家標準《火災自動報警系統設計規范》GB 50116的規定。

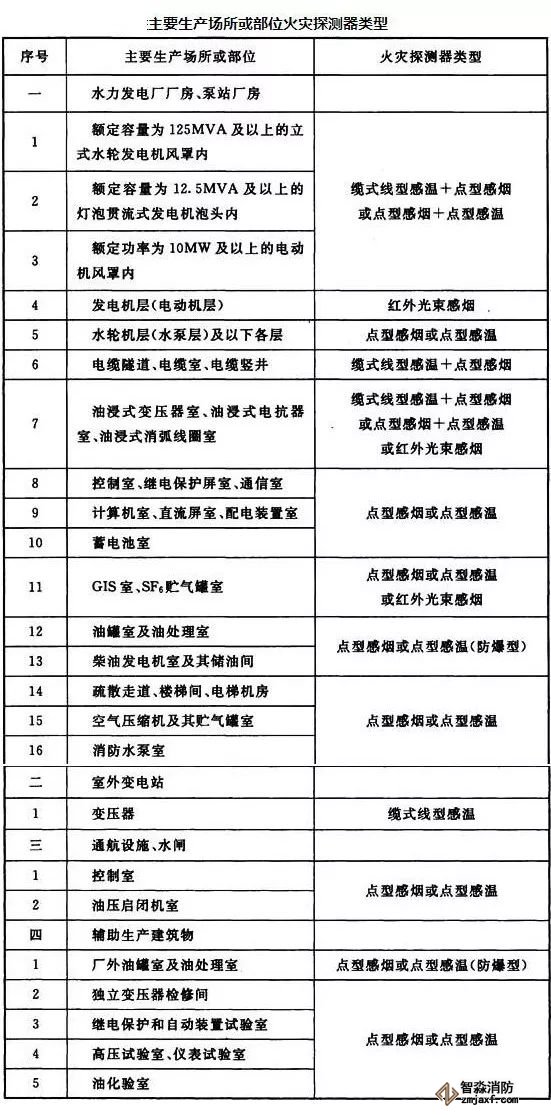

2、主要生產場所或部位應設置火災探測器?；馂?zāi)探測器類型可按下表的規定進行配置。

3、采用的火災集中報警控制裝置應預留與工程計算機監控系統和視頻監視系統的輸出接口。

4、消防控制屏宜設置在控制室。

5、設備的選擇應符合下列規定：

（1）根據火災特點和使用環境選用火災自動報警系統設備。設備在強電磁干擾、油霧或潮濕環境中應能長期正常工作；

（2）主廠房各層各機組段及副廠房的主要通道、出口處應至少設置1個手動火災報警按鈕，按鈕可結合消火栓配置；

（3）手動火災報警按鈕應設置在明顯和便于操作的部位，且應有明顯的標志。

6、供電電源設計應符合下列規定：

（1）系統應設置主電源和備用電源；

（2）主電源應采用廠用電系統提供的交流220V專用消防電源；

（3）備用電源應采用廠內直流系統或火災集中報警控制裝置內的專用蓄電池組；

（4）采用專用蓄電池組時，火災控制器應采用單獨的供電回路，并應保證在系統處于最大負載時不影響報警控制器的正常工作。

7、布線設計應符合下列規定：

（1）系統的傳輸線路應采用阻燃型銅芯導線或銅芯電纜；

（2）系統的傳輸線路應采用穿金屬管、阻燃硬質塑料管或封閉式線槽保護；

（3）火警總線應采用抗電磁干擾的導線；

（4）系統傳輸線路應與動力電纜分開布置。

8、火災報警系統接地應接入水利工程的公共接地網，接地電阻值應按公共接地網接地電阻值確定，且不大于4Ω。

防雷設計應符合現行國家標準《建筑物防雷設計規范》GB 50057和《交流電氣裝置的過電壓保護和絕緣配合設計規范》GB／T 50064的規定。接地設計應符合現行國家標準《交流電氣裝置的接地設計規范》GB／T 50065的規定。
