你必須了解的12種常見消防閥門大匯總

文章來源：www.gdhenghong.com作者：海灣消防公司人氣：1609日期：2019-08-14 08:27:46

知識點匯總

一、截止閥類：主要用于截?cái)嗷蚪油ń橘|(zhì)流

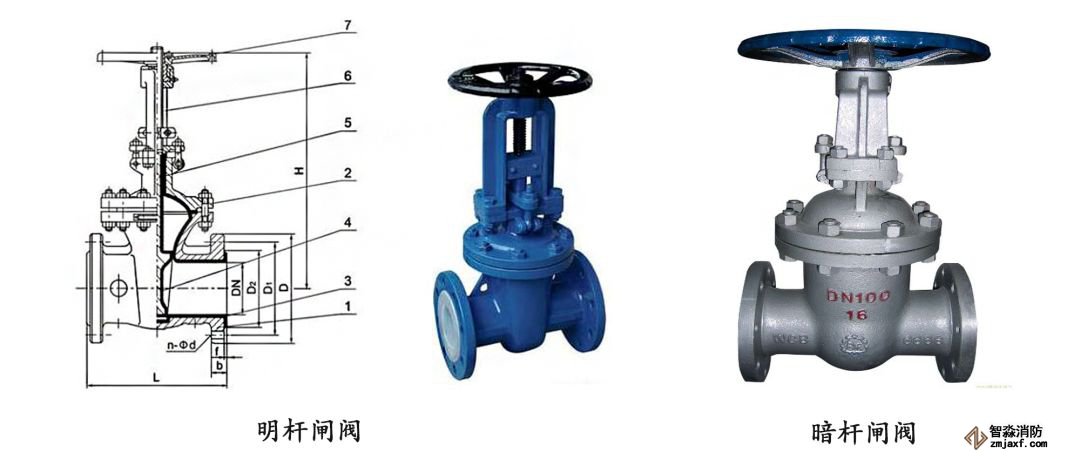

閘閥	明桿	工作原理：閥體內部有閘板啟閉件，閘板的運動方向與流體方向相垂直，由于可以像水閘一樣將水阻斷，故名閘閥
		適用范圍：消防水泵出水管、吸水管；穩壓泵的出水管、吸水管；消防給水管網
		補充說明：明桿閘閥旋桿外露，開閉程度比較直觀，但旋桿亦被腐蝕
	暗桿	工作原理：同明桿閘閥
		適用范圍：消防水泵吸水管；消防給水管網
		補充說明：相對于明桿閘閥，暗桿閘閥旋桿不外露，開閉程度不直觀，適用于隱蔽工程

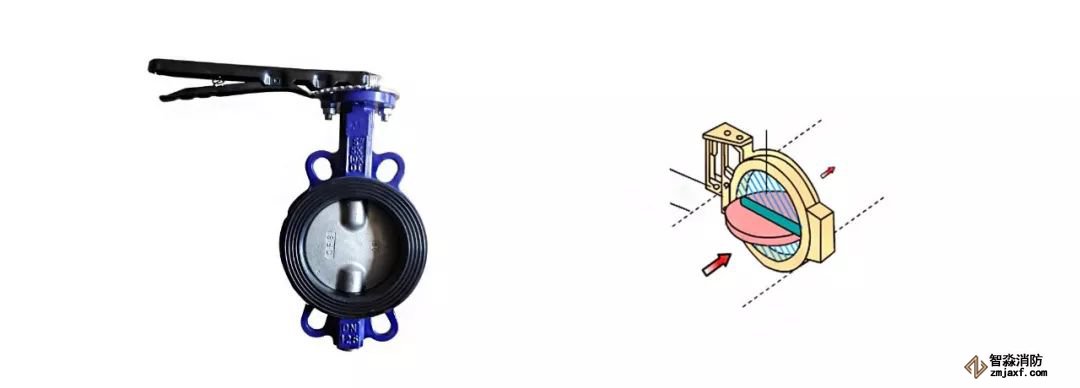

蝶閥		工作原理：關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥。
		適用范圍：消防水泵出水管、吸水管；室內架空管道。
		補充說明：蝶閥的適用性與閘閥相似，部分條文對其要求有自鎖功能。

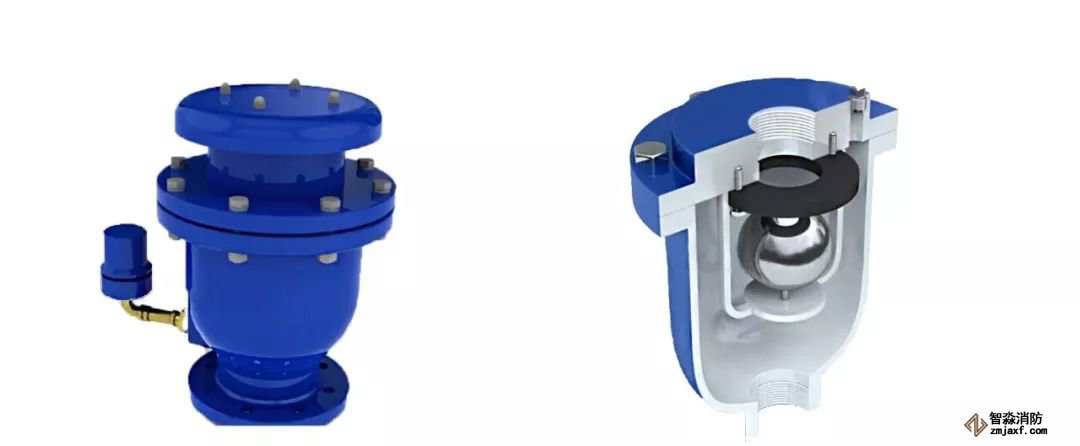

排氣閥		工作原理：當系統中有氣體溢出時，氣體會順著管道向上走，最終聚集在系統的最高點，而排氣閥一般都安裝在系統最高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。
		適用范圍：自動噴水滅火系統；干式消火栓；干式消防豎管。
		補充說明：干式系統、預作用系統及干式消火栓系統設置快速排氣閥，同時設有相應的電動閥。

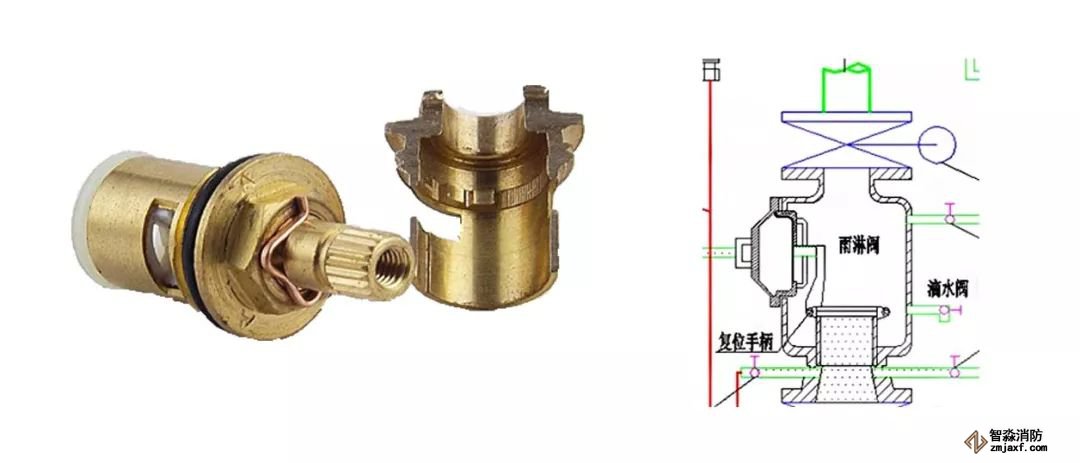

自動滴水閥		工作原理：雨淋報警閥系統側閥體上安裝自動滴水閥（干式報警閥安裝在報警管路通過三通與報警管路分流），平時供水側滲漏到系統側的水經滴水球閥自動排出，滅火時滴水球閥自動關閉。
		適用范圍：干式、預作用、雨淋自動噴水滅火系統。
		補充說明：與排氣閥有類似之處，特點是低壓開啟排水，高壓自動關閉。

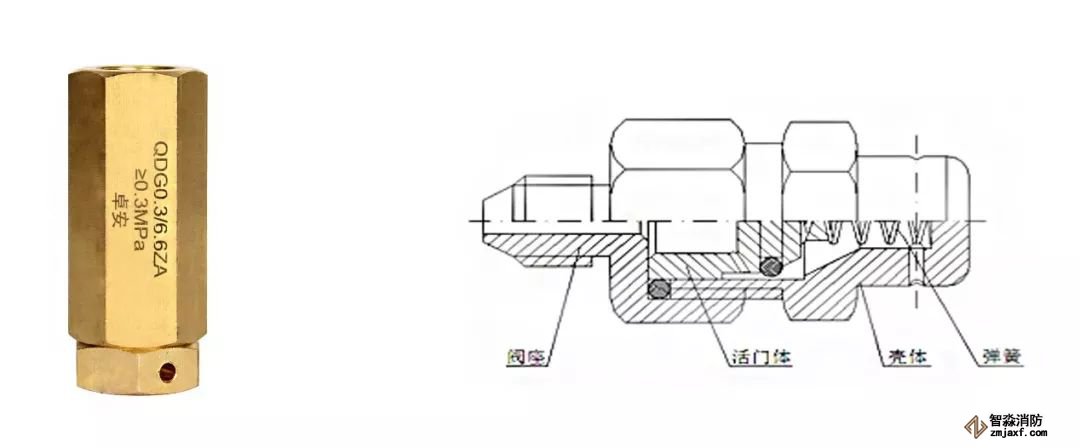

低泄高封閥		工作原理：為了防止系統由于驅動氣體泄漏的累積而引起系統的誤動作而在管路中設置的閥門。
		適用范圍：氣體滅火系統。
		補充說明：安裝在系統啟動管路上，正常情況下處于開啟狀態，只有在進口壓力達到設定壓力時才關閉，其主要作用是排除由于氣源泄漏積聚在啟動管路內的氣體。

二、調節閥類：主要用于調節介質的壓力、流量等

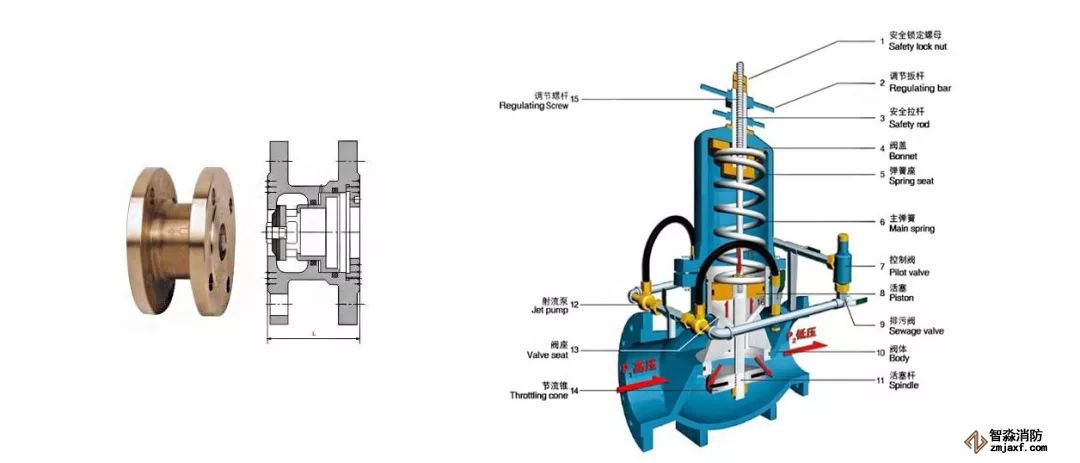

減壓閥	比例式	工作原理：減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。比例式是利用閥體內部活塞兩端截面積不同產生的壓力差，改變閥后的壓力達到減壓的目的。
		適用范圍：消火栓栓口超壓；減壓閥分區供水；串聯減壓第一級。
		補充說明：宜垂直安裝。

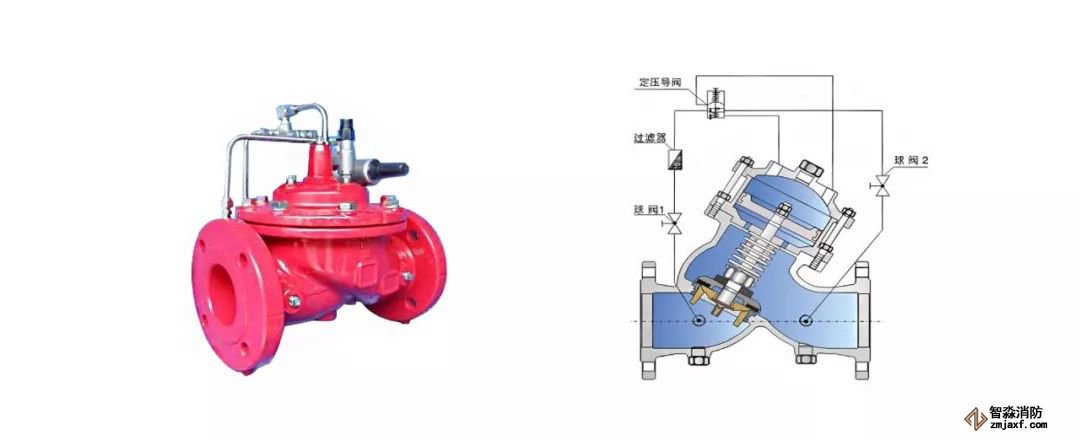

	先導式	工作原理：采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定適用范圍內。
		適用范圍：消火栓栓口超壓；減壓閥分區供水超過1.20MPa時；串聯減壓第二級，閥前后壓力差宜≤0.40Mpa。
		補充說明：宜水平安裝。

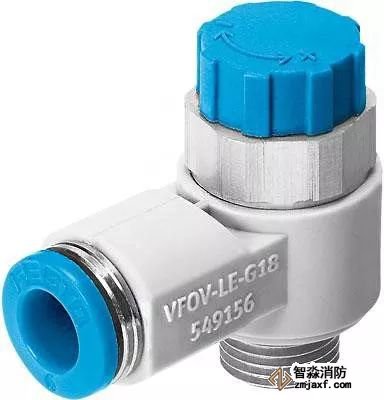

節流閥		工作原理：節流閥是通過改變節流截面或節流長度以控制流體流量的閥門。
		適用范圍：消火栓、報警閥組。
		補充說明：用于調節流量壓力，了解即可。

三、止回閥類：用于阻止介質倒流

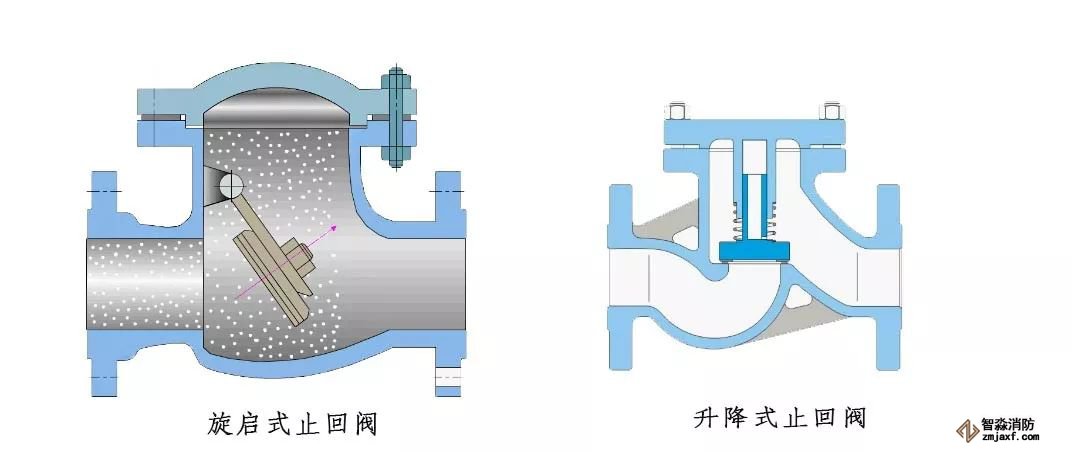

止回閥		工作原理：啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。
		適用范圍：消防水泵出水管、高位消防水箱出水管、穩壓泵出水管、水泵接合器等位置。
		補充說明：包括了消聲止回閥和水錘消除止回閥，它們是在閥體內部設置了一些減輕閥門關閉時閥瓣撞擊的聲音的措施以及水錘消除措施。

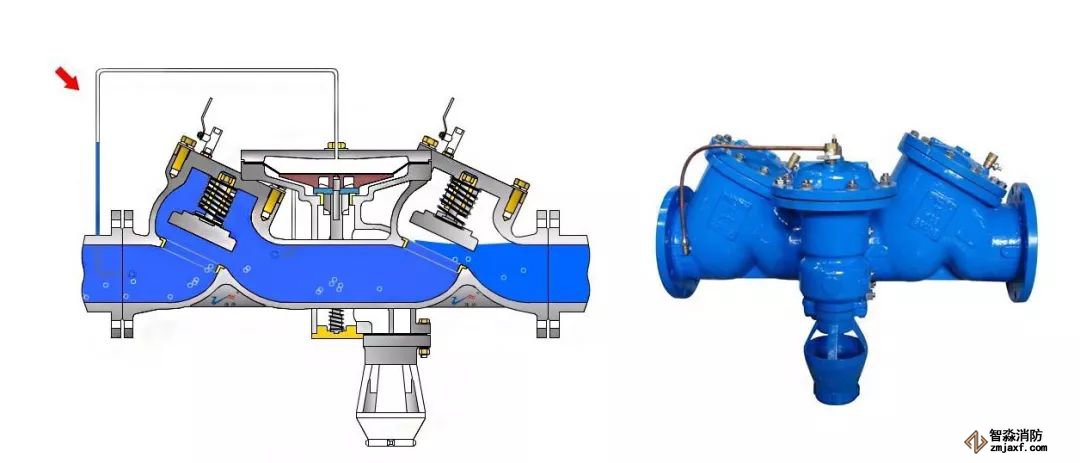

倒流防止器		工作原理：倒流防止器是由兩個隔開的止回閥和一個安全泄水閥組合而成的一個閥門裝置。
		適用范圍：從市政管網抽水的消防水泵出水管；分區供水串聯水泵出水管；室外消火栓的給水引用管；消防水由生產生活水管網供水時的引入管；
		補充說明：可以看成加強型的止回閥，主要作用防止水的倒灌?？梢蕴娲够亻y，反之則不可替代。

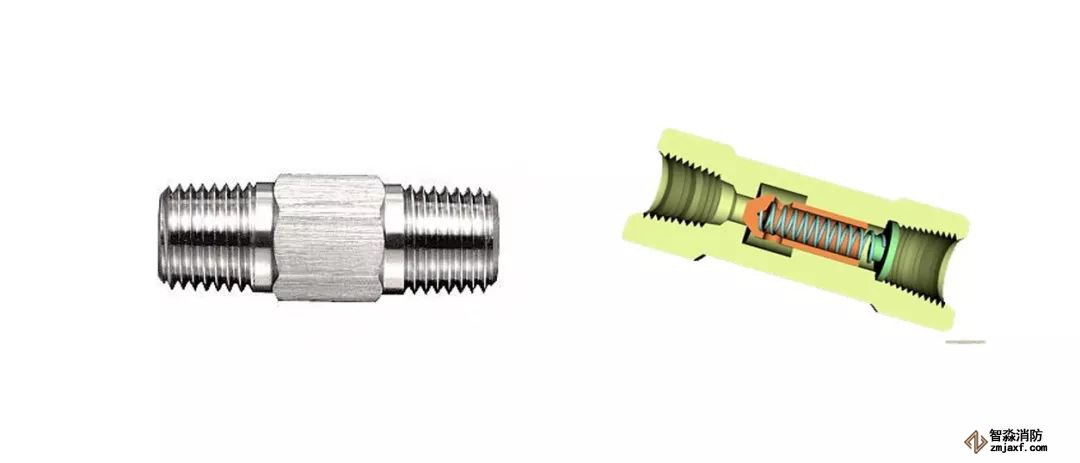

單向閥		工作原理：止回閥的一種，分為液流和氣流。
		適用范圍：適用于氣體滅火系統。
		補充說明：與止回閥功能相同，保證介質單向流動。

四、安全閥類：用于超壓安全保護

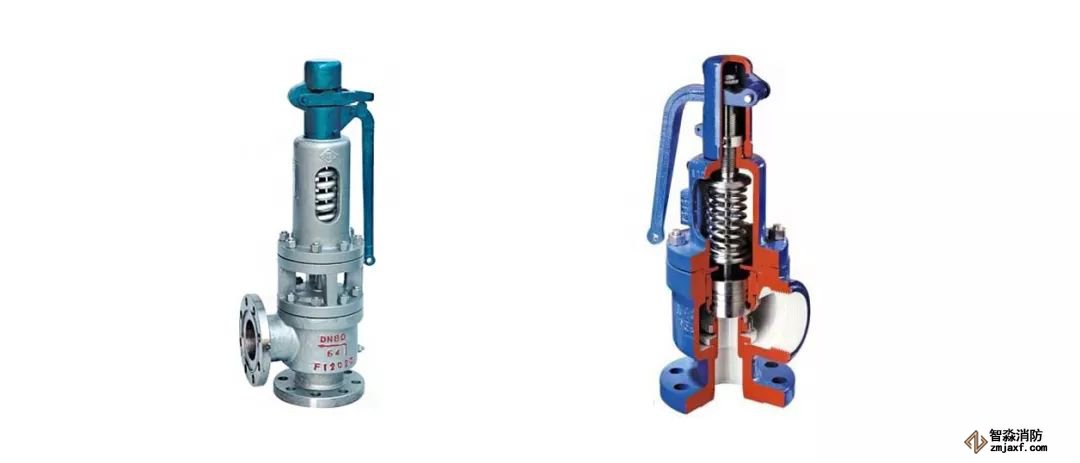

安全閥		工作原理：安全閥是啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值的特殊閥門。
		適用范圍：分區供水減壓閥后；水泵接合器；高壓水泵出水管；氣體滅火系統、干粉滅火系統、泡沫消防系統中的壓力儲罐。
		補充說明：安全閥設置的位置及要求是考試的重點。

泄壓閥		工作原理：安全閥的一種。
		適用范圍：多用于氣體滅火系統和自動噴水滅火系統中。
		補充說明：主要記憶安全閥，泄壓閥了解即可。
