建筑電氣消防設計主要包括三個方面，即火災自動報警、消防聯動控制和消防設備配電。在此，與大家一起談幾點對消防電氣設計的認識和體會，共同探討。

電氣消防設計應嚴格按照《建筑設計防火規范》(GB50016-2014)和《火災自動報警系統設計規范》（GB50116-2013）等的要求進行。電氣消防和給排水及空調專業聯系得非常密切，因此，設計前和設計中，必須經常與這兩個專業有良好的溝通，才能確保設計的準確和避免重復更改。

根據《火災自動報警系統設計規范》的有關條文，確認火災后，應能切斷有關部位的非消防電源。為此，在通常設計中，一般將普通照明也一并切除。

然而，照明是在緊急情況下保持人心穩定的重要因素。由于應急及誘導照明的照度與普通照明比，相差懸殊，突然切除普通照明，僅靠應急及誘導照明，仍有可能造成人群驚慌與混亂，尤其是人員密集的場所，如商場、影劇院、機場車站等。

因此，為既保證有序安全地疏散人群，又保證消防隊員的安全，在火災確認后，著火層的普通照明不應立即切除，而應延時一段時間后再切除。延時時間可根據場所性質、面積大小、可能的人流密度等因素來確定。需要說明的是，這里筆者強調的是普通照明不要人為的立即切除，但也無需力保。因?yàn)槠洚吘共皇窍涝O(shè)備；也不同于上述的客梯迫降，即便在疏散階段，普通照明也不是必須的，按規范設置的應急及誘導照明已能滿足疏散照明要求，只是在疏散階段，對穩定人心，普通照明有比無好。并且，當人員基本疏散完畢時，普通照明必須切除。

另外，為確保用電安全及防止通過電氣設備、線路擴大火勢，普通照明的配電導線應采用阻燃型，并應嚴格按有關消防規范敷線，同時其配電回路應設置漏電保護。當然對賓館、辦公樓的走道等普通照明與應急及誘導照明的照度相差不十分大的場所，在火災確認后，普通照明可立即切除，但應適當增加應急及誘導照明的數量，以盡量減少照度差所造成的人心恐慌。

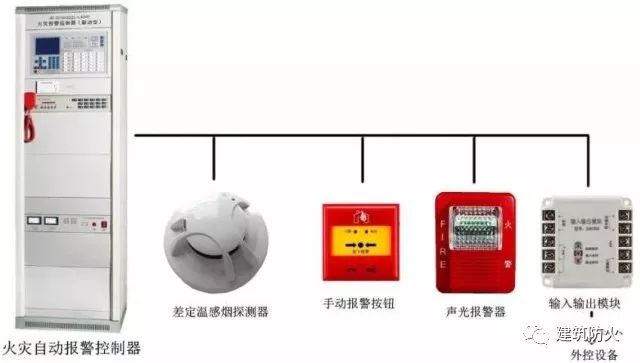

在火災自動報警系統的設計中，工作量最大的是各種探測器的布置。應根據不同的場所，選定與之相應的探測器，確定好各種探測器的位置，手動報警按鈕除了滿足“從一個防火分區內的任何位置到最鄰近的一個手動報警按鈕的距離不應大于30米”外，另外應注意將其安裝在明顯和便于操作的部位。

有些同志提出將手動報警按鈕與消火栓按鈕相互替代，這種觀點是不對的。因?yàn)槿魏伟l(fā)現火情者，均可通過手動報警按鈕向火災報警器發出報警信號；而消火栓按鈕是供消防人員或想使用消火栓滅火者使用，消火栓按鈕按下后，應立即啟動消防水泵。消火栓按鈕兼有報警功能，而手動報警按鈕只有報警功能，不能啟動消防水泵，手動報警按鈕不能代替消火栓按鈕。

火災自動報警系統的設備（如信號模塊，控制模塊等）需要安裝在自動噴水系統設備附近時，應做好防水、防潮措施。開啟雨淋報警閥有兩種控制方式：

a.由滅火系統保護區內就近的感煙、感溫探測器組成與門，當二者均動作后，通控制電路開啟雨淋報警閥，并返回動作信號；

b.由噴水滅火系統保護的防火分區內任意火災探測器報警，確認火災后，由火災自動報警控制器發出控制信號至輸人輸出模塊，開啟雨淋報警閥，并返回動作信號，從報警可靠性考慮宜采用第二種控制方式。濕式報警閥壓力開關的接點和消防控制室手動按鈕應直接延時起泵，在無消防控制室的工程中，應把濕式報警閥壓力開關的接點線路直接引至濕式噴水滅火系統噴淋泵的控制箱內，實現直接延時起泵和顯示信號的功能，在有消防控制室的工程中，消防控制室內應設手動聯動控制臺，將壓力開關的接點線路引至控制臺，經轉換后實現自動和手動直接控制噴淋泵，并顯示信號。

有人認為有管網氣體滅火應在保護區現場啟動，而消防聯動控制臺上只要求顯示氣體滅火系統的工作、故障狀態即可。這種方式不可取，因?yàn)楸Ｗo(hù)區現場無人值班時，只有在消防控制室的控制才是最及時的。

無管網型的自動氣體滅火裝置，規范沒有規定其與火災自動報警系統的聯動控制，如果進行此滅火裝置的聯動控制，應從滅火柜的報警控制器引出報警及聯動信號至消防控制室的聯動控制臺。這樣，在消防控制室不但可以顯示此滅火器及其保護區的狀態，同時，也能進行自動和手動控制此滅火裝置。

防煙和排煙系統中，在電動防火閥處設控制模塊。經火災報警后開啟相應防煙分區內的加壓送風口或排煙口的電動防火閥，關閉有關部位的空調送風系統，并返回動作信號。聯動控制臺與防煙和排煙風機控制箱之問應設多線制聯動控制線，以便在聯動控制臺能自動和手動控制防煙和排煙風機的啟停，顯示風機狀態信號和消防供電電源的工作狀態?？照{(diào)送風系統亦如此，在火災報警后，用控制模塊分別關閉相應部位送風管道上的電動防火閥，并關閉空調送風機。

確認火災后，聯動控制臺控制消防電梯和客梯停于首層，在首層設有消防電梯的緊急迫降按鈕，消防電梯的聯動線，可并聯接在消防電梯緊急迫降按鈕的迫降控制返回信號接點上，通過該接點信號控制消防電梯停于首層。

防火卷簾兩側設感煙、感溫探測器兩組，其任一組感煙探測器動作后，報警總線上的控制模塊控制防火卷簾降至距地面1.8m處，感溫探測器動作后，防火卷簾下降到底。作為防火分區分隔的防火卷簾，當任一側防火分區內火災探測器動作后，防火卷簾應一次下降到底。防火卷簾兩側都應設置手動控制按鈕，在探測器誤動作后，能強制開啟防火卷簾，當防火卷簾旁設有水幕噴水系統保護時，應同時啟動水幕電磁閥和雨淋泵。

在消防過程中，如果外電源突然中斷供電，全自動應急柴油發電機組將帶著所有正在使用的消防用電設備自動起動。而發電機的功率特性只允許最多帶 50％左右的負荷起動。如果不采取措施，發電機組很可能會熄火，發不出電來，解決方法是使消防設備分批起動。但如果應急發電機組容量是按平時負荷選用，容量比消防負荷大一倍以上，也可不分批延時起動。

兼供防火卷簾的樹干式應急照明電源容量的計算，應取此回路中所有應急照明負荷加上電動機功率最大一組防火卷簾的負荷。因?yàn)楦鱾€(gè)防火卷簾不會在同一時間內下降，而且防火卷簾動作時間很短。

由共同的裙樓和地下層及若干的塔樓組成的大型民用建筑，這種建筑的最大消防負荷計算應該是：各種共用的消防泵為必然負荷，必須計入；而消防風機、消防電梯及應急照明則宜以每個塔樓連同以該塔樓為核心劃歸該塔樓的裙樓和地下室的部分為一個計算單元，分別計算出各自所屬的消防負荷，取其中兩個位置相鄰而相加后負荷最大者再與消防泵等必然負荷相加，以此計算出整座建筑的最大消防負荷。

在工程中對非消防電源的切除，最好是利用低壓斷路器的附件即分勵脫扣器。但隨著低壓斷路器型號和框架電流的不同，其分勵線圈在分勵脫扣時所需的電流不同。為了聯動的簡便和有選擇性的切除，一般情況下，我們可在配電所（室）的低壓出線開關或在每層的主配電箱上切除非消防電源，而這些地方所選用的低壓斷路器的框架電流比較大，其配套的分勵脫扣器所需電流也比較大。如直接采用消防聯動回路的直流24v電源來驅動低壓斷路器的分勵脫扣器是不太安全的，尤其是當同一配電箱內有數個需同時分勵的低壓斷路器時，因?yàn)榉謩?lì)電流實在太大，消防聯動回路的24v電源未必能滿足要求。因此，還是應將分勵線圈接在 220v或380v的電路里比較可行。
