TD230交流浪涌保護器
文章來源:www.gdhenghong.com作者:海灣消防公司人氣:1621日期:2019-05-04 07:58:41

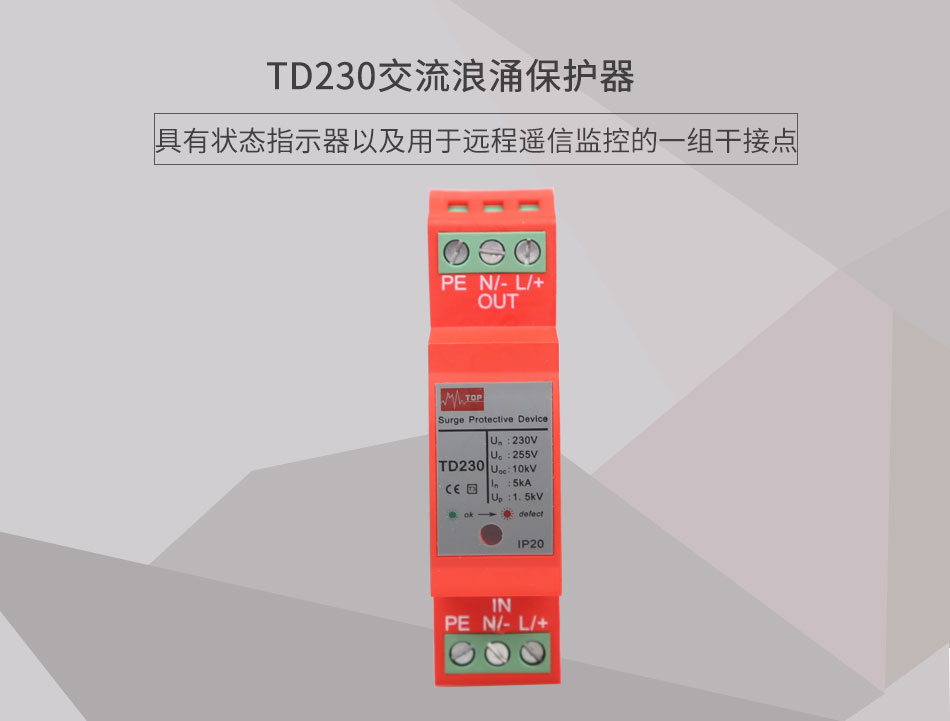

一、TD230交流浪涌保護器概述
TD230交流浪涌保護器是按GB18802.1-2002和YD/T1235-2002設計,經過III級測試的用于單項交流電源線路保護的模塊式電涌保護器,具有狀態指示器以及用于遠程遙信監控的一組干接點。

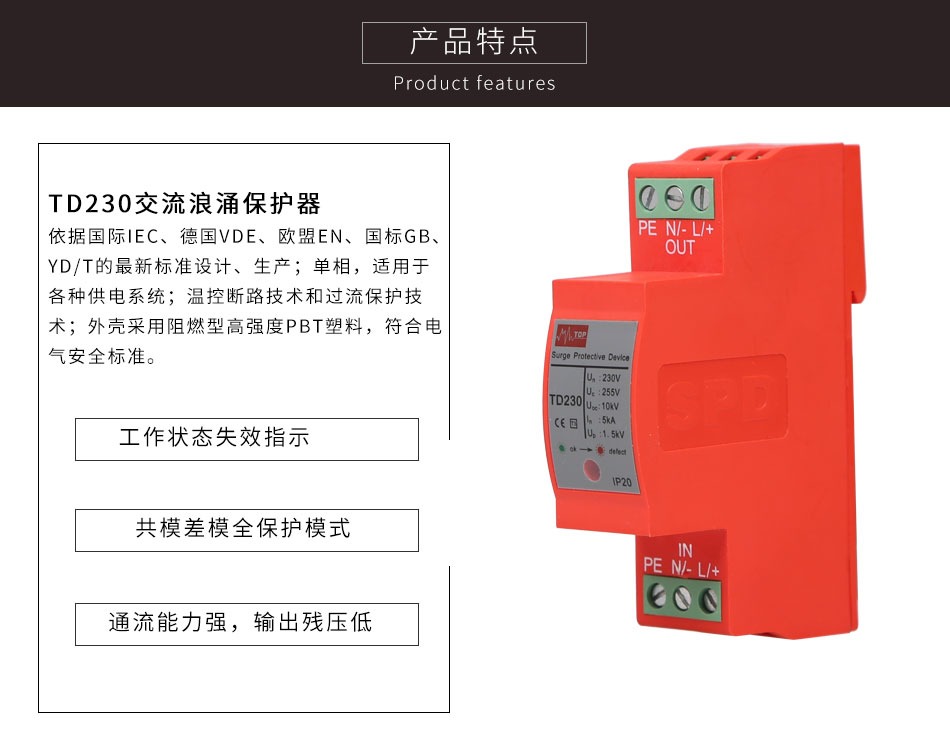

二、TD230交流浪涌保護器優勢
●依據國際IEC、德國VDE、歐盟EN、國標GB、YD/T的最新標準設計、生產;
●單相,適用于各種供電系統;
●工作狀態失效指示;
●共模差模全保護模式;
●通流能力強,輸出殘壓低;
●溫控斷路技術和過流保護技術;
●外殼采用阻燃型高強度PBT塑料,符合電氣安全標準。

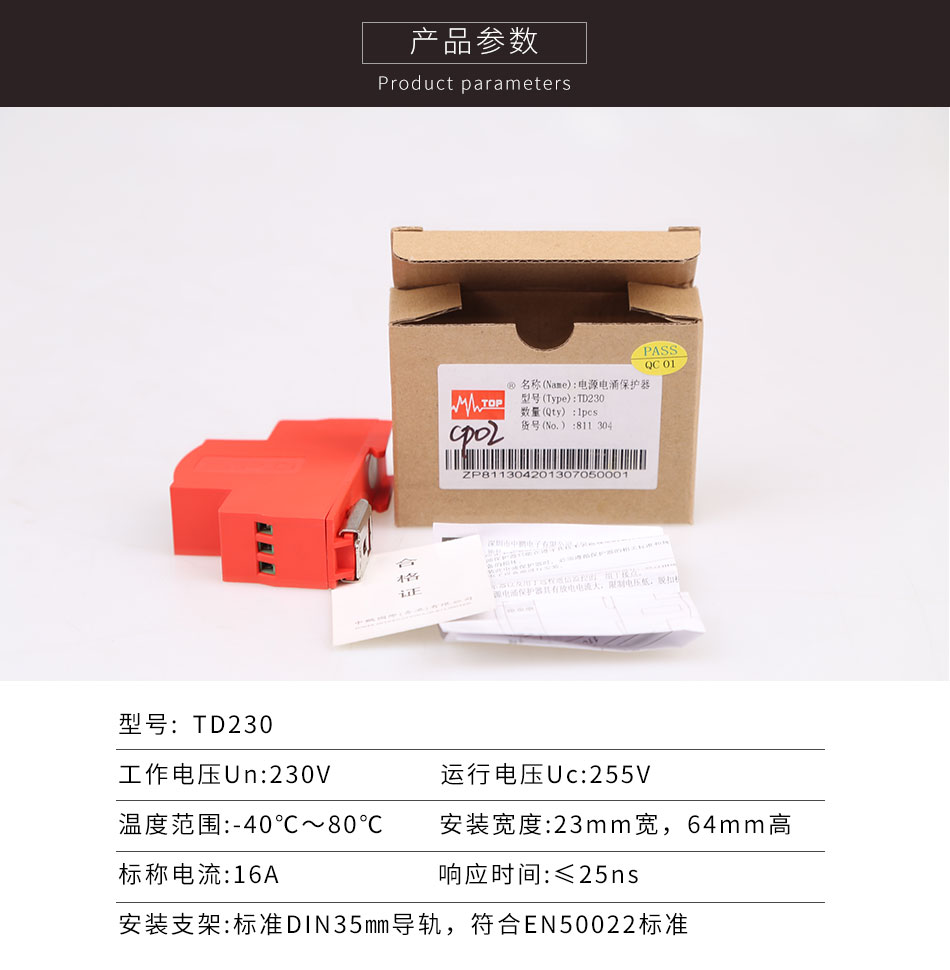

三、TD230交流浪涌保護器技術特性
| 型號 | TD230 |
| 標稱工作電壓Un | 230V |
| 最大持續運行電壓Uc | 255V |
| 標稱電流IL | 16A |
| 標稱放電電流(8/20μS)In | 5KA |
| 最大放電電流(8/20μS)Imax | 10KA |
| 電壓保護水平(In)Up | ≤1.25KV |
| 響應時間tA | ≤25ns |
| 溫度范圍 | -40℃-+80℃ |
| 安裝接線方式/規格 | 并聯/多股4mm2 |
| 工作狀態指示燈 | 綠燈/紅燈 |
| 外殼材料 | PBT紅色強化環保熱熔塑料,UL94-V0 |
| 安裝寬度 | 23mm寬,64mm高 |
| 安裝支架 | 標準DIN35㎜導軌,符合EN50022標準 |
| 防護等級 | IP20 |

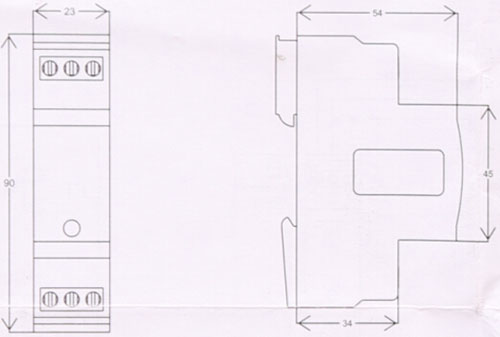

四、TD230交流浪涌保護器外形尺寸圖

TD230交流浪涌保護器外形尺寸圖

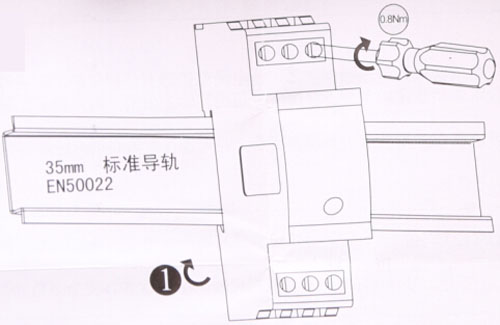

五、TD230交流浪涌保護器安裝示意圖

TD230交流浪涌保護器安裝示意圖
