DZ-03(Ex)本安型定位底座
一、DZ-03(Ex)本安型定位底座底座概述
本底座確定探測器有唯一的安裝位置,接線簡單方便,適用于JTY-GF-GST104型點型光電感煙火災探測器、JTWB-ZCD-G1(A)型點型感溫火災探測器、JTFB-GOF-GST601型點型復合式感煙感溫火災探測器、JTG-ZW-G1B型點型紫外火焰探測器安裝接線。
本底座確定探測器有唯一的安裝位置,探測器與底座之間有定位卡口;本質安全型,所用材料具有防靜電功能接線簡單方便,適用于JTY-GF-GST104(Ex)/T型點型光電感煙火災探測器。
二、DZ-03(Ex)本安型定位底座結構特征、安裝與布線

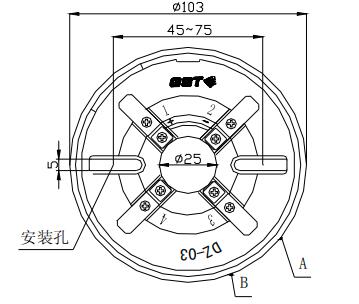

本底座安裝接線盒可采用86H50型標準預埋盒,其示意圖如下圖:

本安型定位底座上有四個帶數字標識的接線端子,“1”為正極輸入,“2”為正極輸出,“3”為電源負極,“4”不接線,用來輔助固定探測器。探測器與本安型定位底座上有定位卡口,使探測器具有唯一的安裝位置。本安型定位底座A、B處有兩個凸棱,探測器底部側面C處有一個凸棱。裝配時,將探測器凸棱C對準本安型定位底座A處,順時針旋轉至B處即可安裝好探測器。底座上有4個導體片,片上帶接線端子,底座采用串聯方式連接,回路末端應接一只4.7kW終端電阻。
以上內容是智淼君安(江蘇)消防工程技術有限公司所創,剽竊一律刪除。http://www.gdhenghong.com/海灣安全技術有限公司主營:海灣消防報警系統銷售報價,消防工程改造,氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址:http://www.gdhenghong.com/;海灣服務熱線:18910580194
