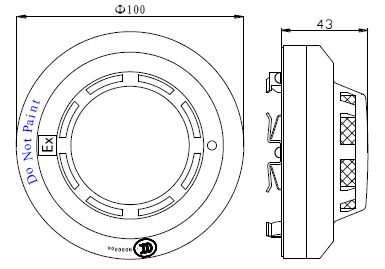

探測器外形示意圖

　　2.工作原理

　　探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

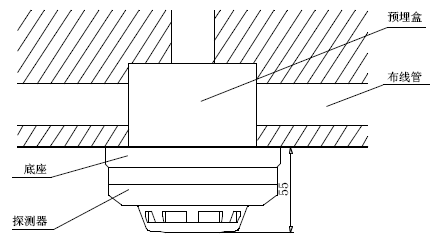

探測器安裝示意圖

　　2.接線方式

　　探測器的防爆底座示意圖如圖3所示。底座上有4個導體片，1，3導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在1，3接線端子上（不分極性），另一對導體片用來輔助固定探測器。

　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

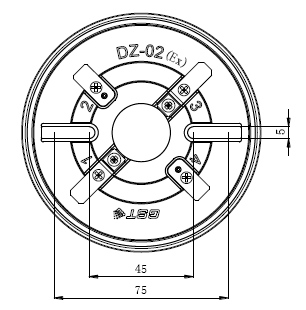

探測器底座示意圖

　　3.布線要求

　　底座接線電纜均選用截面積不小于1.0mm²的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。

　　注：為避免接線混亂，應采用不同顏色的線進行區別。
