GST-LD-8332 型模塊箱
文章來源：www.gdhenghong.com作者：海灣消防公司人氣：1294日期：2019-05-03 14:55:16

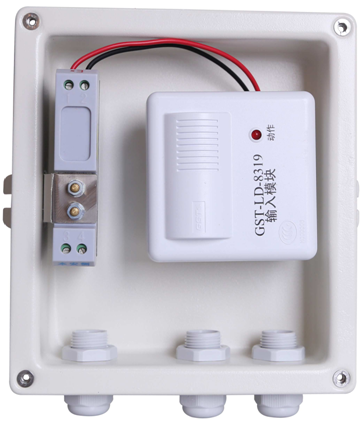

GST-LD-8332 型模塊箱由GST-LD-8319 模塊、GST-AS-200 安全柵和模塊箱外殼組成?？膳cJTY-GF-GST104（Ex）及JTY-GF-GST9711（Ex）點型光電感煙火災探測器、JTW-ZOF-GST9712（Ex）
點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAB-G1(Ex)手動火災報警按鈕、J-SAF-GST9211(Ex)手動火災報警按鈕配接，組成本質安全型防爆系統。一旦發生火災，模塊箱將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。當模塊箱出現故障時，控制器會顯示出該編碼地址的故障信號。模塊箱具有檢線功能，當模塊箱與外部設備的連接線出現斷路時，模塊箱會向控制器報故障。模塊箱采用電子編碼方式，編碼范圍在1～242 之間任意設定，可通過我公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。模塊箱應安裝在安全區域。
3.4.2 主要技術指標
(1) 工作電壓：
總線電壓：總線24V電源電壓：DC24V
(2) 監視電流：
總線電流≤0.7mA電源電流≤4mA
(3) 報警電流：
總線電流≤2.2mA電源電流≤40mA
(4) 連接設備類型：可連接JTY-GF-GST104（Ex）及JTY-GF-GST9711（Ex）點型光電感煙火災探測器、JTW-ZOF-GST9712（Ex）點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAF-GST9211(Ex)手動火災報警按鈕。
(5) 連接設備容量：最多10 只
(6) 安全柵型號：GST-AS-200
(7) 安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF
(8) 外殼防護等級：IP66
(9) 使用環境：
溫度：-10℃～+55℃相對濕度≤95%，不結露
(10) 外形尺寸：196mm×215mm×86mm
3.4.3 結構特征、安裝與布線
本模塊箱外形結構及安裝方法均與GST-LD-8331 模塊箱相同。模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。安全柵接地必須可靠，連接螺釘必須擰緊，不可松動，接地電阻不能大于4Ω。其接線端子如圖1- 37：
其中：
Z1、Z2：接控制器二總線，無極性；
D1、D2：接直流24V，無極性；
3、4：即安全柵的3、4 兩端，接防爆探測器及防爆手動火災報警按鈕，3 為正，4 為負。
本模塊箱內含GST-AS-200 型齊納安全柵，主要技術參數參見第一章3.1 節。
布線要求：
信號總線Z1、Z2 采用阻燃RVS 型雙絞線，截面積≥1.0mm2；電源線D1、D2 采用阻燃BV 線，截面積≥1.5mm2。安全柵至探測器或手動火災報警按鈕間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度應按如下方法進行計算：計算本安電纜長度應驗算電纜的分布電容和分布電感值是否滿足要求。通常電纜分布參數按集中參數考慮，其值與電纜長度成正比，即CC≤CO-Ci,LC≤LO-Li式中：CO、LO——關聯設備給出的最大外部允許電容和電感量；Ci、Li——本安設備內部最大等效電容和電感量（我公司本質安全型產品的Ci、Li 均為0）；CC、LC——允許電纜的最大分布電容和電感量。例如，某工程選用了JTY-GF-GST104(Ex)點型光電感煙火災探測器，配接GST-LD-8332 模塊箱內安全柵CO＝0.083μF，LO＝4.0mH，如選擇某本安電纜參數為Lk≤0.8μH/m，Ck≤180pF/m，選用本安電纜最長為：則選用本安電纜長度應≤461m。
3.4.4 應用方法
模塊箱可與防爆的感溫火災探測器、感煙火災探測器及手動火災報警按鈕一起接入火災報警控制器系統中組成本安型防爆系統。在系統連線末端必須連接一4.7kΩ終端電阻，且一只模塊箱混接的各類防爆探測器及報警探測器不能超過10 只。系統連線如圖1- 38 所示。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.gdhenghong.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.gdhenghong.com/；海灣服務熱線：18910580194
點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAB-G1(Ex)手動火災報警按鈕、J-SAF-GST9211(Ex)手動火災報警按鈕配接，組成本質安全型防爆系統。一旦發生火災，模塊箱將報警信號通過總線傳入控制器，控制器會顯示出該編碼地址的報警信號。當模塊箱出現故障時，控制器會顯示出該編碼地址的故障信號。模塊箱具有檢線功能，當模塊箱與外部設備的連接線出現斷路時，模塊箱會向控制器報故障。模塊箱采用電子編碼方式，編碼范圍在1～242 之間任意設定，可通過我公司生產的GST-BMQ-2 型電子編碼器進行現場編碼。模塊箱應安裝在安全區域。
3.4.2 主要技術指標
(1) 工作電壓：
總線電壓：總線24V電源電壓：DC24V
(2) 監視電流：
總線電流≤0.7mA電源電流≤4mA
(3) 報警電流：
總線電流≤2.2mA電源電流≤40mA
(4) 連接設備類型：可連接JTY-GF-GST104（Ex）及JTY-GF-GST9711（Ex）點型光電感煙火災探測器、JTW-ZOF-GST9712（Ex）點型感溫火災探測器、JTF-GOF-GST9713(Ex)點型復合式感煙感溫火災探測器、J-SAF-GST9211(Ex)手動火災報警按鈕。
(5) 連接設備容量：最多10 只
(6) 安全柵型號：GST-AS-200
(7) 安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083μF
(8) 外殼防護等級：IP66
(9) 使用環境：
溫度：-10℃～+55℃相對濕度≤95%，不結露
(10) 外形尺寸：196mm×215mm×86mm
3.4.3 結構特征、安裝與布線
本模塊箱外形結構及安裝方法均與GST-LD-8331 模塊箱相同。模塊箱應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。安全柵接地必須可靠，連接螺釘必須擰緊，不可松動，接地電阻不能大于4Ω。其接線端子如圖1- 37：
其中：
Z1、Z2：接控制器二總線，無極性；
D1、D2：接直流24V，無極性；
3、4：即安全柵的3、4 兩端，接防爆探測器及防爆手動火災報警按鈕，3 為正，4 為負。
本模塊箱內含GST-AS-200 型齊納安全柵，主要技術參數參見第一章3.1 節。
布線要求：
信號總線Z1、Z2 采用阻燃RVS 型雙絞線，截面積≥1.0mm2；電源線D1、D2 采用阻燃BV 線，截面積≥1.5mm2。安全柵至探測器或手動火災報警按鈕間的電纜應選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。本安電纜的長度應按如下方法進行計算：計算本安電纜長度應驗算電纜的分布電容和分布電感值是否滿足要求。通常電纜分布參數按集中參數考慮，其值與電纜長度成正比，即CC≤CO-Ci,LC≤LO-Li式中：CO、LO——關聯設備給出的最大外部允許電容和電感量；Ci、Li——本安設備內部最大等效電容和電感量（我公司本質安全型產品的Ci、Li 均為0）；CC、LC——允許電纜的最大分布電容和電感量。例如，某工程選用了JTY-GF-GST104(Ex)點型光電感煙火災探測器，配接GST-LD-8332 模塊箱內安全柵CO＝0.083μF，LO＝4.0mH，如選擇某本安電纜參數為Lk≤0.8μH/m，Ck≤180pF/m，選用本安電纜最長為：則選用本安電纜長度應≤461m。
3.4.4 應用方法
模塊箱可與防爆的感溫火災探測器、感煙火災探測器及手動火災報警按鈕一起接入火災報警控制器系統中組成本安型防爆系統。在系統連線末端必須連接一4.7kΩ終端電阻，且一只模塊箱混接的各類防爆探測器及報警探測器不能超過10 只。系統連線如圖1- 38 所示。
一、海灣GST-LD-8332模塊箱概述：
GST-LD-8332編址接口模塊(以下簡稱編址接口模塊)可與防爆設備（防爆感溫、感煙、煙溫復合探測器、防爆手動報警按鈕等）配接，組成本安型防爆系統。一旦發生火災，編址接口模塊將報警信號通過總線傳入火災報警控制器（以下簡稱控制器），控制器產生報警信號并顯示出編址接口模塊的報警地址信息。當編址接口模塊本身出現故障時，控制器將產生故障信號并顯示編址接口模塊故障地址信息。
二、海灣GST-LD-8332模塊箱特點：
1.輸出信號采用光電隔離技術，使用安全，對工頻干擾有良好的抑制能力；
2.地址碼為電子編碼，可現場改寫；
3.由微處理器對運行情況進行監視，給出診斷信息；
4.內含安全柵，可直接配接本安設備。
三、海灣GST-LD-8332模塊箱技術特性：
1.工作電壓：總線電壓：24V 允許范圍：16V～28V 電源電壓：DC24V 允許范圍：DC20V～DC28V
2.工作電流：監視電流≤0.5mA 報警電流≤5mA
3.指示燈： 紅色－火警燈，動作燈，巡檢時閃亮，動作時常亮 黃色－故障燈，巡檢時熄滅，故障時常亮
4.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
5.線制：與控制器采用無極性兩總線連接；與DC24V電源線采用無極性兩線制連接；與防爆設備采用有極性兩線制連接
6.使用環境： 溫 度：－10℃～＋50℃ 相對濕度≤95%，不凝露
7.外形尺寸：201mm×172mm×79mm
8.配接安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F
9.外殼防護等級：IP65
10.殼體材料和顏色：壓鑄鋁合金，銀灰色
11.重量：1.0kg
12.安裝孔距：155mm或60mm
13.執行標準：Q/GST 13-2006

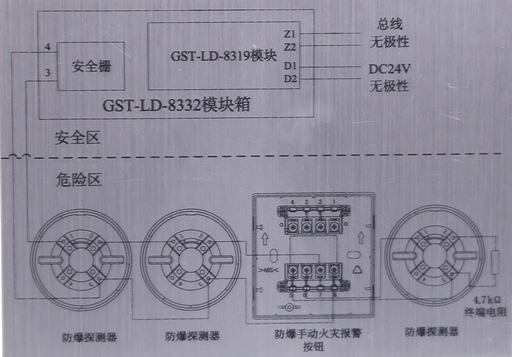

四、海灣GST-LD-8332模塊箱接線示意圖：
四、海灣GST-LD-8332模塊箱接線示意圖：
