海灣GST500報警主機布線要求
文章來源：www.gdhenghong.com作者：海灣消防公司人氣：1345日期：2019-05-02 15:01:59

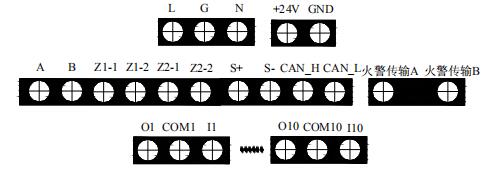

本控制器為壁掛式結構設計，可直接明裝在墻壁上，其對外接線端子示意圖如下圖：
其中：
L、G、N：AC220V接線端子及交流接地端子；
A、B：連接火災顯示盤的通訊總線端子；
Z1-1、Z1-2，Z2-1，Z2-2：二路無極性信號二總線端子；
S+、S-：火災報警輸出端子（報警時可配置成24V電源輸出或無源觸點輸出）；
A、B：連接其它種類控制器的通訊總線端子；
C1+、C1-～C14+、C14-：控制盤輸出端子（最多14路）。
a．控制器信號總線采用阻燃RVS雙絞線，截面積≥1.0mm2
b. 控制器與控制器及火災顯示盤之間的通訊總線采用阻燃屏蔽雙絞線，截面積≥1.0mm2
c．控制器輸出的多線制控制點外接線采用阻燃BV線，截面積≥1.0mm2
d．與彩色CRT系統采用阻燃四芯扁平電話線，通過RS-232標準接口連接，最大連接線長度不宜超過15m
JB-QB-GST500火災報警控制器安裝說明書下載 以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://www.gdhenghong.com/
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://www.gdhenghong.com/；海灣服務熱線：18910580194
