海灣消防電話插孔GST-LD-8312布線要求
文章來源:www.gdhenghong.com作者:海灣消防公司人氣:1561日期:2019-05-02 15:05:50
海灣GST-LD-8312消防電話插孔安裝與布線:
電話插孔安裝采用進線管預埋裝方式,取下電話插孔的紅色蓋板,用螺釘或自攻螺絲將電話插孔安裝在86H50型預埋盒上,安裝孔距為60mm,安裝好紅色蓋板。
布線:
TL1、TL2:消防電話線,與GST-LD-8304連接端子。端子XT1電話線輸入端,端子XT2電話線輸出端,接下一個電話插孔,最末端電話插孔XT2接線端子接4.7K歐姆電阻。
布線要求:TL1、TL2采用截面積大于等于1.0平方的阻燃RVVP屏蔽線。

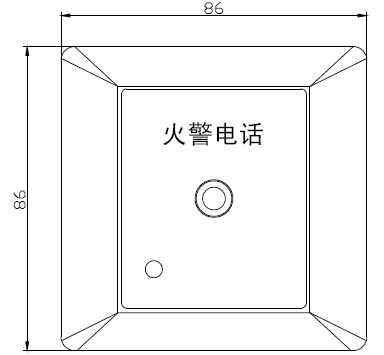

海灣GST-LD-8312消防電話插孔外形尺寸及結構示意圖如圖

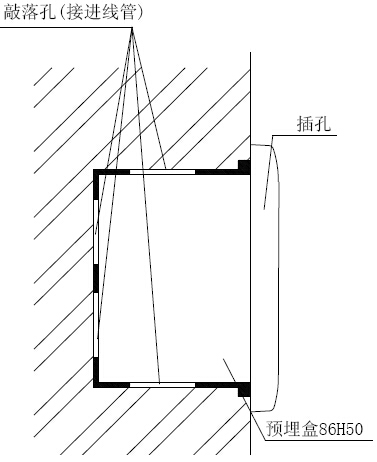

電話插孔安裝采用進線管預埋裝方式,取下電話插孔的紅色蓋板,用螺釘或自攻螺釘將電話插孔安裝在86H50 型預埋盒上,安裝孔距為60mm,安裝好紅色蓋板,安裝方式如圖所示:

電話插孔對外端子示意圖如圖所示:

其中:
TL1、TL2:消防電話線,與GST-LD-8304 連接的端子。端子XT1 電話線輸入端,端子XT2 電話線輸出端,接下一個電話插孔,最末端電話插孔XT2 接線端子接4.7kΩ終端電阻布線要求:TL1、TL2 采用截面積≥1.0mm2 的阻燃RVVP 屏蔽線。
