7.1概述

消防泵、排煙機、送風機等重要設備的控制應該使用直接控制盤進行直接啟/停控制，能夠有效的減少控制環節，提高可靠性。

7.2特點

1.與現場設備采用三線連接，實現控制輸出和反饋信號檢測。

2.具有檢線功能，能夠檢測線路的短路、斷路故障。

3.采用DC24V有源輸出和無源觸點輸入方式。

4.每路采用單獨的指示燈指示啟動、反饋和故障狀態。

5.具有手動鎖，只有手動鎖處于允許狀態時，手動直接控制按鍵才有效，可靠性高。

7.3控制應用

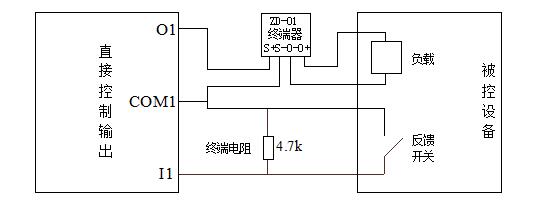

直接控制輸出與外部內控設備連接如圖7-1所示。

1.1 布線

對外接線端子如圖7-2所示。

圖7-2

其中：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為了檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm²≤導線截面≤1.5mm²。

1.2 面板說明

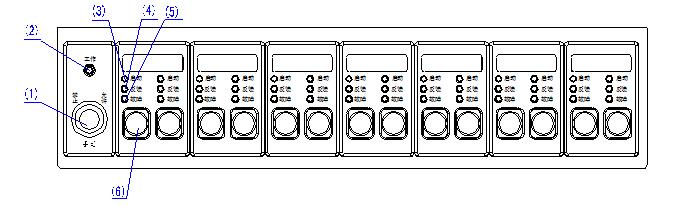

直接控制盤面板包括手動鎖、自檢鍵、直接控制按鍵、狀態指示燈；以14路控制功能為例，每路包括3只指示燈、1只按鍵，如圖7-3，含義分別如下：

圖7-3

（1） 手動鎖：用于選擇手動啟動方式，可設置為手動禁止或手動允許。
（2） 工作燈：綠色，正常上電后，該燈亮。
（3）啟動燈：紅色，發出命令信號時該燈點亮，如果10s內未收到反饋信號，該燈閃爍。
（4）反饋燈：紅色，接收到反饋信號時，該燈點亮。
（5） 故障燈：黃色，該路外控線路發生短路和斷路時，該燈亮。
（6）按鍵：此鍵按下，向被控設備發出啟動或停動的命令。

1.3 內部結構說明

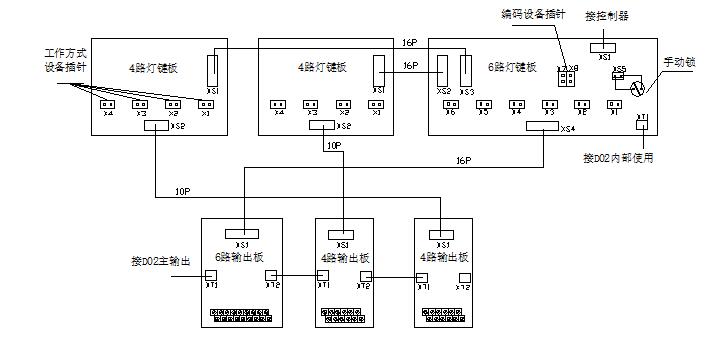

燈鍵板與輸出板通過16P和10P數據線連接，其結構連接圖如圖7-4所示。

圖7-4

1.3.1 使用說明

1. 直接控制輸出定義
使用前，首先應該對直接控制盤所控制的設備進行定義，詳見5.3.10 直接控制盤定義。
2. 手動鎖設置
只有在手動鎖處于“允許”位置時，才能通過手動直接控制按鍵完成對外接設備的直接啟動或停動控制；處于“禁止”位置時，手動直接控制按鍵無效。
3. 啟動操作
非啟動狀態下，按下手動直接控制按鍵，對應控制端產生有源輸出，面板上該路的“啟動”指示燈點亮，如果收到被控設備反饋信號，“反饋”指示燈點亮，如果發出啟動命令后10s內未收到反饋信號，“啟動”指示燈閃動。
4. 停動操作
啟動狀態下，在電平輸出方式下，再次按下該路的手動直接控制按鍵，對應控制端停止有源輸出，該路“啟動”指示燈熄滅；在脈沖輸出方式下，啟動信號輸出約5s后停止輸出。
注意：
² 一次按鍵操作完成后，需等2秒鐘以后才能再次操作該按鍵，否則可能操作無效。
² 平時應將手動鎖設置為“禁止”狀態，以免誤操作。

1.3.2 功能設定

7.6.2.1 輸出方式設定

直接控制輸出可設置為“持續”輸出方式或“脈沖”輸出方式。當設備為脈沖方式啟動時，需用兩路控制設備的啟動與停動；當設備為電平方式啟動時，只需用一路進行控制。具體的設置方法如下。
如圖7-4所示，6路燈鍵板上的X1~X6以及4路燈鍵板上的X1~X4分別為輸出方式設置插針。將短路塊插在插針上使其短接表示將該路直控點的輸出方式設定為“電平”方式；將短路塊取下表示將該路直控點的輸出方式設定為“脈沖”方式。
控制盤出廠設置為電平輸出方式。

7.6.2.2 盤號設定

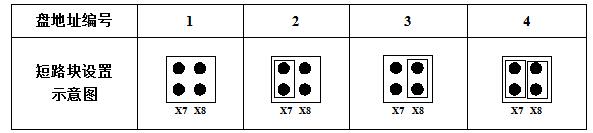

控制器的每塊回路板最多可以接4個直接控制盤，每塊直接控制盤有自身的盤地址，由6路燈鍵板上X7和X8編號設置插針來設置，從1號開始，依次編碼設置如表7-1。
表7-1

1.4 輸出容量計算

直接控制輸出采用DC24V有源輸出方式，可采用D02主輸出或外部DC24V供電。啟動狀態下，每路輸出的最大帶載能力按下述公式計算，但最大不能超過1A。
Imax = 2.5/(ρ•L/S)
其中：
Imax：為最大輸出容量，單位mA；
ρ：電阻率，單位Ω•mm²/m，常溫下，銅線的電阻率取0.018Ω•mm²/m即可；
L：導線長度，單位m；
S：導線截面積，單位mm²。
例如：輸出采用1 mm²的BV線，布線長度1000m時，啟動狀態下該路的最大輸出容量為：
Imax = 2.5/(0.018•1000/1) = 140(mA)

1.5 維修

1. 發生故障時應首先檢查外部接線是否正確，然后檢查內部電路。
2. 手動方式不啟動：如所有路均不啟動，檢查手動鎖是否在允許狀態或損壞，如某一路不啟動，檢查相應輸出部分。
