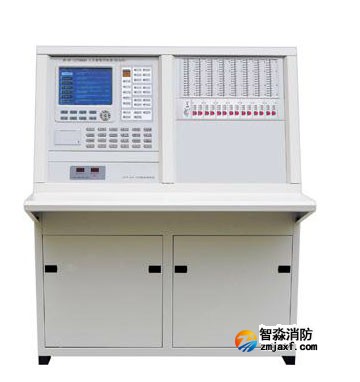

海灣消防主機開機，關機與自檢

4.1開機、關機與自檢

當控制器調試工作完成后，用戶就可以按以下順序進行開機操作了：

?打開位于控制器背面底部的主電開關（如圖4-1(c)所示）。

?按照主機箱的編號，依次打開位于控制器各主機箱DC-DC變換模塊上的工作、備電開關（如圖4-1(a)所示）。

?打開位于GST-LD-D02智能電源盤背面的主、備電開關（如圖4-1(b)所示）。

圖4-1

系統上電后控制器進入對聲光指示設備、設備定義、聯動公式等的自動檢查狀態并對外接設備進行注冊。至此，開機過程結束，系統進入正常監控界面（如圖4-2所示）。

    關機過程按照與開機時相反的順序關掉各開關即可。要注意備電開關一定要關掉，否則，由于控制器內部依然有用電電路，將導致備電放空，有損壞電池的可能。由于控制器使用的免維護鉛酸電池有微小的自放電電流，需要定期充電維護，如控制器長時間不使用，需要每個月開機充電48小時。如果控制器主電斷電后使用備電工作到備電保護，此時電池容量為空，需要盡快恢復主電供電并給電池充電48小時，如果備電放空后超過1周不進行充電，可能損壞電池。

圖4-2

圖4-2中，窗體底部深藍色區域?yàn)闋顟B(tài)欄，顯示內容包括軟件版本、當前時間以及噴灑設置、自動設置、手動設置、防盜設置的當前狀態。

4.2常規鍵盤操作

4.2.1鍵盤按鍵的分類

控制器鍵盤示意圖如圖4-3、4-4所示。

圖4-3

圖4-4

按照控制器各按鍵的功能來劃分，可以分為信息查詢類按鍵、特殊功能類按鍵、設置功能類按鍵、字符鍵和操作鍵。

?信息查詢類按鍵：指用戶查詢各類信息時，用來進行顯示信息切換的按鍵，屬于用戶經常操作的按鍵，包括：“瀏覽火警”、“信息查詢”、“窗口切換”、“圖形/文本”。

?特殊功能類按鍵：指用戶操作控制器時，完成相應的命令，改變系統狀態的按鍵，包括：“火警確認”、“消音”、“警報器消音/啟動”、“火警傳輸直接控制”、“復位”、“自檢”、“啟動/停動”、“屏蔽/取消屏蔽”。

?設置功能類按鍵：指用戶需要設置控制器的參數、調試及改變控制器設置時使用的按鍵，包括：“系統設置”、“用戶設置”。

?字符鍵：指用戶輸入數據用的數字或字符鍵，包括：“空格”、數字鍵（0~9）、“*”、“#”、“+”、“×”、“=”，數字鍵同時為菜單操作時快速進入菜單的快捷鍵。

?操作鍵：指用戶進行各種操作時均可能用到的按鍵，包括：、、或、、“確認”、“取消”。

本控制器除具有本機鍵盤外，還可配接標準鍵盤，并具有觸摸屏操作功能，可利用外接鍵盤及觸摸屏進行數據輸入或菜單選擇等操作。

4.2.2數據輸入的一般方法

在開始輸入數據時，屏幕上會有一個光標指示當前數據輸入的位置，按、可移動光標的位置，當有多個數據輸入?yún)^(qū)域時按、可在各區域間進行切換，數據輸入時，按下需要的字符鍵即可。在數據輸入的過程中可對已經輸入的內容進行更改，將光標移到相應位置

后，按下需要的字符鍵即可。同時本控制器在鍵盤解鎖輸入密碼時，可通過清除已經輸入的內容。

在進行數據輸入時，畫面下方顯示退出延時條，無鍵盤操作時，退出延時條逐漸縮短，退出延時條消失后系統自動退出當前的數據輸入狀態，不存儲數據。

4.2.3漢字信息的輸入方法

本控制器具備國標1級和2級字庫，允許在輸入密碼設置的用戶名、設備定義的設備注釋及工程名稱等內容時輸入中文漢字，本控制器共設有三種漢字輸入法：T9輸入法、全拼輸入法以及區位碼輸入法。需要輸入漢字時，按下“*”控制器將進入漢字輸入狀態，按“#”可在三種輸入法中進行切換，漢字輸入結束后再按一下“*”，退出漢字輸入狀態。

需要說明的是，漢字全拼輸入法只能通過控制器的外接鍵盤進行，而無法通過本機的鍵盤實現；漢字全拼輸入法和T9輸入法可輸入1級字庫中的所有漢字，但2級字庫中的漢字需要使用區位碼輸入法輸入。

T9輸入法說明：

?根據所需的漢字拼音選擇按下各字母所在的數字鍵（2~9），每個鍵按一次即可，而不用考慮該字母在這個鍵上排在第幾位。在每次按鍵后，液晶屏上的候選拼音組合列表、字列表都會不斷更新為最可能、最常用的拼音組合和漢字。

?按或可在候選拼音組合列表中選擇所需的拼音，按“確認”結束拼音選擇。

?按數字鍵（1-9）選擇所需的漢字，若需要的漢字不在當前屏，可按或在字列表中前后、翻頁，然后再進行漢字選擇。

4.2.4菜單操作的一般方法

當控制器在進行菜單操作時，有三種方法選擇菜單：一是按下鍵盤上與該菜單對應的數字鍵；二是利用觸摸屏功能，直接點擊該菜單按鈕；三是通過、使欲選擇的按鈕處于

焦點狀態下（該菜單按鈕被按下），按“確認”即可。

在進行菜單操作時，按“取消”或點擊觸摸屏右上角的“”符號，將返回到上層菜單。

注：觸摸屏為可選配件，當用戶選用時觸摸屏操作有效。

4.2.5信息查看操作的方法

4.2.5.1.定義

焦點信息：屏幕上用藍底白字顯示的一條信息稱為焦點信息。

焦點窗口：焦點信息所在的信息窗口稱為焦點窗口。

焦點屏幕：焦點窗口所在的上半屏幕或下半屏幕成為焦點屏幕。

事件信息：將火警、預警、監管、屏蔽、啟動、反饋等信息統稱為事件信息。

4.2.5.2.操作方法

信息查看主要包括系統事件信息、設備信息、聯動公式及運行記錄等。其基本方法如下：

查看事件信息時，按鍵，可以在上半屏幕（顯示報警信息）和下半屏幕（顯示聯動信息）之間切換，按“窗口切換”鍵可在焦點屏幕內切換焦點窗口，通過按、鍵可逐條查看焦點窗口的各條信息。

查看設備信息時，進入系統設備檢查/按回路顯示界面，屏幕列出回路注冊信息；按下“確認”鍵，將顯示有關該信息的更詳細的內容，每屏可顯示23條信息，按、鍵可逐條查看信息，按或鍵可翻屏查看。

聯動公式檢查時，輸入要查詢的聯動公式編號，按“確認”鍵可查看該條聯動公式，按、鍵可逐條查看聯動公式。

運行記錄檢查時，焦點信息為最新發生的事件信息或操作信息，亦可通過按、鍵可逐條查看。

4.3鍵盤解鎖和鎖鍵盤

4.3.1鍵盤解鎖

控制器開機默認為鎖鍵狀態，若進行功能鍵（除“瀏覽火警”、“窗口切換”、“信息查詢”、“消音”鍵外）操作，液晶屏顯示一個要求輸入密碼的提示框，此時輸入正確的密碼并按下“確認”，才可完成鍵盤解鎖繼續操作。

4.3.2鎖鍵

本控制器具有自動鎖鍵功能，當控制器液晶屏顯示正常監視界面、火警、監管、故障等任何警報信息時，若連續30s無任何鍵盤操作，且無新的信息發生，控制器將自動鎖定鍵盤。

提示：在操作結束后，請值班人員待確認鍵盤鎖定后再離開，以免他人誤操作。

4.4信息顯示

4.4.1文本信息顯示

信息顯示屏幕被分為上半屏幕和下半屏幕兩個部分，上半屏幕用來顯示火警、預警、監管故障、屏蔽、自檢等信息；下半屏幕用來顯示反饋、啟動和延時信息。

每半屏幕最多可以顯示2中信息。當上半屏幕的信息種類超過2種時，將按火警、預警、監管、故障、屏蔽、自檢的優先順序，顯示優先的2種信息；當下半屏幕信息種類超過2種時，將按反饋、延時、啟動的優先順序，顯示優先的2種信息。

各信息窗口顯示信息的種類、信息的總數、最新發生的信息。若存在火警信息，首警信息將始終顯示在屏幕最上端。

a）選擇焦點屏幕

屏幕被分為上、下兩個不同的顯示區域，可按鍵，在上半屏幕和下半屏幕之間切換。如圖4-5、4-6所示，當再次按鍵，屏幕將返回到圖4-5所示界面。

圖4-5

圖4-6

b）選擇焦點窗口

在焦點屏幕中，可按“窗口切換”鍵根據信息的優先順序切換焦點窗口；當信息種類多于2種時，按“窗口切換”鍵可在屏幕最下方信息窗口循環切換剩余類別的信息。

例如當上半屏幕同時存在火警、監管和故障信息時，具體如圖4-7、4-8、4-9所示，在圖4-9界面下，再次按“窗口切換”將返回到圖4-7所示界面。

圖4-7                            “窗口切換”

圖4-8                            “窗口切換”

圖4-9

c）查詢焦點窗口內信息

控制器可對焦點窗口內的信息進行查詢。當存在多條信息時可按、可向上或向下改變焦點位置；若存在多頁信息時，還可按、向上或向下翻頁查看。

提示：無論在任何狀態，如果有火警信息存在，按“瀏覽火警”鍵可直接切換到火警信息窗口，利用這個功能可快速查看火警信息。

4.4.2圖形信息顯示

本控制器設有圖形信息顯示功能，可以顯示信息發生設備所在的消防平面圖形，及此平面圖中所有設備的狀態。在系統正常監控狀態下，按“圖形/文本”，屏幕將自動循環顯示系統內存儲的消防平面圖形，初始為頁圖形，按任意鍵自動循環顯示停止。

在文本信息顯示模式下，首先將焦點移至需要查看圖形的文本信息上，然后按“圖形/文本”，若與該信息對應的設備已經定義了相關聯的消防平面圖，則進入圖形信息顯示界面，自動循環顯示有火警或者動作設備的消防平面圖形，操作過程如圖4-10所示。

     “圖形/文本”

圖 4-10

消防平面圖說明：

1）圖形顯示區域顯示分辨率為640400的單色報警平面圖（可以通過PC機上的專用工具軟件進行編輯和下載），與本頁圖形相關的設備都將被顯示；

2）當前設備閃爍顯示，上圖中303號房間的設備為當前設備；

3）探測類設備（設備類型小于11）使用圖標“”表示，模塊類設備使用圖標“”表示；

4）每個設備的當前狀態通過不同顏色進行表示，其中：綠色表示正常、紅色表示發生火警警報、黃色表示發生故障、灰色表示已被屏蔽、青色表示發生動作、粉色表示已經啟動；

5）設備注釋區域顯示圖形總數、當前圖形頁碼、當前選中設備的詳細信息和當前狀態；

6）操作、、、可以移動光標，改變當前選中設備，此設備的的詳細信息和當前狀態將會同步顯示在設備注釋區域；

7）操作“1、上翻”、“2、下翻”液晶屏幕將會顯示上一頁或下一頁平面圖形，例如在圖4-10所示界面下操作“2、下翻”液晶屏幕將會顯示4-11所示平面圖形。

圖4-11

在圖形信息顯示模式下，若連續30s無任何鍵盤操作和沒有新的警報信息時，控制器將自動返回到文本信息顯示狀態。

4.5信息查詢

按下“信息查詢”液晶屏將顯示圖4-12所示界面。

圖4-12

4.5.1歷史記錄查詢

選擇 “1、歷史記錄查詢”可對運行記錄、火警記錄和操作記錄進行查詢。如圖4-13所示。

圖4-13

4.5.1.1 運行記錄查詢

進入“1、運行記錄查詢”，可檢查運行記錄信息，如圖4-14所示。運行記錄包括所有的報警信息，發出的命令和進行的設置。每條信息包括序號、信息類型、信息發生的時間、二次碼、設備類型及注釋信息。本控制器可查詢系統最新發生的3200條記錄。

圖4-14

4.5.1.2 火警記錄查詢

進入“2、火警記錄查詢”，可檢查火警記錄信息，如圖4-15所示。每條信息包括序號、火警發生的時間、二次碼、設備類型及注釋信息。本控制器可查詢系統最新發生的1000條火警記錄信息。

圖4-15

4.5.1.3 操作記錄查詢

進入“3、操作記錄查詢”，可檢查操作記錄信息，如圖4-16所示。操作記錄包含了用戶登錄信息以及用戶進行的所有手動操作記錄。每條信息包括序號、操作類型、操作發生的時間及注釋信息。本控制器可查詢最新進行的1000條操作記錄信息。

圖4-16

4.5.2系統設備檢查

選擇“2、系統設備檢查”，可檢查系統當前的所有配置，方便用戶在最快的時間內了解設備信息。本控制器提供了多種設備檢查方式：按回路顯示、按二次碼顯示、按設備顯示、查詢未注冊設備、手動鍵查詢、多線制查詢以及廣播電話盤查詢。用戶可根據自己的需要進行選擇。

圖4-17

4.5.2.1按回路顯示

按照回路順序顯示系統內已注冊的設備信息。如圖4-18所示。

圖4-18

按“確認”鍵，顯示當前焦點信息的注冊設備列表，如圖4-19所示。顯示內容包括回路號、設備號、二次碼、設備類型、設備特性和注釋信息。其中，對于感溫和感煙探測器，設備特性為靈敏度信息，對于動作類設備，設備特性為脈沖輸出或電平輸出。

圖4-19

本控制器具有注冊設備曲線監測功能，即在系統設備檢查時，也可實時查看設備的動態曲線。例如：在圖4-19界面下操作“確認”可查看01回路051號設備的動態曲線（如圖4-20所示）。

圖4-20

上圖中的差定溫探測器探測到環境溫度達到報警閾值，該設備已處于報火警狀態。同樣此時也可通過“1 屏蔽”對該設備進行屏蔽操作。

4.5.2.2按二次碼顯示

按照二次碼順序顯示已定義的設備信息。顯示的內容即為設備定義的內容，其中圖4-21中帶有“@”符號的指已注冊的設備。

圖4-21

4.5.2.3按設備顯示

按照用戶輸入的二次碼查詢滿足條件的已定義的設備信息。用戶可以根據設備的二次碼信息查詢到該設備的回路號、一次碼及設備注釋等信息。

4.5.2.4查詢未注冊設備

控制器列出系統中已定義但未注冊的所有設備的列表，用戶可以查詢指定二次碼的詳細設備信息，方便用戶查找未注冊設備的位置。

4.5.2.5手動盤查詢

查詢系統中已注冊手動盤的定義信息?？刂破魇紫蕊@示已經注冊的手動盤信息，如圖4-22。移動焦點選擇要查看的手動盤后按“確認”鍵，顯示此盤所有鍵的定義列表，如圖4-23。

圖4-22

圖4-23

4.5.2.6多線制盤查詢

查詢系統中已注冊多線制盤的定義信息?？刂破魇紫蕊@示已經注冊的多線制盤信息，移動焦點選擇要查看的多線制盤后按“確認”鍵，顯示此盤所有鍵的定義列表。與手動盤查詢類似，不再贅述。

4.5.2.7廣播盤查詢

查詢系統中已注冊廣播盤的定義信息。控制器首先顯示已經注冊的廣播盤信息，移動焦點選擇要查看的廣播盤后按“確認”鍵，顯示此盤所有分區的定義列表。與手動盤查詢類似，不再贅述。

4.5.2.8電話盤查詢

查詢系統中已注冊電話盤的定義信息?？刂破魇紫蕊@示已經注冊的電話盤信息，移動焦點選擇要查看的電話盤后按“確認”鍵，顯示此盤所有分區的定義列表。與手動盤查詢類似，不再贅述。

4.5.3聯動公式檢查

選擇“3、聯動公式檢查”，進入查詢聯動公式界面，輸入公式號碼后按下“確認”，屏幕將顯示此號碼的聯動公式，如圖4-24所示。也可以按、按順序?yàn)g覽聯動公式。

圖4-24

4.5.4聯動設備查詢

選擇“4、聯動設備檢查”，進入聯動設備查詢界面，在此界面下可查詢到系統中所有包含某設備的聯動公式，且在查詢的過程中允許使用通配符“*”。

圖4-25

圖4-25查詢的是所有包含有二次碼為0100**的消防廣播的聯動公式，輸入查詢項后按“確認”或點擊“查詢”，液晶屏顯示查詢結果。

4.5.5工作信息檢查

選擇“5、工作信息檢查”，進入工作信息查詢界面，在此界面下可了解到系統的主要信息，如圖4-26所示。

圖4-26

4.5.6氣體信息查詢

選擇“6、氣體信息查詢”，進入氣體信息查詢界面，在此界面下可以顯示出與本機連接的各氣體滅火控制器的當前狀態，包括氣體滅火控制器號、區號、區二次碼、手動、自動、啟動、延時、噴灑以及區注釋，如圖4-27所示。

圖4-27

上圖表示：

1號控制器1區二次碼為001001，當前狀態為手動允許、自動允許、已啟動、未延時、已噴灑；

1號控制器2區二次碼為001002，當前狀態為手動禁止、自動允許、未啟動、未延時、未噴灑；

2號控制器1區二次碼為002001，當前狀態為手動允許、自動禁止、已啟動、已延時、未噴灑。

4.6信息的打印

在查看記錄時，若當前打印機處于選擇打印狀態時，可以選中要打印的信息條，按下“確認”鍵就可以將記錄的信息打印出來。另外，當控制器處于“自動打印”狀態時，控制器還可隨時將系統中的各種信息打印出來。

打印格式：

- + - + - + - + - + - + - + - + - + - + - + - +

故障      9月14日 17:32

002055         新風機

2號樓1號通道

- + - + - + - + - + - + - + - + - + - + - + - +

圖4-28

4.7控制器聲音提示及消音

在發生火警或故障等警報的情況下，控制器的揚聲器會發出相應的警報聲加以提示，當有多種警報信息時，控制器按以下排序發出對應的警報聲音：

1）延時信息提示聲       （機關槍聲）

2）氣體噴灑提示聲     （警車聲）

3）火警及預警提示聲            （消防車聲）

4）監管及動作提示聲            （快速的嘀嘀聲）

5）反饋提示聲     （嘀嘀聲）

6）啟動提示聲                  （緩慢的嘀嘀聲）

7）故障提示聲                  （救護車聲）

如果需要禁止控制器本機的報警聲音，按“消音”鍵，揚聲器終止發出警報聲。如有新的警報發生時，控制器將再次發出警報聲。

4.8警報器的消音及啟動

在發生火警時，控制器所連接的警報器將發出報警聲，提示人員有火警存在，如果值班人員發現不是真實火警時，可以按“警報器消音/啟動”鍵，來禁止警報器和訊響器發出聲音報警，警報器消音的同時控制器的警報器消音指示燈點亮，有新的火警發生時，警報器將再次發出聲音報警，同時控制器的警報器消音指示燈熄滅。也可以通過按下“警報器消音/啟動”鍵來手動啟動控制器所連接的警報器，在按確認鍵后，警報器和訊響器將啟動。“警報器消音/啟動”鍵需要使用用戶密碼（或更密碼）解鎖后才能進行操作。

4.9火警傳輸直接控制

在發生火警時，控制器直接（或按照聯動控制關系）啟動火警傳輸設備。值班人員也可以通過“火警傳輸直接控制”按鍵直接啟動火警傳輸設備。 “火警傳輸直接控制”鍵需要使用用戶密碼（或更密碼）解鎖后才能進行操作。

4.10火警及故障的處理方法

4.10.1火警的一般處理方法

當發生火警時，應先檢查發生火警的部位，并確認是否有火災發生。

若確認為火災發生，應立刻通知消防部門，并組織人員疏散。

若為誤報警，記錄下誤報警設備號及報警時間，確認誤報警設備的現場情況，如有無較大的灰塵、水蒸氣、溫度劇烈變化、氣流、較大物體移動等，并記錄；如果出現有規律的誤報，請聯系售后服務人員解決。

4.10.2故障的一般處理方法

故障一般可分為兩類，一類為控制器內部部件產生的故障，如主備電故障、總線故障等；另一類是現場設備故障，如探測器故障、模塊故障等。故障發生時，可按“消音”鍵終止故障警報聲。

?若主電掉電，采用備電供電，處于充滿狀態的備電可維持控制器工作8小時以上，直至備電自動保護；在備電自動保護后，為提示用戶消防報警系統已關閉，控制器會提示1小時的故障聲；在使用過備電供電后，需要盡快恢復主電供電并給電池充電48小時，以防蓄電池?fù)p壞。

?若系統發生故障，應及時檢修，若需關機，應做好詳細記錄。

?若為現場設備故障，應及時維修，若因特殊原因不能及時排除的故障，應利用系統提供的設備屏蔽功能將設備暫時從系統中屏蔽，待故障排除后再利用取消屏蔽功能將設備恢復。

4.11設備的屏蔽與取消屏蔽

當外部設備（探測器、模塊或火災顯示盤）發生故障時，可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。

按下“屏蔽/取消屏蔽”鍵（若控制器處于鎖鍵狀態，需輸入用戶密碼解鎖），屏幕顯示如圖4-29所示。屏幕左側顯示的是已定義且可屏蔽的設備，右側顯示的是已經被屏蔽的設備。

用鍵盤操作的方法：在屏蔽/取消屏蔽設備提示框輸入需要操作的設備二次碼，然后按“確認”可直接對設備進行屏蔽/取消屏蔽操作；當需要在可屏蔽設備或取消屏蔽列表框中選擇設備二次碼時，可按進入可屏蔽設備或取消屏蔽列表框，按、選擇設備二次碼，被選中的設備二次碼反白顯示，按“確認”將選中的設備二次碼寫入到設備提示框，再次按“確認”可屏蔽/取消屏蔽該設備。

用觸摸屏操作的方法：系統默認的狀態為可屏蔽設備或取消屏蔽列表框中顯示全部可屏蔽設備或可取消屏蔽設備，直接點擊可屏蔽設備或取消屏蔽列表框區域的屏幕，可直接選擇設備二次碼，被選中的設備二次碼反白顯示，再次點擊被選中的設備二次碼，選中的設備二次碼寫入到相應設備提示框，點擊屏幕“屏蔽”按鈕或“取消”按鈕，可屏蔽/取消屏蔽該設備。

圖4-29

本控制器還可對報故障的設備實現直接屏蔽，即當有設備報故障時，可通過按“確認”鍵對焦點信息所對應的設備進行屏蔽，而不需輸入屏蔽二次碼。

若對本機警報器進行屏蔽操作，則用戶編碼前六位為本機二次碼，設備類型為76-警報輸出，確認后本機警報器將被屏蔽，聲光警報器屏蔽指示燈點亮．取消屏蔽操作類似，不再贅述。

若對本機火警傳輸設備進行屏蔽操作，則用戶編碼前六位為本機二次碼，設備類型為77-火警傳輸，確認后本機火警傳輸設備被屏蔽，火警傳輸故障/屏蔽指示燈常亮．取消屏蔽操作類似，不再贅述。

注意：在進行“屏蔽”、“取消屏蔽”、“啟動/停動”等操作中輸入設備的編碼時，可以使用通配符“*”，表示這一位可以是0~9中的任意數字，這個功能可以使我們方便的將一類設備屏蔽、取消屏蔽、啟動或停動。例如：如果要屏蔽掉系統中所有的防盜探測器，我們可以在屏蔽操作時輸入：“******48”，這樣所有防盜模塊將被屏蔽。其中“48”為防盜模塊設備類型代碼。

4.12用戶設置

按下“用戶設置”并輸入一級密碼，可進入用戶設置界面（如圖4-30）。

圖4-30

通過這些設置可以改變控制器的運行配置，用戶可以根據自己的實際情況分別進行設置。所有的設置參數均掉電不丟失，設置后一直有效，不受開關機的影響，直到下次更改設置。

4.12.1 時間設置

進入“1、時間設置”界面（如圖4-31），該界面上的時間是當前系統時間，可進行編輯修改，確認后便得到了新的系統時間。

注意：此處設置的時間是控制器運行記錄的基準時間，設置必須要準確。

圖4-31

4.12.2 防盜設置

進入“2、防盜設置”界面，屏幕顯示防盜設置菜單（如圖4-32）。

圖4-32

防盜禁止時，設備類型為“防盜模塊”的設備的報警信號將不顯示。

防盜允許時，設備類型為“防盜模塊”的設備的報警信號將可以顯示。

自動防盜時，用戶可自己設置防盜開啟與關閉的時間，在設定的時間段內控制器處于防盜開啟狀態，設定的時間段外控制器處于防盜關閉狀態，設定的時間段每日有效。

4.12.3啟動設置

進入“3、啟動設置”界面，屏幕顯示啟動操作控制菜單（如圖4-33），啟動設置包括手動啟動控制、自動啟動控制和警報輸出控制的設置，可通過按下其對應的數字鍵進行相關的設置。

圖4-33

鍵入“1”時：

圖4-34

說明：設置控制器是否允許手動啟動/停動操作，如果設置成手動禁止，將不能通過啟動/停動鍵、手動盤按鍵對聯動設備進行啟動和停動操作。由于多線制控制的設備重要，多線制的按鍵不受此設置的控制，在多線制盤上有專門控制該盤是否允許手動操作的電子鎖，可通過鑰匙設置手動操作允許或禁止。

按對應數字鍵進行設置，反白顯示的為當前設置。

鍵入“2”時：

圖4-35

說明：自動啟動是指滿足控制器進行聯動公式編程后，如果滿足聯動公式條件，控制器將自動按照聯動公式對聯動設備進行啟動或停動操作。可以設置自動禁止、部分自動、全部自動三種方式。

自動禁止：在此狀態下，控制器不允許進行自動聯動操作；

部分自動：在此狀態下，“自動允許”燈閃爍，當聯動條件滿足時，只允許等號為“==”或“==”的聯動公式參加聯動。

全部自動：在此狀態下，“自動允許”燈點亮，當聯動條件滿足時，等號為“=”、“=”、“==”或“==”的聯動公式均可以參加聯動。

自動模擬：此功能僅用于工程調試。在此狀態下，當聯動條件滿足時，符合聯動條件的手動消防啟動鍵的紅燈閃爍，表示聯動公式已正確執行，但此狀態下不啟動外部被控設備。

如果是氣體滅火設備，該設備的自動啟動還受“噴灑設置”的影響。

按對應數字鍵進行設置，反白顯示的為當前設置。

鍵入“3”時：

　　　　　　　　　　　　　　　　　圖 4-36

說明：警報輸出控制是指對控制器的警報輸出接口和火警傳輸進行設置，可以設置為火警直接啟動及聯動公式啟動。

火警直接啟動時，只要控制器出現火警信息，警報直接啟動，火警傳輸設備立即啟動，傳遞火警信息。此時不受自動設置的影響。

聯動公式啟動時，控制器出現火警信息，警報輸出和火警傳輸將不自動輸出，需要編輯到聯動公式中，通過聯動公式進行自動啟動。

按對應數字鍵進行設置，反白顯示的為當前設置。

4.12.4屏幕設置

進入“4、屏幕設置”界面，屏幕顯示屏幕設置菜單（如圖4-37）。

圖4-37

鍵入“1”時：

圖4-38

為保障在不同環境條件下液晶屏的清晰度，本控制器還設有對比度設置功能。通過設定液晶屏的對比度可以調整液晶屏的顯示清晰程度，用戶可根據環境和自己的需要調整該項數值，范圍為1~99級。該功能只對LM10V332型液晶屏有效，對LM104V03型液晶屏無效。

鍵入“2”時：

圖4-39

由于觸摸屏的一致性原因，再接入觸摸屏和更換觸摸屏后，需要校準坐標值。在此界面下，依次點擊1～5方框的中心位置，系統將自動校準觸摸屏的坐標值。

4.12.5 打印設置

進入“5、打印設置”界面，可以設置打印機的工作方式。

圖4-40

在“打印禁止”的狀態下，系統不打印任何信息。

在“選擇打印”的狀態下，用戶可在記錄檢查時有選擇的打印一些必要的信息。

在“火警打印”的狀態下，打印機即時打印系統中發生的新火警信息，同時也可實現“選擇打印”功能。

在“自動打印”的狀態下，打印機即時打印系統中發生的新信息，同時也可實現“選擇打印”功能。

按對應數字鍵進行設置，反白顯示的為當前設置。

4.12.6 噴灑設置

進入“6、噴灑設置”界面，輸入氣體操作密碼及更別密碼解鎖后，可將控制器設置為噴灑禁止或噴灑允許狀態。

圖4-41

在氣體噴灑允許狀態，氣體滅火設備才可以被手動啟動和自動聯動。否則啟動氣體滅火設備的聯動條件成立后，氣體滅火設備不會被啟動；手動啟動氣體滅火設備時，沒有響應。

4.12.7 預警設置

進入預警設置界面，屏幕顯示預警設置菜單（如圖4-42）?？刂破骺梢栽O(shè)置成預警允許或禁止。

圖4-42

在預警允許狀態下：

?如果符合預警關聯條件的一個探測器報警，控制器進入預警狀態，控制器的液晶屏將顯示預警信息，同時發出火警聲音提示，點亮預警指示燈，但不自動聯動警報輸出及進行聯動公式判斷。

?如果控制器進入預警狀態5分鐘內，符合預警關聯條件的另一個探測器也報警，即滿足了預警關聯條件，則預警轉為火警，控制器將進入火警狀態，點亮火警指示燈，自動聯動警報輸出并按聯動公式完成自動啟動操作（警報輸出及自動啟動還受用戶設置的影響）。

?如果控制器進入預警狀態5分鐘后，未出現其他的設備報警，控制器將自動清除預警信息，并復位報警設備。

?手動報警按鈕的報警不受預警設置影響，直接進入火警狀態。

?在預警禁止?fàn)顟B(tài)下，任意設備報火警均直接進入火警狀態。

通過設置預警允許，可以有效地避免某個設備誤報警引起的誤動作，在預警狀態，人工確認有火警發生時，可以按下任意的手動報警按鈕，使控制器立即進入火警狀態。

用戶可以根據現場實際情況進行預警關聯設置，界面如圖4-43。

圖4-43

控制器可以設定最多64條預警關聯公式，圖4-43中顯示的公式意義為：若系統檢測到了010001點型感煙探測器（或010002點型感煙探測器）發出一條火警信號，則系統將進入預警狀態，揚聲器發出火警音響，但不激活聯動輸出。屏幕顯示如圖4-44。

圖4-44

若在檢測到010001點型感煙探測器火警5分鐘之內，系統又檢測到010002點型感煙探測器火警，則系統進入火警狀態，并激活聯動輸出，屏幕顯示如圖4-45。否則5分鐘后，系統將對010001點型感煙探測器復位，并清除預警信息。

圖4-45

4.12.8 工程名稱

進入工程名稱設置界面，如圖4-46所示，用戶可以輸入20個以內的漢字。工程名稱將顯示在正常監視界面內。

圖4-46

4.13聯動設備的手動啟動與停動操作

4.13.1對聯動進行手動啟動操作的條件

提醒用戶注意，這些外部設備都是消防專用的。錯誤的操作一方面可能導致不應有的損失；另一方面可能會消弱固有消防能力。操作人員應慎重使用！

對外部設備進行啟動操作應符合下列條件：

1）操作人員必須是經過本控制器操作培訓的合格人員。

2）了解所要啟動設備所在的環境和控制的區域。

3）清楚所啟動設備的功能，并能預期啟動本設備后所產生的結果。

聯動設備的手動啟動和停動可以采用主機鍵盤啟動/停動、手動消防啟動盤啟動/停動、多線制控制盤啟動/停動。利用主機鍵盤的“啟動/停動”進行操作是一種通用的方法，需要輸入或選擇被啟動設備的二次碼和類型；而利用手動消防啟動盤進行操作則是一種快捷專用的方法，要實現這種啟動方式，需在安裝調試時對手動消防啟動盤上的手動鍵與需對應控制的設備進行編程定義，并在手動鍵旁的指示區域明確寫明該鍵所控制的設備名稱。一些重要設備直接接入多線制控制盤，可以利用多線制盤的按鍵直接啟動或停動。

無論是利用主機鍵盤或是利用手動消防啟動盤對聯動設備進行手動啟動和停動，都必須在控制器處于“手動允許”的狀態下，才能發出啟動命令。當控制器處于“手動禁止”的狀態下或啟動的設備處于屏蔽或故障狀態時，啟動操作均不起作用。

多線制盤的手動啟動受多線制盤的手動允許鎖的限制，只有在手動允許鎖處于允許的狀態，才可以通過多線制盤的按鍵啟動。

4.13.2利用主機鍵盤/觸摸屏進行的被控設備啟動/停動操作

按下控制器主鍵盤區內的“啟動/停動”（若控制器處于鎖鍵狀態，需輸入一級密碼解鎖），屏幕顯示如圖4-47所示。屏幕左側顯示的是所有已定義的可啟動設備，右側顯示的是已經被啟動的設備。

用鍵盤操作的方法：在啟動設備或停動設備提示框輸入需要操作的設備二次碼，然后按

“確認”可直接啟動/停動該設備；當需要在可啟動設備或可停動設備列表框中選擇設備二次碼時，可按進入可啟動設備或可停動設備列表框，按、選擇設備二次碼，被選中的設備二次碼反白顯示，按將選中的設備二次碼寫入到設備提示框，再次按“確認”可啟動/停動該設備。

用觸摸屏操作的方法：系統默認的狀態為可啟動設備或可停動設備列表框中顯示全部可啟動設備或可停動設備，直接點擊可啟動設備或可停動設備列表框區域的屏幕，可直接選擇設備二次碼，被選中的設備二次碼反白顯示，再次點擊被選中的設備二次碼，選中的設備二次碼寫入到設備提示框，點擊屏幕“啟動”按鈕或“停動”按鈕區域，可啟動/停動該設備。

圖4-47

注意：

?當進行帶通配符“*”的啟動/停動操作時，系統將彈出提示框，“即將按照條件********啟動多個設備，按‘確認’鍵繼續，按‘取消’鍵返回！”，確認后，系統彈出密碼框，輸入正確的密碼再次確認；在提示狀態下按“確認”可完成啟動/停動操作，按“取消”將放棄此次操作；提示框有時間限制，20秒內不進行操作，放棄此次操作。

?操作氣體滅火設備類設備的方法請參考4.15節氣體滅火設備的啟動和停動控制。

4.13.3利用手動消防啟動盤進行的被控設備手動啟動/停動操作

要啟動一個被控總線設備，首先要根據手動消防啟動盤的標簽提示信息找到要啟動的設備對應的單元，按下這個單元的手動鍵，命令燈點亮，啟動命令發出；若再次按下該鍵則命令燈熄滅，啟動命令被終止。

4.13.4利用多線制盤進行的手動啟動/停動操作

通過KZK-100卡上的按鍵實現對外接設備的控制：

輸出設置為電平輸出方式時，按下多線制盤的按鍵，該按鍵對應的控制線發出啟動信號，同時按鍵旁的對應啟動燈點亮；再次按下該按鍵，輸出停止，啟動燈熄滅。

輸出設置為脈沖輸出方式時，按下多線制盤的按鍵，該按鍵對應的控制線發出脈沖啟動信號；再次按下該鍵，再次發出脈沖啟動信號。

4.14聯動設備的自動控制

4.14.1實現自動聯動的條件

控制器只有處于“部分自動”或“全部自動”的狀態下，才能發出自動聯動啟動命令；可觀察自動允許指示燈或通過屏幕上的狀態欄了解控制器當前所處的狀態；在用戶設置界面中可更改控制器的自動聯動狀態。

在有人值班的情況下，應設置成“自動禁止”狀態，由值班人員對報警確認后，再改成自動狀態，控制器由自動禁止?fàn)顟B(tài)改成自動狀態時，會自動執行符合聯動公式要求的命令。

4.14.2自動聯動邏輯的實現

當聯動公式中的邏輯關系滿足時，若聯動關系所關聯設備為無延時啟動或停動要求，控制器將自動發出啟動或停動命令，啟動或停動對應的設備；若聯動關系所關聯設備有延時啟動要求，邏輯關系滿足后，系統進行延時倒計時，延時結束時發出啟動命令。

4.14.3延時啟動的取消和直接啟動控制

本控制器設置了取消延時啟動和由延時啟動轉為直接啟動的功能，即在焦點屏幕為延時信息的情況下，按“確認”鍵，如圖4-48所示，此時按“1”鍵將終止焦點信息的延時啟動操作，按“2”鍵把正在進行延時啟動的設備轉換位直接啟動的操作。

圖4-48

注意：

?進行上述操作時，首先應通過按“窗口切換”鍵將焦點屏幕切換到延時屏幕。

?當有一條以上延時信息存在時，按、鍵可選擇焦點信息。

4.14.4待聯動設備禁止輸出控制

根據聯動編程的關系，當聯動條件部分滿足時，可以查看所有已經有部分條件滿足的聯動設備，并且在待聯動設備檢查界面，可以禁止或允許聯動設備輸出；當聯動條件全部滿足時，被禁止輸出的設備將不被啟動。

舉例：系統中有聯動公式0100103 x 01000203 = 0101011900 0101023790，當 0100103報警后，我們查看部分待聯動的設備，并可以對待聯動設備進行禁止啟動操作。具體操作步驟如下：

?按下“火警確認”鍵，輸入正確密碼后，進入待聯動設備操作界面，如圖4-49。

?按下“1”，可以對當前焦點信息的設備執行禁止輸出操作。

?按下“2”，可以對待聯動列表中的所有設備執行禁止輸出操作。

?被禁止輸出的設備會在設備注釋前顯示“@”。

?按下“3”或“4”，可對設備執行允許輸出操作。

圖4-49

4.15氣體滅火設備的啟動和停動控制

4.15.1氣體滅火設備的啟動條件

提醒操作者務必注意，氣體滅火設備是一種接受到有效啟動命令后就會瞬時完成噴灑滅火工作的被控設備。對氣體滅火設備的誤操作一方面會導致重大的、不可挽回的損失，甚至是人員傷亡；另一方面也會在一定時期造成重要場所消防能力的削弱。啟動這些設備應慎之又慎！氣體滅火設備的設備類型為“氣體啟動（37）”。

進行氣體滅火設備的啟動除了具備啟動一般設備的條件外還應符合以下條件：

1）進行氣體滅火設備啟動的人員必須是經過氣體滅火知識培訓合格的人員。

2）確認火情確實需要啟動氣體滅火設備。

3）確認氣體滅火設備噴灑的保護區域內人員疏散已經完成。

氣體滅火設備包括氣體滅火控制盤上的“氣體啟動”和“氣體停動”兩個編碼控制點，對“氣體啟動”設備的自動聯動或手動啟動操作，除了需要控制器處于“部分自動”（含有“= =”的聯動公式參加聯動）、 “全部自動”（含有“=”及“= =”的聯動公式均可參加聯動）或“手動允許”狀態下外，控制器還必須處于“噴灑允許”的狀態下。而對“氣體停動”的操作，不受“噴灑允許”的控制。

4.15.2氣體滅火設備的手動啟動控制

氣體滅火設備的手動啟動和一般設備一樣有利用主機鍵盤和利用手動消防啟動盤兩種啟動方式，并具有相類似的操作方法。

在一般情況下，應采用手動消防啟動盤方式，這種方式快捷且不易出錯，只要根據手動消防啟動盤的標簽提示信息找到該氣體滅火設備對應的單元，按下這個單元的命令鍵就可以了。

在特殊情況下，如手動消防啟動盤未定義該設備，也可利用主機鍵盤的方式來進行啟動控制。

為防止對氣體滅火設備的誤操作，在按下對應手動鍵或在啟動菜單下輸入氣體被啟動設備

的用戶編碼后，控制器屏幕自動發出兩次提示，并伴有警報聲。假定啟動編碼為 020316 號的氣體滅火設備，屏幕上會提示：“請立即確認火警，按照下面的提示進行操作！”，此時按下“確認”屏幕上會出現如圖4-50提示；按下“取消”放棄。在圖4-50所示界面下，按下“取消”放棄；按下“確認”控制器立即發出啟動氣體滅火設備命令！警告提示窗有時間限制，20秒內不進行操作，放棄此次操作。

圖4-50

4.15.3氣體滅火設備的自動聯動控制

在手動啟動時，經過確認后立即啟動氣體滅火設備，而自動聯動控制氣體滅火設備時，控制器直接向氣體滅火控制盤發出命令。氣體滅火控制盤接到此命令后，經過延時（可設定）后向控制氣體滅火設備的鋼瓶電磁閥發出啟動信號。

4.15.4氣體滅火設備的緊急停動控制

在氣體滅火控制盤發出立即啟動命令前的延時期間，既可以在中控室又可以在現場對氣體滅火設備實施緊急停動。

在中控室，可以通過按下“氣體停動”編碼點對應手動消防啟動盤上的手動鍵或在啟動菜單下輸入“氣體停動”設備的編碼來發送氣體緊急停動命令終止延時啟動的命令。在現場，可以按下“緊急停動”按鈕直接終止氣體滅火設備的延時啟動。

4.16復位功能

當火警或故障等處理完畢后，對控制器進行復位操作，操作方法為按下“復位”鍵，輸入用戶密碼并確認。復位可以實現以下功能：

?清除當前的所有火警、故障和反饋顯示。

?復位所有聯動設備。

?復位所有總線制被控設備和手動消防啟動盤、多線制盤上的狀態指示燈。

?清除正處于請求和延時請求啟動的命令。

?清除消音狀態。

?清除所有的火災顯示盤顯示。

?清除屏蔽顯示，但屏蔽內容依舊起作用，屏蔽指示燈依然點亮。
