電氣故障現象是多種多樣的。

例如，同一類故障可能有不同的故障現象，不同類故障可能是同一種故障現象——這種故障現象的同一性和多樣性，給查找故障帶來了復雜性。

但是，故障現象是查找電氣故障的基本依據，是查找電氣故障的起點，因而要對故障現象仔細觀察分析，找出故障現象中最主要的、最典型的方面，搞清故障發生的時間、地點、環境等。

1.直接感知

有些電氣故障可以通過人的手、眼、鼻、耳等器官，采用摸、看、聞、聽等段，直接感知故障設備異常的溫升、振動、氣味、響聲、色變等，確定設備的故障部位。

關于目前電力行業NDT檢測相關內容可參考之前的資料。

電力行業NDT無損檢測技術應用大盤點！

2.儀器檢測

許多電氣故障靠人的直接感知是無法確定部位的，而要借助各種儀器、儀表，對故障設備的電壓、電流、功率、頻率、阻抗、絕緣值、溫度、振幅、轉速等等進行量，以確定故障部位。例如，通過測量絕緣電阻、吸收比、介質損耗，判定設備絕緣是否受潮；通過直流電阻的測量，確定長距離線路的短路點、接地點等。

本文整理了電氣故障診斷術口訣大全，美味大餐一道一道端上來，學而不厭，不知道哪一道是你最喜歡的菜？？？

一、感官診斷快簡便

1、電力變壓器異常聲響的判斷

運行正常變壓器，清晰均勻嗡嗡響。配變聲響有異常，判斷故障點原因。嗡嗡聲大音調高，過載或是過電壓。

間歇猛烈咯咯聲，單相負載急劇增。叮叮當當錘擊聲，穿心螺桿已松動。噼噼啪啪拍掌聲，鐵心接地線開斷。

間歇發出哧哧聲，鐵心接地不良癥。繞組短路較輕微，發出陣陣噼啪聲。繞組短路較嚴重，發出巨大轟鳴聲。

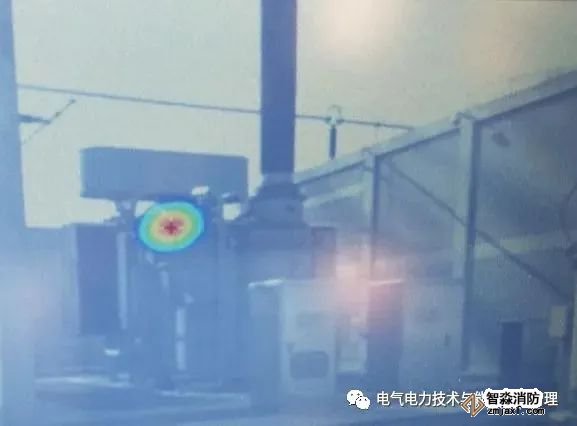

目前電力行業有一種新興的聲成像檢測技術，定位效果也不錯，可以參考和借鑒，見下圖和案例相關視頻。

No.2讓聲音看得見——聲成像技術在電力行業的精彩實例！

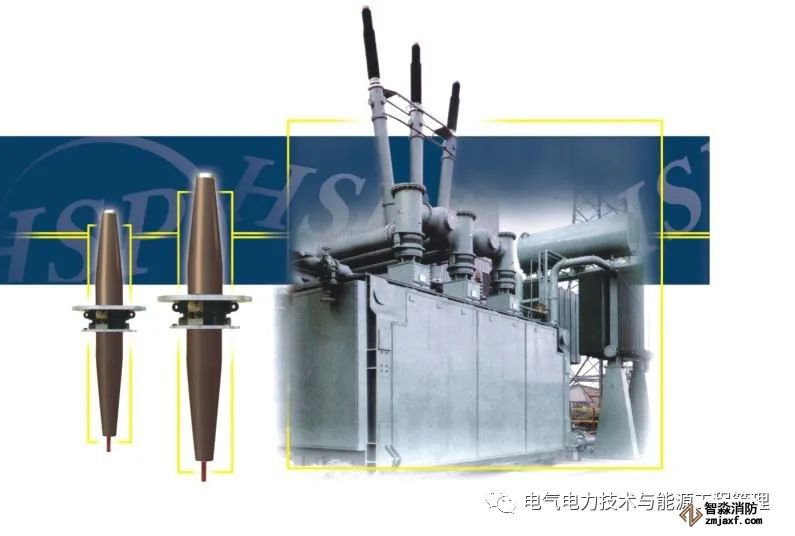

高壓套管有裂痕，發出高頻嘶嘶聲。高壓引線殼閃絡，噼噼啪啪炸裂聲。低壓相線有接地，老遠聽到轟轟響。

跌落開關分接頭，接觸不良吱吱響。

2、用半導體收音機檢測電氣設備局部放電

巡視變配電設備，局部放電難發現。攜帶袖珍收音機，調到?jīng)]有電臺位。音量開大聽聲響，均勻嗡嗡聲正常。

倘若聲響不規則，夾有很響鞭炮聲，或有很響吱吱聲，附近有局部放電。然后音量關小些，靠近設備逐臺測。

復又聽到鞭炮聲，被測設備有故障，該設備局部放電，發射高頻電磁波。

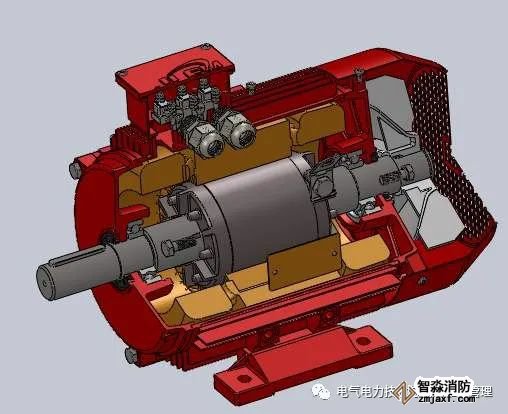

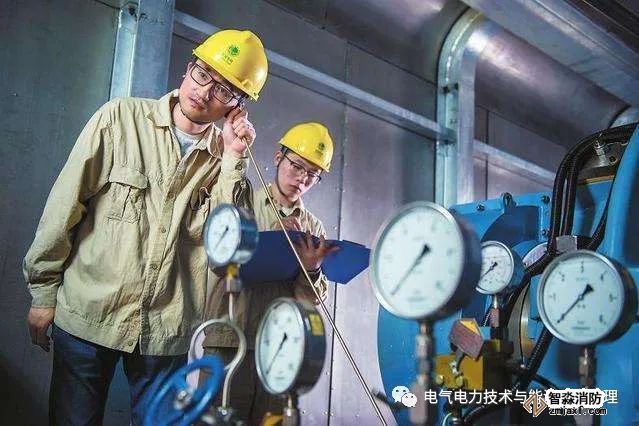

3、運用聽音棒診斷電動機常見故障

運用聽音棒實聽，確定電動機故障。聽到持續嚓嚓聲，轉子與定子碰擦。轉速變慢嗡嗡聲，線圈碰殼相接地。

轉速變慢吭吭聲，線圈斷線缺一相。軸承室里噓噓聲，軸承潤滑油干涸。軸承部位咯咯聲，斷定軸承已損壞。

4、檢查木桿桿身中空用敲擊法

巡視檢查木電桿，桿身四周錘敲擊。當當清脆聲良好，咚咚聲響身中空。

5、用根剝頭絕緣導線檢驗發電機組軸承絕緣狀況

發電機組運行時，軸承絕緣巧檢驗。用根剝頭絕緣線，導線一頭先接地，另端碰觸旋轉軸，多次輕觸仔細看。

產生火花絕緣差，絕緣良好無火花。

6、中性點不接地系統中單相接地故障的判斷

三相電壓誰最大，下相一定有故障。

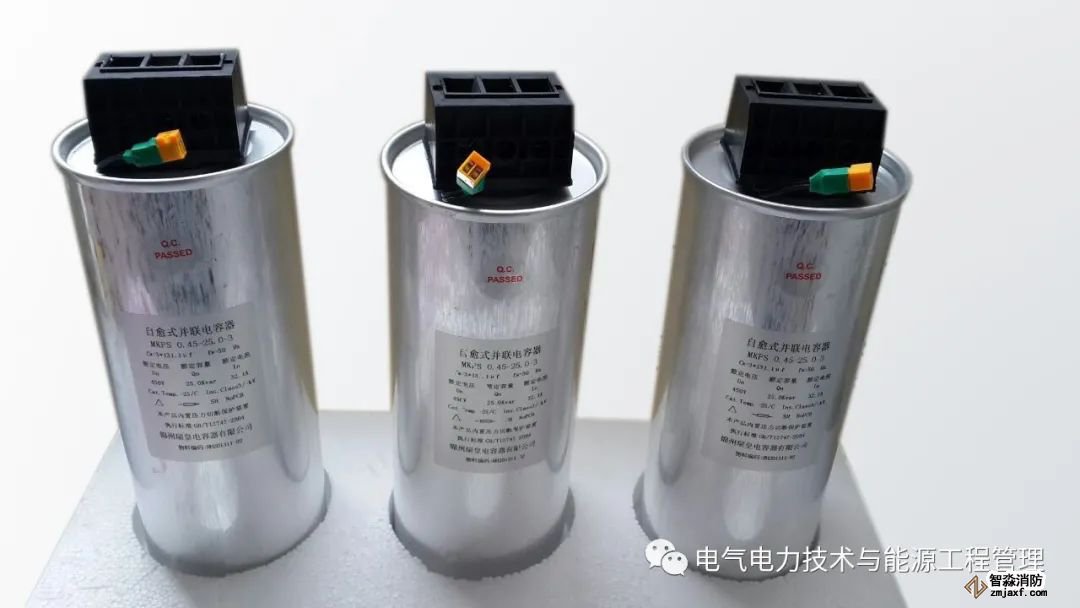

7、巡視檢查電力電容器

巡視檢查電容器，鼓肚漏油溫升超。咕咕聲響不正常，內部有放電故障。

8、用充放電法判斷小型電容器的好壞

小型電容器好壞，充放電法粗判斷。電容兩端接電源，充電大約一分鐘。用根絕緣銅導線，短接電容兩電極。

火花閃亮是良好，沒有火花已損壞。

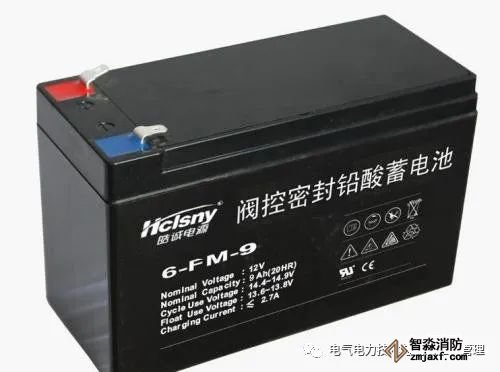

9、識別鉛蓄電池極性

鉛蓄電池兩極性，正負記號看不清。極柱顏色來區別，負極青灰正深棕。極柱位置上區別，靠廠標牌端正極。

極柱直徑不相同，正極較粗負極細。折斷鋸條劃極柱，質較硬的為正極。極柱引線插紅薯，線周變綠是正極。

連接極柱兩導線，浸入稀硫酸溶液，產生氣泡端負極，沒有氣泡端正極。

關于行業內著名的閥控鉛酸電池等電源知識，可以參考相關鏈接。

【電氣工程知識】發電廠變電站監控系統

10、刮火法檢查蓄電池單格電池是否短路

蓄電池內部短路，多發生在一兩格。單格電池短路否，常用刮火法檢查。用根較粗銅導線，接單格電池一極，

手拿銅線另一端，迅速擦劃另一極。出現藍白色火花，被檢單格屬良好。紅色火花是缺電，沒有火花已短路。

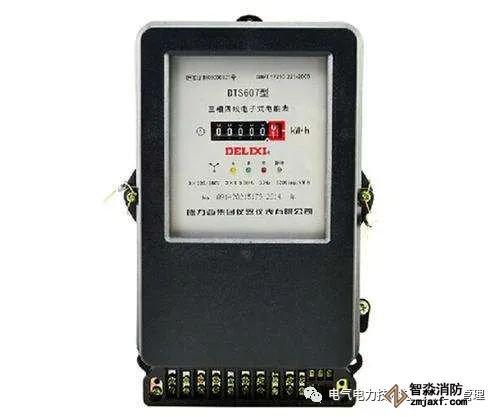

11、抽中相電壓法檢查兩元件三相電能表接線

三相三線電能表，抽中相電壓檢查。負荷不變情況下，斷開中相電壓線。

觀看電能表運轉，圓盤正轉慢一半，唯一正確性接線，否則接線有錯誤。

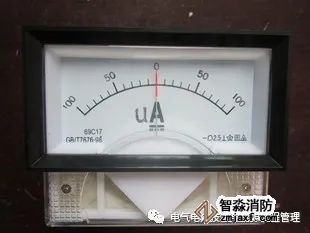

12、判斷微安表內線拳是否斷線

微安表線圈通斷，萬用表不能測判。微安表后接線柱，銅綠導線短接好，然后搖動微安表，同時看表頭指針。

緩慢擺動幅度小，表內線圈則完好。較快大幅度擺動，表內線圈已斷線。

13、根據熔絲熔斷狀況來分析判斷故障

看熔絲熔斷狀況，判斷線路內故障。外露熔絲全熔爆，嚴重過載或短路。熔絲中部斷口小，正常過載時間長。

壓接螺釘附近斷，安裝損傷未壓緊。

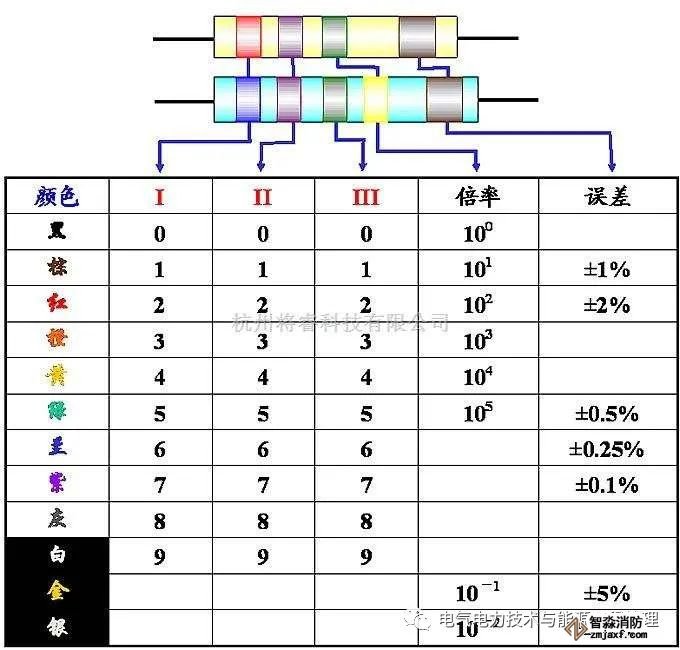

14、根據色環標志來識別電阻大小

成品小型電阻器，色環標稱電阻值。色環第一環確定，靠近電阻邊緣環。最末一環為偏差，倒數二環是倍數。

其余色環阻值環，表示阻值有效數。色標顏色代表數，倍數十的次方值。棕紅橙黃綠藍紫，一二三四五六七，

灰八九白黑為零，金一銀二負倍數。

15、劣質鋁芯絕緣線識別法

塑料絕緣鋁芯線，看摸芯皮識優劣。芯線柔軟銀白色，劣質較硬色發烏。

外皮色艷印廠名，劣質陳舊無標識。外皮芯線接觸緊，劣質套大芯小松。

16、鑒別白熾燈燈泡的好壞

白熾燈燈泡好壞，眼看手模來鑒別。泡圓光潔無砂眼，商品標識印字清。玻璃燈芯不歪斜，絲鉤鎢絲排列均。

燈頭安裝不歪斜，稍用力拉不感松。

17、鑒別變壓器油的質量

變壓器油外觀看，新油通常淡黃色。運行后呈淺紅色，油質老化色變暗，強度不同色不同，炭化嚴重色發黑。

試管盛油迎光看，好油透明有熒光。沒有藍紫色反光，透明度差有異物。好變壓器油無味，或有一點煤油味。

干燥過熱焦臭味，嚴重老化有酸味。油內產生過電弧，則會聞到乙炔味。

18、滴水檢測電動機溫升

電機溫升滴水測，機殼上灑幾滴水。只冒熱氣無聲音，被測電機沒過熱。冒熱氣時咝咝響，電機過熱溫升超。——OMG，這得多高的溫度呀

19、三相電動機未裝轉子前判定轉向的簡便方法

電動機轉向預測，轉子未裝判定法。銅絲彎曲成桶形，定子內徑定桶徑。定子豎放固定好，棉線吊桶放其中。

桶停穩后瞬通電，桶即旋轉定轉向。

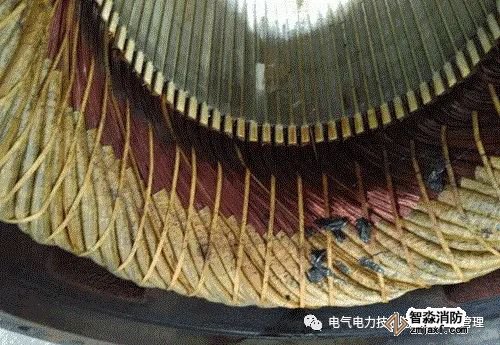

20、電動機絕緣機械強度四級判別標準

電動機絕緣優劣，機械強度來衡量。感官診斷手指按，四級標準判別法。手指按壓無裂紋，絕緣合格手感硬。

按時發生小裂紋，絕緣處于脆弱狀。按時發生大變形，絕緣已壞停止用。

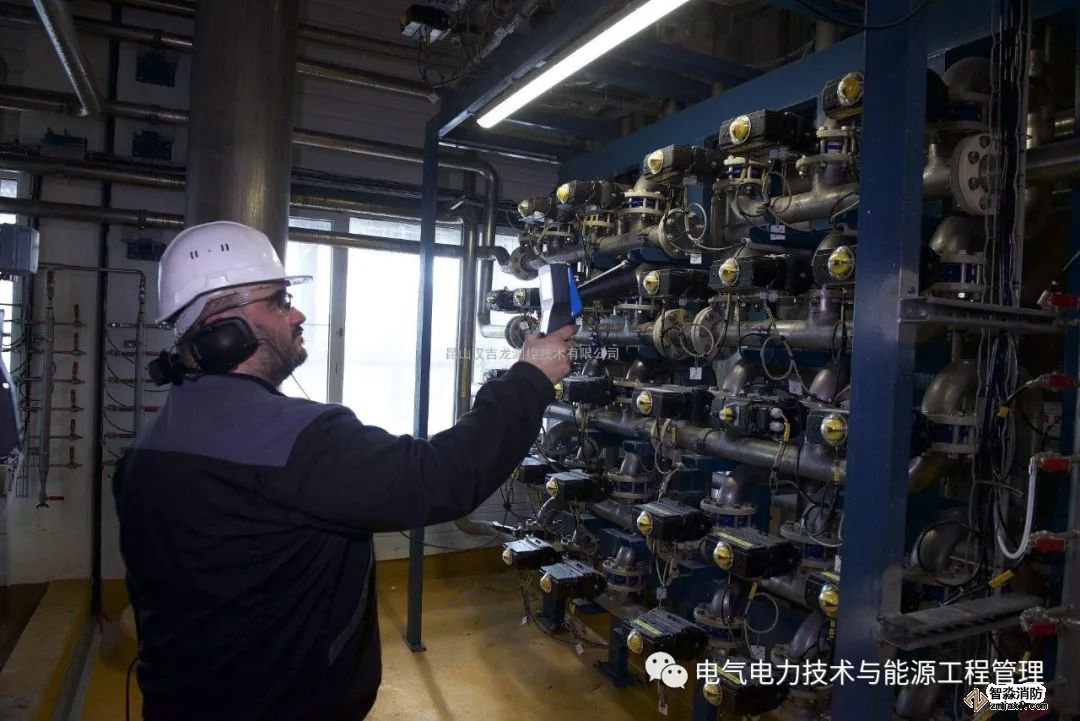

21、手感溫法檢測電動機溫升

電動機運行溫度，手感溫法來檢測。手指彈試不覺燙，手背平放機殼上。長久觸及手變紅，五十度左右稍熱。

手可停留兩三秒，六十五度為很熱。手觸及后燙得很，七十五度達極熱。手剛觸及難忍受，八十五度已過熱。

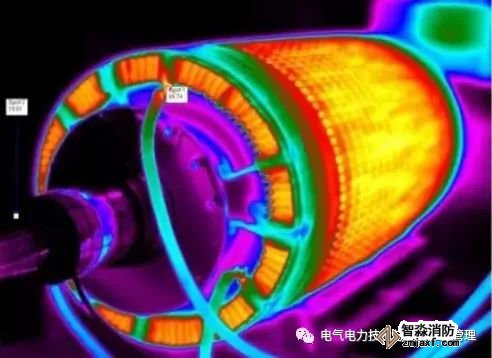

電力能源君表示，現在都是使用紅外測溫，更安全、更準確，不過老手藝不能全丟喔......

22、手模低壓熔斷器熔管絕緣部位溫度速判哪相熔斷

低壓配電屏盤上，排列多只熔斷器。手模熔管絕緣部，燙手熔管熔體斷。

23、手拉電線法查找軟線之間斷芯故障點

單芯橡套軟電線，中間斷芯查找法。雙手抓住線外皮，間隔二百多毫米。同時用力往外拉，逐段檢查仔細看。

線徑突然變細處，便是斷芯故障點。

二、測電筆、驗燈查判

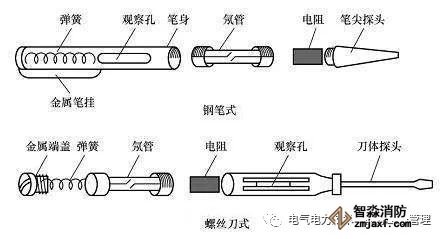

1、使用低壓測電筆時的正確握法

常用低壓測電筆，掌握測試兩握法。鋼筆式的測電筆，手掌觸壓金屬夾。拇指食指及中指，捏住電筆桿中部。

旋鑿式的測電筆，食指按尾金屬帽。拇指中指無名指，捏緊塑料桿中部。氖管小窗口背光，朝向自己便觀察。

2、使用低壓測電筆時的應知應會事項

使用低壓測電筆，應知應會有八項。帶圓珠筆測電筆，捏握桿著金屬箍。細檢電筆內組裝，電阻須在氖管后。

定期測檢電阻值，必須大于一兆歐。旋鑿式的測電筆，鑿桿套上絕緣管。用前有電處預測，檢驗性能是否好。

測試操作要準確，謹防筆尖觸雙線。絕緣墊臺上驗電，人體部分須接地。明亮光線下測試，氖管輝光不清晰。

3、測電筆測判交流電路中任何兩導線是同相還是異相

測判兩線相同異，兩手各持一電筆，兩腳與地相絕緣，兩筆各觸一根線，兩眼觀看一只筆，不亮同相亮為異。

4、測電筆區別交流電和直流電

電筆測判交直流，交流明亮直流暗。交流氖管通身亮，直流氖管亮一邊。

5、測電筆區別直流電正極和負極

測判直流正負極，電筆氖管看仔細。前端明亮是負極，后端明亮為正極。

6、測電筆測判直流電系統正負極接地

變電所直流系統，電筆觸及不發亮。若亮靠近筆尖端，正極有接地故障。若亮靠近手握端，接地故障在負極。

7、判斷380/220V三相三線制供電線路單相接地故障

星形接法三相線，電筆觸及兩根亮，剩余一根亮度弱，該相導線軟接地。若是幾乎不見亮，金屬性接地故障。

8、判斷星形連接三相電阻爐斷相故障

三相電爐中性點，負荷平衡不帶電。電筆觸及氖管亮，判定故障是斷相。

9、判斷電燈線路中性線斷路

照明電路開關合，電燈不亮電筆測。相線中性線均亮，電源中性線斷線。

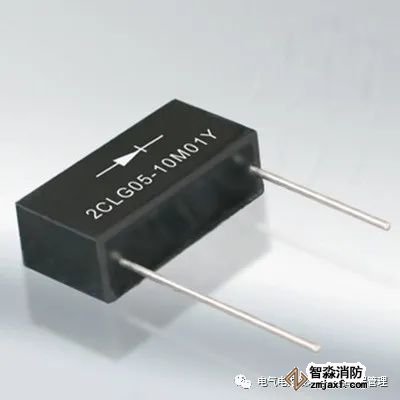

10、檢測高壓硅堆的好壞和極性

電筆串只二極管，正極接市電相線。手握硅堆任一端，觸壓電筆金屬夾。筆內氖管若發亮，手握硅堆負極端。

筆內氖管不發亮，手握硅堆正極端。手握硅堆端調換，正測反測細觀察。兩次氖管均發亮，高壓硅堆內短路。

兩次氖管都不亮，高壓硅堆內開路。

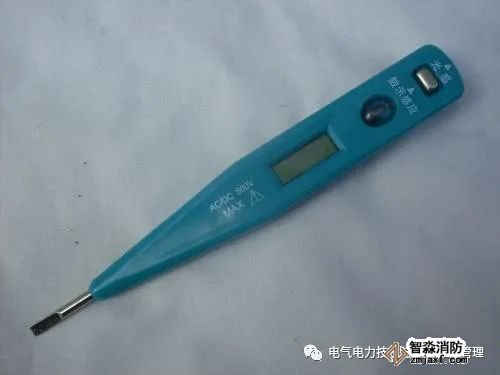

11、正確使用數顯感應測電筆

數顯感應測電筆，正確握法測檢法。食指按筆尾頂端，拇指中指無名指，捏塑料桿中上部，拇指兼顧按電極。

數值顯示屏背光，朝向自己便觀察。拇指按直接測檢，觸及被測裸導體。按感應斷點測檢，觸及帶外皮導線。

區別相線中性線，查找相線斷芯點。

關于電氣作業一些工器具，可以參考以下鏈接內容進行自己充電。

電力帶電作業術語英語及涵義——絕緣工器具！

電力帶電作業術語英語及涵義——儀器設備組！

12、檢驗燈校驗照明安裝工程

照明工程竣工后，常用檢驗燈校驗。斷開所有燈開關，拔取相線熔體管。熔斷器上下樁頭，跨接大功率驗燈。

接通電源總開關，驗燈串聯電路里。線路正常燈不亮，燈亮必有短路處。排除故障再校驗，直至線路無短路。

校驗支路各盞燈，分別閉合燈開關。支路短路驗燈亮，斷線故障燈不亮。驗燈發出暗淡光，被驗燈亮則正常。

關燈校驗第二盞，同理同法校各燈。

13、檢驗燈校驗單相插座

單相二百二插座，常分兩孔和三孔。兩孔左中右為相，左中右相上為地。

單相二百二插座，跨接檢驗燈校驗。左中右相接驗燈，燈亮正常則正確。斷路故障燈不亮，接觸不良燈閃爍。

三孔插座加測試，右相上地?zé)粢擦粒笾猩系責舨涣?，否則接線不正確。

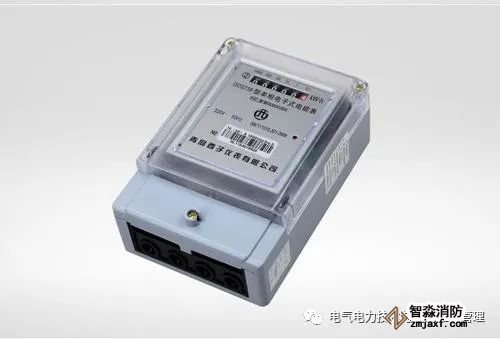

14、百瓦檢驗燈校驗單相電能表

測校單相電能表，百瓦燈泡走一圈。常數去除三萬六，理論時間單位秒。

實測理論時間差，誤差百分之二好。實多理少走字少，實少理多走字多。

15、燈泡核相法檢查三相四線電能表接線

三相四線電能表，接線檢查核相法。兩盞檢驗燈串聯，兩引出線跨觸點：某元件電壓端子，該相電流電源線。

燈亮說明接錯線，電壓電流不同相。接線正確燈不亮，電壓電流是同相。

16、檢驗燈檢測單相電能表相線與中性線顛倒

國產單相電能表，一進一出式接線。驗燈兩條引出線，一個線頭先接地，另頭觸及表端子，右邊進線和出線。

接線正確燈不亮，燈亮相零線顛倒。

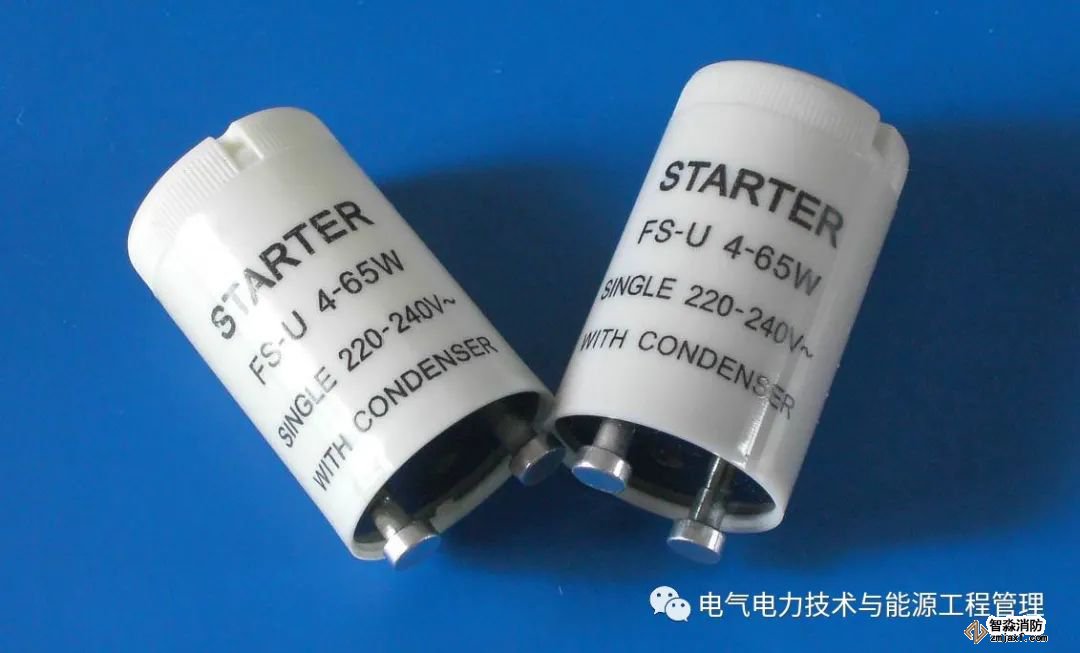

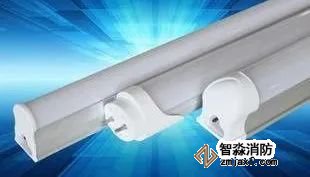

17、檢驗燈檢測日光燈管的好壞

日光燈管之好壞，檢驗燈檢驗判定。燈管端腳串驗燈，跨接二百二電源。燈亮燈管又輝光，被測燈管端尚好。

燈管無輝光管端，燈絲電子消耗盡。反復觸及等不亮，管端燈絲已斷路。

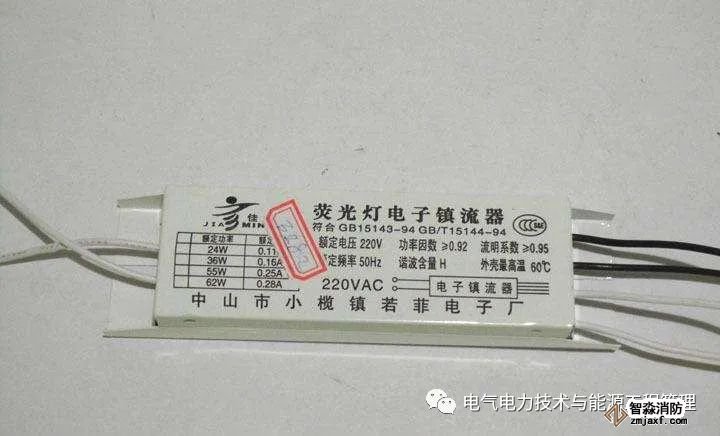

18、檢驗燈檢測日光燈的鎮流器好壞

日光燈顯不正常，檢測鎮流器好壞。鎮流器串檢驗燈，跨接二百二電源。燈光暗淡紅橙色，鎮流器內無故障。

亮近正常有短路，不亮斷線或脫焊。

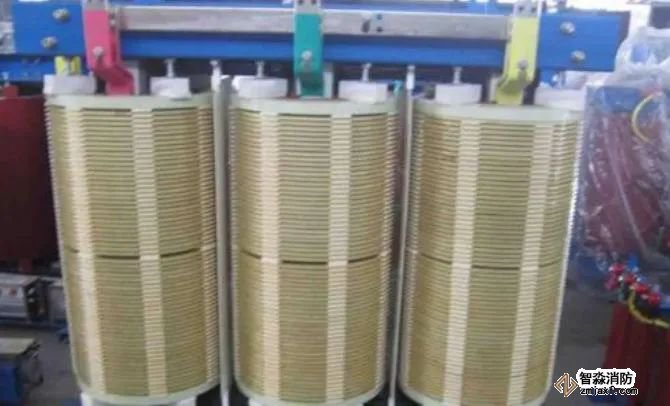

19、檢驗燈測判電源變壓器繞組有匝間短路

電源變壓器繞組，匝間短路很難判。二次繞組斷負荷，一次繞組串驗燈。跨接二百二電源，匝間短路燈較亮。

燈絲微紅不發亮，繞組正常無短路。

20、檢驗燈檢測低壓電動機的絕緣狀況

低壓電動機絕緣，檢驗燈粗略檢測。控制電機接觸器，驗燈跨觸上下側。燈泡一點也不亮，電動機絕緣良好。

燈絲微紅輕損壞，亮度正常嚴重壞。

21、檢驗燈檢測低壓三相電動機電源斷相運行

電動機斷相運行，檢驗燈逐相檢測。接通電源接觸器，或熔斷器上下側。驗燈跨觸燈不亮，被測電源相正常。

燈絲發紅發暗光，觸頭燒毛熔絲斷。

22、檢驗燈監測封閉式三相電熱器電阻絲燒斷故障

封閉三相電熱器，電阻絲燒斷監測。星形接法中性點，接地線間接驗燈。三相電阻絲正常，驗燈一點也不亮。

燈絲發紅暗淡亮，一相電阻絲燒斷。燈泡亮度達正常，兩相電阻絲燒斷。

23、檢驗燈判別靜電與漏電

設備外殼電筆測，氖管發亮有電壓。帶電部位大地間，跨接驗燈來判斷。驗燈不亮是靜電，燈亮不熄為漏電。

三、有的放矢表測判

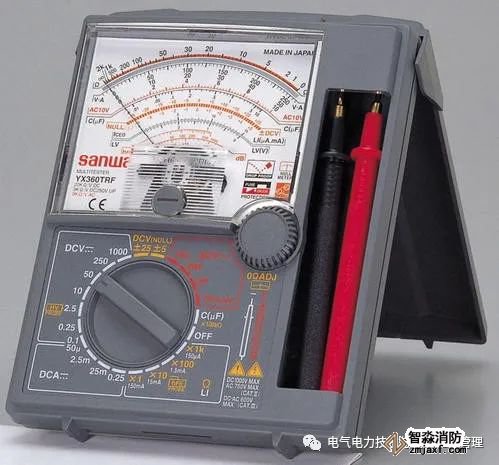

1、正確使用萬用表

正確使用萬用表，用前須熟悉表盤。兩個零位調節器，輕輕旋動調零位。正確選擇接線柱，紅黑表筆插對孔。

轉換開關旋撥檔，檔位選擇要正確。合理選擇量程檔，測量讀數才精確?？礈?zhǔn)量程刻度線，垂視表面讀數準。

測量完畢撥表筆，開關旋于高壓檔。表內電池常檢查，變質會漏電解液。用存儀表環境好，無振不潮磁場弱。

2、正確運用萬用表的歐姆檔

正確運用歐姆檔，應知應會有八項。電池電壓要富足，被測電路無電壓。選擇合適倍率檔，針指刻度尺中段。

每次更換倍率檔，須重調節電阻零。筆尖測點接觸良，測物筆端手不碰。測量電路線通斷，千歐以上量程檔。

判測二極管元件，倍率不同阻不同。測量變壓器繞組，手若碰觸感麻電。

3、萬用表測量電壓時注意事項

用萬用表測電壓，注意事項有八項。清楚表內阻大小，一定要有人監護。被測電路表并聯，帶電不能換量程。

測量直流電壓時，搞清電路正負極。測感抗電路電壓，期間不能斷電源。測試千伏高電壓，須用專用表筆線。

感應電對地電壓，量程不同值差大。

4、萬用表測量直流電流的方法

用萬用表測電流，開關撥至毫安檔，確定電路正負極，表計串聯電路中。選擇較大量程檔，減小對電路影響。

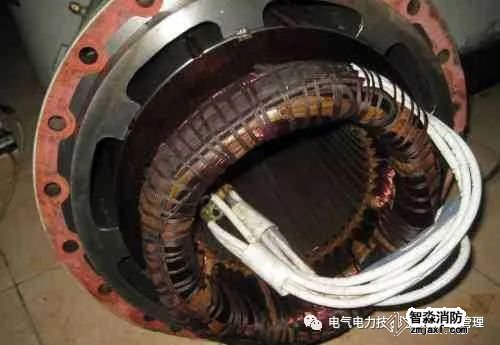

5、直流法判別三相電動機定子繞組的首尾端

三相電動機繞組，首尾直流法判斷。萬用表撥毫安檔，直流電源干電池。一相繞組接儀表，另相繞組觸電池。

通電瞬間表針轉，反轉正極都是首。若不反轉換接線，余相繞組同法判。

6、剩磁法判別三相電動機定子繞組的首尾端

運轉過的電動機，首尾剩磁法判斷。三相繞組出線頭，作好標記后并聯。萬用表撥毫安檔，跨接并聯公共點。

慢慢轉動電機軸，同時觀看儀表針。指針無明顯擺動，三首三尾各并連。指針向左右擺動，二首一尾并一端。

一相繞組調換頭，再用同法來測辨。直至表針不擺動，首尾分別并一端。

7、環流法判別三相電動機定子繞組的首尾端

運轉過的電動機，首尾環流法判斷。三相繞組出線頭，互串接成三角形。萬用表撥毫安檔，串接三相繞組中。

均勻盤轉電機軸，同時觀看儀表針。指針基本不擺動，繞組首尾相連接。指針擺動幅度大，一相繞組頭顛倒。

兩連接點兩線頭，都是首端和尾端。

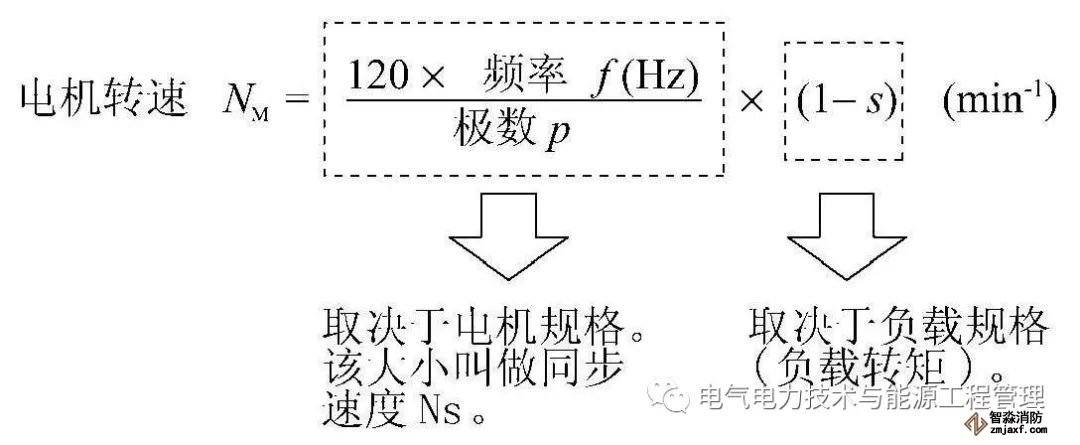

8、用萬用表測判三相電動機轉速

三相電動機轉速，運用萬用表測判。打開電機接線盒，拆除接線柱連片。萬用表接毫安檔，跨接任一相繞組。

盤轉轉子轉一周，觀看指針擺幾次。二極電機擺一次，同步轉速三千整。四極電機擺兩次，同步轉速一千五。

以此類推判轉速，轉速略低同步速。

9、檢測家庭裝設接地保護線的接地電阻

家庭裝設接地線，測試接地電阻值。萬用表撥電壓檔，千瓦電爐接相零。測得電爐端電壓，算出工作電流值。

電爐改接相地線，再測電爐端電壓。兩次端電壓誤差，除以工作電流值。商數接地電阻值，約百分之五誤差。

10、識別低壓交流電源的相線和中性線

低壓三相四線制，電源相線中性線。萬用表撥電壓檔，量程交流二百五，一筆連接接地點，另筆觸及電源線

指針偏轉弧度大，表筆觸的是相線。表針不動略偏轉，表筆觸及中性線。

11、測判晶體二極管極性和好壞

測判二極管極性，萬用表撥千歐檔。測得阻值小千歐，二極管正向電阻。黑筆接觸管正極，紅筆接觸管負極。

測得阻值數萬歐，二極管反向電阻。紅筆觸接管正極，黑筆觸接管負極。

判斷二極管好壞，萬用表撥千歐檔。正反阻值相差大，數值越大越為好。正反阻值較接近，被測管子已失效。

正反阻值均為零，管子兩極間短路。正反阻值無窮大，管子內部已開路。

12、檢測高壓硅堆的好壞

檢查硅堆之好壞，萬用表撥電壓檔。硅堆萬用表串聯，跨接交流二百二。量程直流二百五，將硅堆正向接入。

大于三十伏合格，表針不動有故障。量程交流二百五，讀數二百二短路。表針不動讀數零，硅堆內部已開路。

13、測判電容器好壞

微法容量電容器，測判好壞很簡便。萬用表撥千歐檔，紅黑表筆接兩極。表針左右擺一次，幅度越大越良好。

表針根本不擺動，被測電容內斷路。表針到零不返回，被測電容已擊穿。

14、數字萬用表蜂鳴器擋檢測電解電容器質量

電解電容器質量，數字萬用表檢測。開關撥到蜂鳴器，紅黑筆觸正負極。一陣短促蜂鳴聲，聲停溢出符號顯。

蜂鳴器響時間長，電容器容量較大。若蜂鳴器一直響，被測電容器短路。若蜂鳴器不發聲，電容器內部斷路。

15、使用鉗形電流表時應遵守的安全規程

使用鉗形電流表，安全規程要記牢。高壓回路上測試，必須由兩人進行。被測導線的電位，不超鉗表電壓級。

操作必須戴手套，站在絕緣臺墊上。人體頭部帶電體，保持足夠安全距。測量低壓母線流，絕緣隔板加包護。

絕緣不良或裸線，嚴禁使用鉗表測。

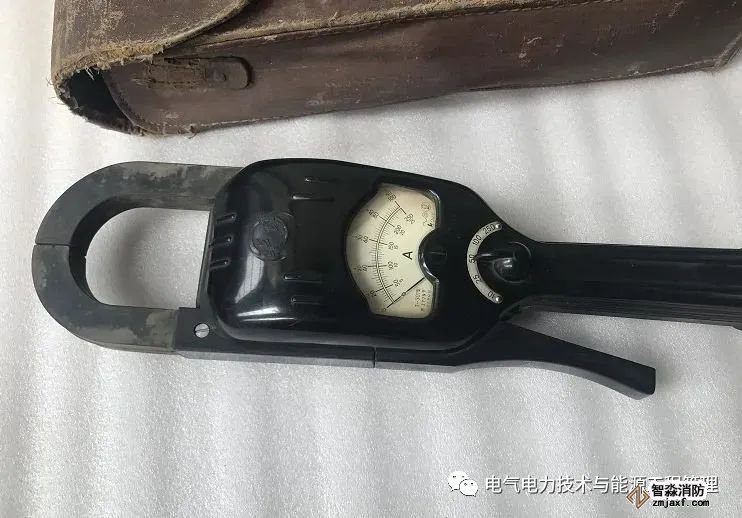

16、正確使用鉗形電流表

運用鉗形電流表，型號規格選適當。最大量程上粗測，合理選擇量程擋。鉗口中央置導線，動靜鐵心吻合好。

鉗口套入導線后，帶電不能換量程。鉗形電流電壓表，電流電壓分別測。照明線路兩根線，不宜同時入鉗口。

鉗表每次測試完，量程撥至最大擋。

關于鉗形電流等專業知識和問題討論，文章鏈接如下：

【問答】電力運維“6個小問題”：你都知道嗎？

【問答】電力專業“7個知識點”：都要記?。?/p>

【問答】電氣人應該掌握：9項知識點

17、鉗形電流表測量三相三線電流的技巧

運用鉗形電流表，測三相三線電流?；鶢柣舴蛞欢?，得出測量一技巧。鉗口套入一根線，讀數該相電流值。

鉗口套入兩根線，讀數第三相電流。鉗口套入三根線，負荷平衡讀數零。

18、鉗形電流表測量交流小電流技巧

運用鉗形電流表，測量交流小電流。被測負載絕緣線，鉗口鐵心上繞圈。讀數除以匝加一，則得真正電流值。

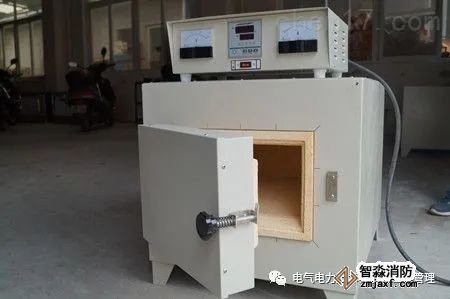

19、檢測星形連接三相電阻爐斷相故障

三相電阻爐斷相，鉗形電流表檢測。兩根相線電流值，均小于額定電流。一根相線電流零，該相電阻絲燒斷。

20、查找低壓配電線路短路接地故障點

低壓配電線路長，短路接地點難查。故障相線串電爐，單控開關接電源。運用鉗形電流表，線路逐段測電流。

有無電流分界處，便是短路接地點。

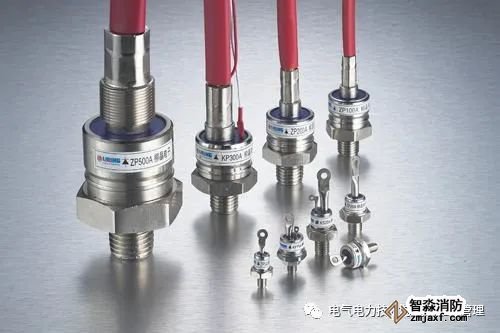

21、檢測晶閘管整流裝置

晶閘管整流裝置，鉗形電流表檢測。鉗套陽極連接線，觀看表頭電流數。表頭指示電流零，被測元件未工作。

三相元件電流值，基本平衡屬正常。電流嚴重不平衡，元件移相不一致。交流部分有故障，整流變壓器缺相。

22、測判用戶跨相竊電

用戶單相電能表，計量偏少或不走。電能表處前或后，鉗形電流表檢測。鉗套相線中性線，表頭指示不為零。

相線中性線各測，電流讀數差別大。則判定跨相竊電，一相一地式偷電。

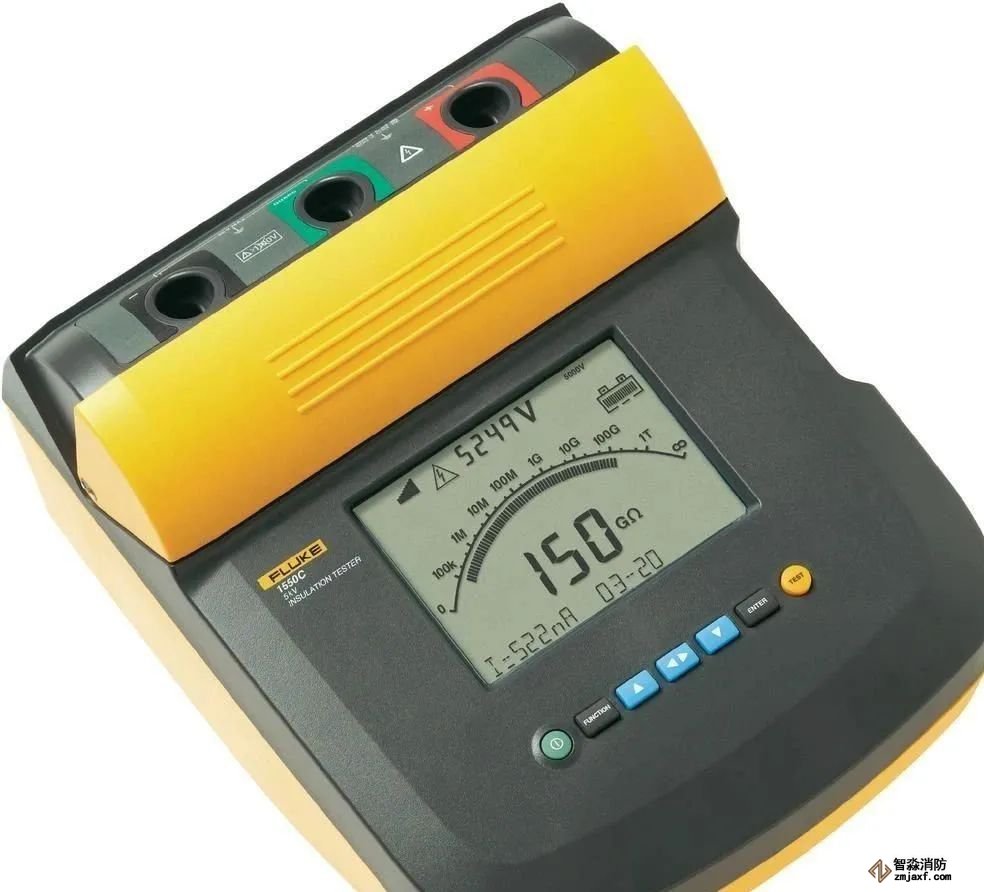

23、使用絕緣電阻表測量絕緣時應遵守的安全規程

使用絕緣電阻表，安全規程要遵守。測量高壓設備時，必須由兩人進行。被測設備全停電，并進行充分放電。

測量線路絕緣時，應取得對方允許。雙回路線都停電，禁止雷電時測量。帶電設備附近測，人表位置選適當。

保持足夠安全距，注意監護防觸電。

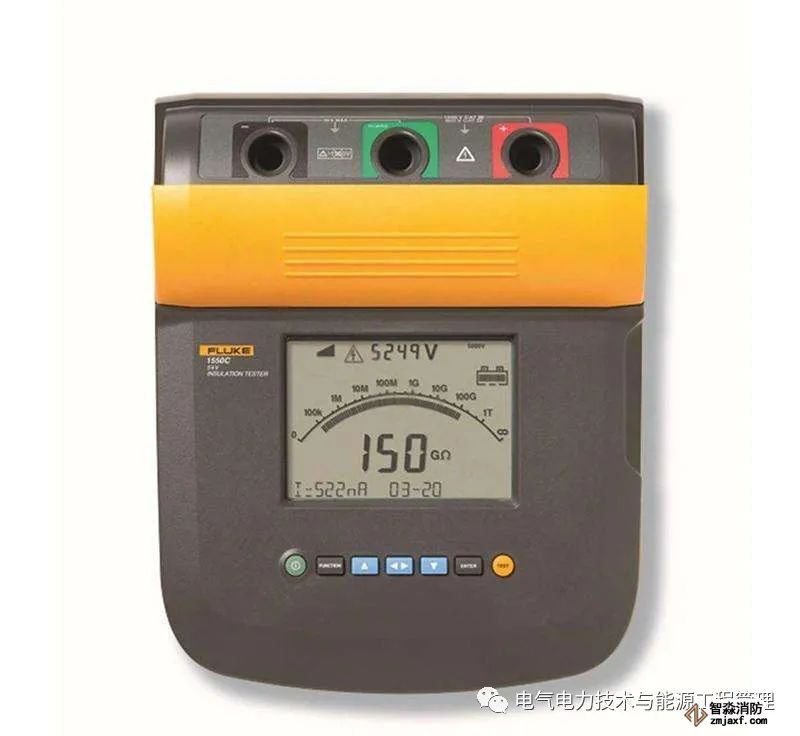

24、正確使用絕緣電阻表

使用絕緣電阻表，電壓等級選適當。測前設備全停電，并進行充分放電。被測設備擦干凈，表面清潔無污垢。

防表位置選適當，遠離電場和磁場。水平放置不傾斜，開路短路兩試驗。兩色單芯軟引線，互不纏繞絕緣好。

接線端鈕識別清，測試接線接正確。搖把搖動順時針，轉速逐漸達恒定。搖測時間沒定數，指針穩定記讀數。

25、使用絕緣電阻表檢測應注意事項

絕緣電阻表檢測，八項注意要牢記。測試期間接線鈕，千萬不可用手摸。表頭玻璃落灰塵，搖測過程不能擦。

測設備對地絕緣，接地端鈕接外殼。搖測容性大設備，額定轉速下脫離。檢測電解電容器，接地端鈕接正極。

同臺設備歷次測，最好使用同只表。搖測設備絕緣時，記下測量時溫度。不測百千歐電阻，更不宜作通表用。

絕緣電阻表相關推薦擴展閱讀：

漲姿勢：絕緣測試為什么要記錄環境溫度？兩張圖告訴你原因！

26、串接二極管阻止被測設備對絕緣電阻表放電

絕緣電阻表端鈕，串接晶體二極管。搖測容性大設備，阻止設備放電流。消除表針左右擺，確保讀數看準確。

測量完畢停搖轉，儀表也不會損壞。

27、提高絕緣電阻表端電壓的方法

低壓絕緣電阻表，串聯起來測絕緣。串聯電壓級疊加，絕緣電阻讀數和。

28、電力變壓器的絕緣吸收比

變壓器絕緣優劣，絕緣電阻表測判。常溫二十度左右，由測量時開始計：十五秒時看讀數，流逝秒時穩定值。

兩絕緣電阻比值，稱謂絕緣吸收比。大于一點三良好，小于一點三受潮。

29、快速測判低壓電動機好壞

低壓電動機好壞，打開接線盒檢測。絕緣電阻表搖測，絕緣最小兆歐值，三十五度基準八，每升十度除以二。

每低十度便乘二，讀數超過才為好。萬用表撥毫安擋，電機星形連接法。表筆任接兩相頭，手盤轉軸慢慢轉。

表針明顯左右擺，三次測試結果同。被測電機是好的，否則電機不能用。

電機相關異響及故障問題推薦擴展閱讀：

干貨：電機常見故障及原因分析總結（配圖版）

30、絕緣電阻表測判高壓硅堆的好壞

高壓硅堆的好壞，絕緣電阻表測判。線路接地兩引線，接觸硅堆兩極端。搖測正反相電阻，阻值相差特大好。

兩次讀值很接近，被測硅堆已失效。兩次讀數無窮大，硅堆內部已開路。兩次讀數接近零，硅堆內擊穿短路。

31、絕緣電阻表測判自鎮流高壓水銀燈好壞

高壓水銀燈好壞，千伏絕緣電阻表。線路接地兩引線，連接燈頭兩極上。汞燈置于較暗處，由慢漸快地?fù)u測。

讀數不足半兆歐，泡內發出光暈好。燈不發光讀數零，汞燈內部有短路。表針指示無窮大，燈內有開路故障。

32、絕緣電阻表檢測日光燈管的質量

測日光燈管質量，千伏絕緣電阻表。萬用表撥電壓擋，量程直流五百伏。搖表萬用表并聯，極性一致量電壓。

線路接地兩引線，跨接燈管兩端腳。額定轉速時燈亮，不足三百伏正常。燈管稍微發亮光，三百伏以上衰老。

燈管始終不閃亮，說明燈管已損壞。

33、絕緣電阻表測判日光燈的啟輝器好壞

日光燈的啟輝器，絕緣電阻表測判。線路接地兩引線，連接啟輝器兩極。緩慢輕搖表手柄，氖泡放電閃紅光。

被測啟輝器良好，否則啟輝器損壞。
