剩余電流互感器是什么？

剩余電流互感器是電氣火災監控系統中的一類探測器，當被保護線路中的互感器探測到的剩余電流超過電氣火災監控系統的預設定值時，主機經分析、確認后發出聲光報警信號和控制信號，防范電氣火災事故。

開口式剩余電流互感器是什么？

開口式剩余電流互感器，又稱開啟式剩余電流互感器或開合式剩余電流互感器，應用于配電系統改造項目。

如果原有線路和配電柜都已經安裝到位，再需要安裝剩余電流互感器的情況下，安裝傳統的剩余電流互感器需要整體拆卸母線，不僅費工費時，并且會因?yàn)椴鹁€路需要停電，這對于一些斷電影響較大、用電安全等級較高的單位，顯然是不行的。

開口式剩余電流互感器安裝方便，無需拆一次母線，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。

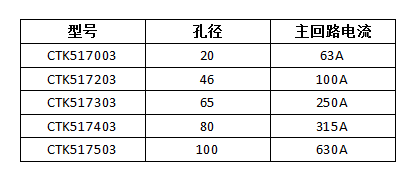

開口式剩余電流互感器選型方案

泛海三江開口式剩余電流互感器的外殼采用阻燃、耐高溫的ABS材料注塑成型，采用整體澆注工藝，連接結構和緊固配件采用不銹鋼材質，美觀而且耐腐蝕。

端子輸出，端子為壓線端子，中間隔板隔離，且位于開口附近，便于接線；二次繞組線采用大線徑無氧銅漆包線，電流容量大。產品結構新穎，造型美觀，安裝方便，體積小，準確度高，性能穩定可靠。

產品完全符合國標GB 14287.2-2014 《電氣火災監控系統 第2部分:剩余電流式電氣火災監控探測器》標準。

剩余電流互感器在配電系統中的應用

以某工廠項目為例，該公司需要對生產車間的電氣控制部分進行電氣改造。因?yàn)樯a(chǎn)所需的大型電子設備比較多，有時候會遇到設備漏電等情況，在改造前全憑斷路器保護，不能及時發現隱患，導致問題更加嚴重后，影響工廠的正常生產，給企業帶來不可估量的經濟損失。在改造后，設置了電氣火災監控系統，安裝了剩余電流互感器，當配電系統中剩余電流達到預設值時，及時報警，并且根據報警線路能快速排查故障，可以避免電氣火災事故的產生，保證了車間設備的安全運行。

項目根據現場的實際情況選用合適的開口式剩余電流互感器。

施工時，將開口式電流互感器打開，將母線置于互感器內部然后閉合互感器，然后將開口電流互感器固定，接上信號線，完成整個安裝過程。過程中無需拆卸配電線路，簡化施工過程，避免接錯線的風險。
